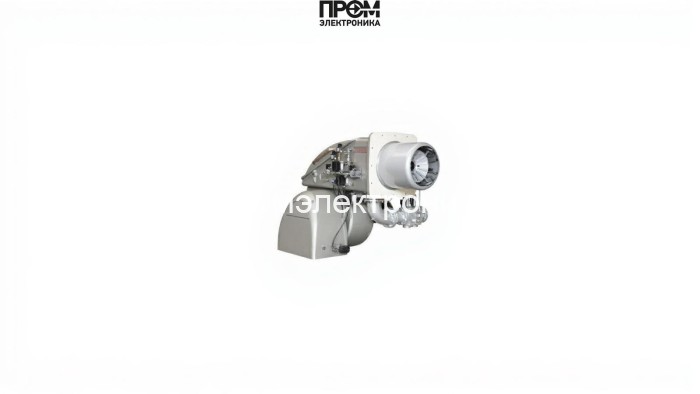

Дизельная горелка Weishaupt WKmono-L 80/1-A (исп. R-3LN) — техническое описание

Техническое описание предназначено для инженеров, проектировщиков и сервисных специалистов. Горелка Weishaupt WKmono-L 80/1-A спроектирована для непрерывной эксплуатации в промышленных котельных и теплогенераторах, обеспечивая стабильно контролируемое горение в диапазоне мощностей от 1,79 до 13 МВт. Конструкция модульная, что упрощает монтаж, наладку и регламентное обслуживание; электрическая схема и программное обеспечение менеджера горения соответствуют современным требованиям промышленной автоматизации и позволяют интегрировать устройство в АСУ ТП через Modbus/eBus и прочие шины.

Состав основных узлов

• Топливный насос — обеспечивает стабильный расход дизельного топлива и поддержание требуемого давления на форсунке, рассчитан на длительные интервалы обслуживания.
• Форсунки — высокоточные распылители с отсечным клапаном, оптимизированные для равномерности факела и снижения эмиссии частиц.
• Датчик пламени — оптический модуль контроля наличия устойчивого горения, реализует защитные схемы аварийного отключения.
• Топочный автомат — цифровой контроллер менеджера горения с логикой управления последовательностями розжига, контроля температуры и сигнализаций.
• Трансформатор розжига — высоковольтный блок для инициирования устойчивого искрового розжига электродов, со встроенной защитой от перегрузок.
• Реле давления — контролирует противодавление в топке и даёт команды на коррекцию подачи воздуха/топлива при отклонениях.
• Сервопривод — управляет воздушной заслонкой и дозированием вторичного воздуха для поддержания оптимального соотношения воздух/топливо.
• Клапан — запорные и предохранительные элементы в топливной магистрали, обеспечивают мгновенное прекращение подачи при аварийных состояниях.
• Электроды — элементы розжига и контроля искрового промежутка, рассчитанные на высокую износостойкость и простую замену.

Ключевые эксплуатационные параметры и преимущества

• Широкий диапазон мощности: гибкая подстройка под нагрузку котла.
• Низкие выбросы CO и NOx благодаря смесительному модулю multiflam® и точной подаче топлива.
• Интеграция в АСУ ТП, удаленный мониторинг и диагностические интерфейсы для predictive maintenance.
• Удобство сервисного доступа к узлам: насосу, форсункам, электродам и трансформатору розжига.
• Защита по пламени и давлению, автоматическое закрытие воздушной заслонки при остановке.

Рекомендации по эксплуатации

• Плановые проверки: осмотр форсунок, чистка топочной части и проверка датчиков пламени и реле давления.
• Контроль качества топлива и фильтрации для продления ресурса топливного насоса и форсунок.
• Использование оригинальных запасных частей Weishaupt при замене трансформатора розжига, электродов и сервоприводов.

Данная документация отражает конструктивные и функциональные особенности горелки Weishaupt WKmono-L 80/1-A (R-3LN) и может служить исходным материалом при проектировании котловых установок и составлении регламентов ТО.
