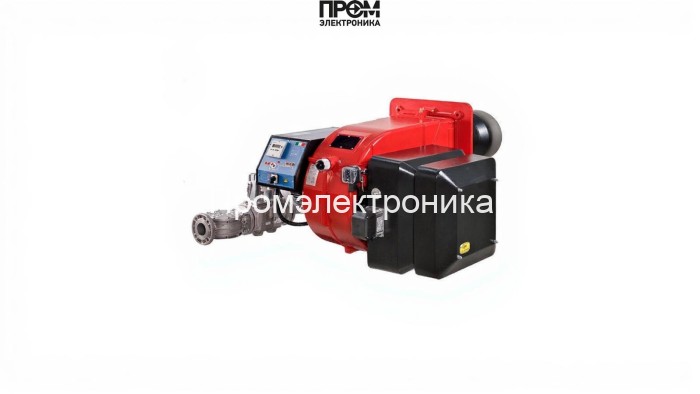

Газовая горелка CIB Unigas G335A M.PR.SR.RU.A.8.50.EA

Техническое описание газовой горелки CIB Unigas G335A M.PR.SR.RU.A.8.50.EA

Газовая горелка CIB Unigas G335A — промышленный модуль высокой мощности, спроектированный для долговременной и эффективной эксплуатации в котельных, парогенераторах и технологических печах. Решение ориентировано на оптимизацию энергопотребления и снижение эмиссии NOx при широком диапазоне нагрузки (280–3350 кВт). Конструкция сочетает модульность, простоту обслуживания и современную электронику управления для интеграции в автоматизированные системы 2026 года.

Ключевые преимущества и назначение

• Широкий диапазон регулирования мощности и прогрессивное (плавно-двухступенчатое) управление для точной подстройки под тепловую нагрузку.
• Снижение выбросов за счет оптимизированной подачи воздуха и топлива; соответствие промышленным требованиям по NOx.
• Высокая ремонтопригодность: модульная структура обеспечивает быстрый доступ к огневой части и узлам управления.
• Подходит для работы при противодавлении до 12 мбар и рампового давления газа 5–190 мбар, расход газа 10.5–125 нм³/ч.

Состав и конструктивные элементы (основные детали)

• Топливный насос — обеспечивает стабильную подачу топлива в газовую рампу, компенсирует колебания давления в системе.
• Датчик пламени — обеспечивает постоянный мониторинг наличия горения и защиту от самопроизвольного стихания.
• Топочный автомат — блок логики управления последовательностью розжига, контроля и аварийного отключения.
• Трансформатор розжига — генерирует искровой импульс для запальных электродов; гарантирует надежный розжиг при заданных условиях.
• Реле давления — контроль воздушного и газового давления в системах безопасности и управления.
• Форсунки — формируют факел и обеспечивают равномерное распределение топлива по огневой части.
• Сервопривод — точное позиционирование воздушной заслонки и газового дросселя для регулирования соотношения воздух/газ.
• Клапан — основной запорный элемент на газовой рампе с функциями предохранения и блокировки подачи топлива.
• Электроды — запальные и контрольные электроды для розжига и стабилизации пламени.

Технические показатели и эксплуатация

• Мощность: 280–3350 кВт; длина пламенной трубы 460 мм; номинальный диаметр DN 50.
• Электропитание: 220/380 В; потребляемая мощность 8000 Вт; электродвигатель 5500 Вт.
• Класс защиты IP40, рабочая температура от -10 до +50 °C; габариты 145.6×113.9×70.8 см.
• Рекомендуется регулярная диагностика датчиков и проверка герметичности газовой рампы согласно регламенту.

Интеграция и безопасность

• Горелка адаптирована для интеграции с современными системами управления и remoto-мониторинга; поддерживает удаленную диагностику и калибровку.
• Встроенные реле давления, система контроля пламени и автоматические алгоритмы самопроверки минимизируют риски аварий и простоев.
• Рекомендовано применение совместимых блоков автоматики для реализации функций самодиагностики и безопасного розжига.

Поставка CIB Unigas G335A обеспечивает технически выверенное решение для промышленных тепловых установок: продуманная компоновка деталей, надежные компоненты и удобство сервисного обслуживания делают её выгодным выбором при модернизации и новых проектах.
