Газовая горелка CIB Unigas K750A — техническое описание и состав узлов

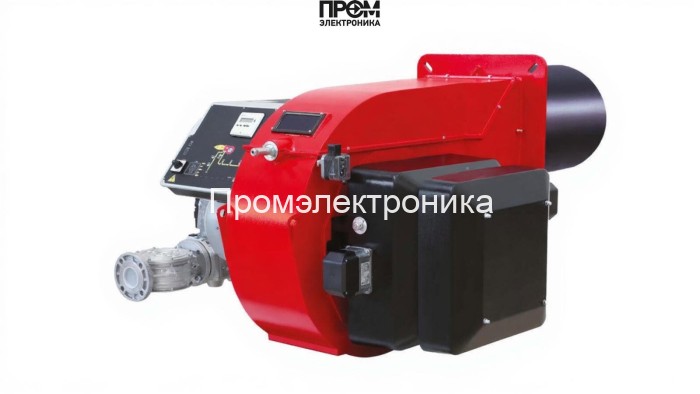

Данный документ представляет техническое описание газовой горелки CIB Unigas K750A M.PR.SR.RU.A.8.65.EA (арт. 4763110). Описание ориентировано на специалистов по паровым и водогрейным котлам, проектировщиков и сервисных инженеров. Приведены ключевые параметры, состав узлов и рекомендации по интеграции в систему отопления или технологическую печь.

Ключевые характеристики

• Мощность: 880–7500 кВт — плавная модуляция под нагрузку.
• Тип топлива: природный газ; расход: 93–794 нм³/ч.
• Пламенная труба: стандартная, длина 530 мм, присоединение DN 65 (Rp 2 1/2").
• Электропитание: 220/380 В; электродвигатель 15000 Вт; потребляемая мощность 15500 Вт.
• Защита: класс IP40; рабочая температура от −15 до +50 °C; противодавление до 25 мбар.
• Габариты/вес: 184.1×159.5×96 см, масса 480 кг — промышленное исполнение.

Состав и функциональные элементы горелки

Конструкция K750A включает модульные узлы для простоты обслуживания и надежной работы в промышленных условиях. Основные элементы:

• Топливный насос — обеспечивает стабильное и дозированное подведение газа к рампе, поддерживает заданное давление в системе.
• Газовая рампа с форсунками — точная дозировка смеси, несколько форсунок для равномерного распределения газа по огневой голове.
• Электромагнитные клапаны (клапан) — два независимых клапана для ступенчатого и аварийного перекрытия подачи газа.
• Привод (серво/сервопривод) — управляет положением заслонок и дозирующих узлов для модуляции горения.
• Датчик пламени — оптический/ионный сенсор контроля наличия горения, интегрируется с безопасной логикой автоматики.
• Топочный автомат — центральный блок управления с функциями самодиагностики, логикой модуляции и интерфейсом для систем диспетчеризации.
• Трансформатор розжига и электроды — блок высоковольтного поджига, электроды обеспечивают надежный старт при заданных условиях давления и состава газа.
• Реле давления — контролирует давление в рампе и защищает систему от превышений или падений давления.

Эксплуатация, интеграция и техобслуживание

• Монтаж: проверить соответствие DN65 и типоразмера присоединений, обеспечить фильтрацию газа и отвода конденсата.
• Электроснабжение: обеспечить заземление и подбор автоматов на мощность двигателя 15 кВт + запас для блока автоматики.
• Профилактика: регулярная проверка герметичности рампы, состояние электродов и трансформатора розжига, тесты датчика пламени и реле давления не реже чем раз в 6 месяцев.
• Диагностика: использовать встроенные коды ошибок топочного автомата для оперативного восстановления работоспособности.

Заключение

Горелка CIB Unigas K750A — модульная промышленная система для котельных и печей с продвинутой автоматикой, рассчитанная на длительную эксплуатацию при переменных нагрузках. При проектировании и сервисе особое внимание уделять узлам: топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды — от их корректной настройки зависит безопасность и экономичность установки.
