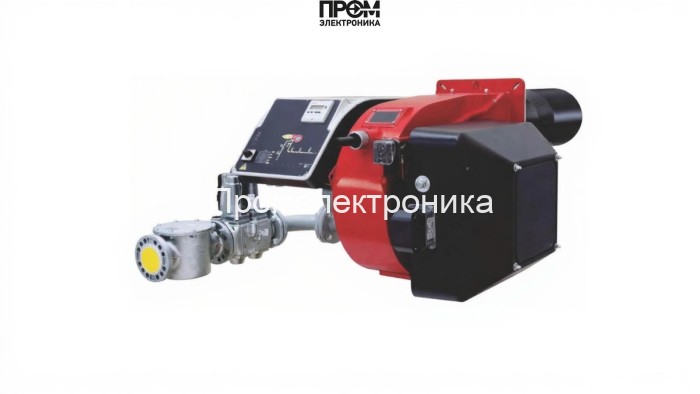

Газодизельная горелка CIB Unigas G400A MG.PR.SR.RU.A.8.50.EC

Газодизельная горелка CIB Unigas G400A MG.PR.SR.RU.A.8.50.EC — техническое описание

Горелка CIB Unigas G400A — промышленный комбинированный модуль с прогрессивным регулированием мощности 580–4000 кВт, разработанный для энергоэффективной эксплуатации в котельных, паровых установках и теплогенераторах. Конструкция ориентирована на стабильное горение при минимальных выбросах NOx и быструю переналадку между газовым и дизельным режимами, обеспечивая высокую надежность в условиях промышленной эксплуатации.

Краткие технические характеристики

• Тип: комбинированная газодизельная горелка
• Диапазон мощности: 580–4000 кВт
• Регулирование: прогрессивное (плавное с двумя ступенями безопасности)
• Длина пламенной трубы: 500 мм
• Электропитание: 220/380 В; электродвигатель 7500 Вт; потребляемая мощность 9100 Вт
• Расход ДТ: 49–337 кг/ч; расход газа: 61–402 нм³/ч
• Класс защиты: IP40; рабочая температура: −10…+50 °C; вес ≈ 260 кг

Составные узлы и основные детали

Модульно-строение горелки позволяет выделить ключевые рабочие элементы, ответственные за подачу топлива, розжиг, управление и безопасность:

• топливный насос — обеспечивает стабильную подачу дизельного топлива под заданным давлением;
• датчик пламени — контролирует наличие устойчивого горения и инициирует блокировку при отказе;
• топочный автомат — единый блок управления процессом горения с логикой перехода режимов;
• трансформатор розжига — высоковольтный источник для запуска горения электродами;
• реле давления — обеспечивает контроль минимального/максимального давления топлива в рампе;
• форсунки — дозируют дизельное топливо, обеспечивая оптимальную мелкодисперсную подачу;
• серво-привод — исполнительный элемент для точного позиционирования заслонок и клапанов;
• клапан — газовые и дизельные запорные элементы с двойной степенью безопасности;
• электроды — контактные элементы розжига и контроля искры.

Преимущества и эксплуатационные аспекты

• Модульная конструкция — упрощает техническое обслуживание и замену изнашиваемых компонентов.
• Прогрессивное регулирование снижает пульсации мощности и оптимизирует расход топлива.
• Раздельные топливные трактаты обеспечивают быстрый и безопасный переход газ↔дизель.
• Совместимость с системами автоматики LMV-подобных серий обеспечивает интеграцию в существующие установки.

Рекомендации по обслуживанию

• регулярная проверка герметичности рампы и состояния электромагнитных клапанов;
• периодическая инспекция форсунок и чистка огневой головы каждые 500–1000 моточасов;
• проверка датчика пламени и корректность работы трансформатора розжига при каждом сервисе;
• тестирование реле давления и калибровка топочного автомата не реже 1 раза в год.

Благодаря сбалансированной компоновке ключевых узлов (насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапаны, электроды) горелка CIB Unigas G400A обеспечивает высокую эксплуатационную надёжность, соответствие современным экологическим нормам и простоту интеграции в промышленные котельные решения 2026 года.
