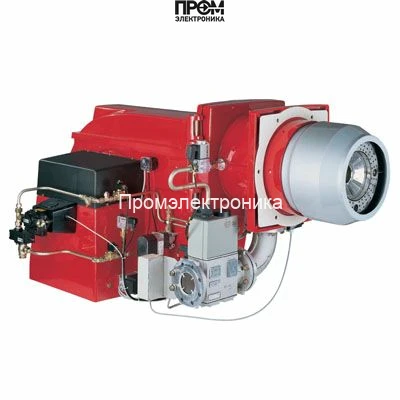

Дизельная горелка Weishaupt RL 30/2‑A, исп. ZM — техническое описание и состав узлов

Дизельная горелка Weishaupt RL 30/2‑A (исп. ZM) — промышленное решение для стационарных котельных и технологических установок мощностью 475–2440 кВт. Описание составлено в техническом стиле с акцентом на эксплуатационные и сервисные параметры, соответствующие требованиям 2026 года по энергоэффективности, экологии и интеграции в системы промышленной автоматики (SCADA/АСУ).

Ключевые технические параметры

• Диапазон мощности: 475–2440 кВт
• Расход топлива: 40–205 кг/ч
• Электропитание: 380 В, степень защиты IP54
• Длина пламенной трубы: 303 мм, стандартное исполнение
• Вес: 100 кг, корпус с монтажными фланцами
• Противодавление в камере сгорания: от -2 до +13.1 мбар

Состав и основные компоненты

Горелка RL 30/2‑A комплектуется набором заводских узлов, обеспечивающих надежный розжиг, дозирование топлива, детекцию пламени и безопасную эксплуатацию. В состав входят:

• топливный насос — прецизионный насос подачи топлива с регулированием подачи и интеграцией в систему управления;
• форсунки — распылительные элементы с селективным углом распыления для оптимальной смеси и снижения NOx;
• датчик пламени — оптический/ионный сенсор для контроля устойчивости горения и быстрого отключения при пропадании пламени;
• топочный автомат (менеджер горения W‑FM100/200) — микропроцессорный контроллер для пуска, мониторинга, индикации и связи с верхними уровнями управления;
• трансформатор розжига — высоковольтный блок для формирования искры розжига с надежной изоляцией и системой диагностики;
• реле давления/реле наддува — сигнальные устройства контроля давления в канале вентиляции и в топочной камере;
• серводвигатель (сервопривод) — исполнительный механизм дозирования воздуха/топлива для модулируемой работы;
• клапан (электромагнитный/регулирующий) — предохранительный и регулирующий узел в топливной магистрали;
• электроды — розжиговые и ионизационные электроды для надежного старта и контроля пламени.

Функциональные особенности и управление

• Цифровое управление с возможностью модуляции мощности и интеграции в SCADA/АСУ по стандартным протоколам.
• Пpoгpaммируемые алгоритмы розжига и защиты, включая автоматическое отключение при срабатывании датчика пламени или реле давления.
• Диагностика состояния форсунок, насоса и трансформатора розжига для прогнозного обслуживания.

Обслуживание и безопасность

• Регулярная проверка топливного насоса, состояния фильтров и форсунок снижает риск отказов и ухудшения распыла топлива.
• Контроль работы датчика пламени и трансформатора розжига обязателен при каждом старте.
• Плановое техническое обслуживание электроники и сервоприводов — ключ к поддержанию КПД и снижению выбросов.

Weishaupt RL 30/2‑A — компонент современных тепловых решений, где приоритеты 2026 года — энергоэффективность, цифровая интеграция и экологическая безопасность. Конструкция горелки обеспечивает быстрый доступ к топливному насосу, форсункам, электродам и сервоприводам, что упрощает ТО и минимизирует время простоя оборудования.
