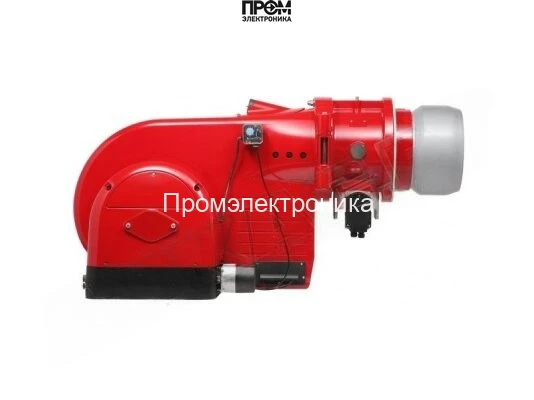

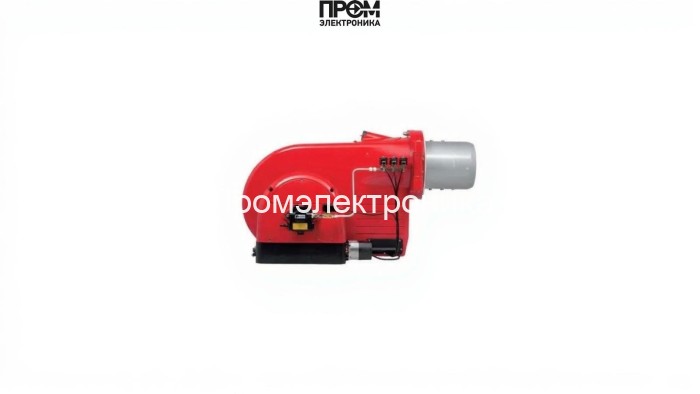

Дизельная горелка Weishaupt RL 10, исп. ZMD — техническое описание и модульный состав

Профессиональная дизельная горелка Weishaupt RL 10 в морском исполнении (ZMD) — промышленное решение для стабильно контролируемого сгорания жидкого топлива на паровых и водогрейных котлах. Конструкция рассчитана на работу при электропитании 380 В, номинальная тепловая мощность — от 955 до 3750 кВт, расход топлива 80–315 кг/ч, длина пламенной трубы 273 мм, допустимое противодавление в топке — от −2 до +14 мбар. Морское исполнение предполагает антикоррозионную защиту и усиленную виброустойчивость для эксплуатации в прибрежной и судовой среде.

Ключевые функции и эксплуатационные преимущества

• Широкий диапазон регулирования мощности для точной подстройки тепловой нагрузки.
• Повышенная надежность компонентов и защищённая электроника для агрессивных сред.
• Интеграция с менеджером горения W‑FM и информационной шиной для удалённого мониторинга и адаптивного управления.
• Оптимизированное распыление топлива для минимизации эмиссий и экономии расхода.
• Конструктивный доступ к узлам для ускоренного сервисного обслуживания и замены комплектующих.

Составные узлы и основные детали горелки

Ниже перечислены ключевые компоненты, которые формируют рабочую схему горелки и обеспечивают безопасность, управление и стабильность горения:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива в форсунки при заданном давлении, адаптирован под морские условия.
• Форсунки — комплект с подбором распылительной характеристики для равномерного распределения топлива в камере сгорания.
• Трансформатор розжига — генерирует высоковольтный импульс для электродов, гарантируя надежный запуск факела при любых температурных условиях.
• Электроды — система розжига и контроля пламени с устойчивым электродным зазором и защитой от нагарообразования.
• Датчик пламени — оптический/ионный контроль наличия факела с быстрым откликом для блокировок при нештатных ситуациях.
• Топочный автомат — логический модуль управления режимами работы, последовательностью запуск/останов, защитами и интерфейсом с менеджером горения.
• Реле давления — контроль противодавления и аварийная блокировка при выходе за допустимые пределы (−2…+14 мбар).
• Клапан (электромагнитный) — запорно-регулирующий элемент топливной линии для быстрого перекрытия топлива при авариях.
• Сервопривод — управление воздушной заслонкой и дросселем, обеспечивающее точную подачу воздуха и соотношение воздух/топливо.

Техническое обслуживание и рекомендации

• Плановые проверки форсунок, электродов и уплотнений каждые 500–1000 моточасов; тестирование датчика пламени и реле давления — не реже квартала.
• Контроль параметров подачи воздуха и противодавления; при отклонениях проводить диагностику вентилятора и воздуховодов.
• Хранение комплектов запасных частей (форсунки, электроды, клапаны, сервопривод) на объекте сокращает простой при ремонте.

Горелка Weishaupt RL 10 ZMD рассчитана на интеграцию в современные системы управления котельными и судовыми установками, где требуется надёжность, точное регулирование и соответствие морским стандартам эксплуатации.
