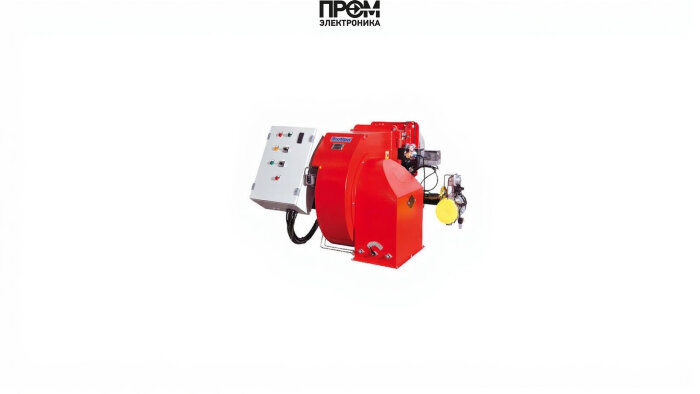

Газодизельная горелка Ecoflam MULTICALOR 500.1 PR TL VGD 40.080

Газодизельная горелка Ecoflam MULTICALOR 500.1 PR TL VGD 40.080 — техническое описание и состав

Профессиональная газодизельная горелка Ecoflam MULTICALOR 500.1 PR TL VGD 40.080 разработана для промышленных котельных, где требуются надёжность, энергоэффективность и простая интеграция в систему автоматизации 2026 года. Модель обеспечивает плавную модуляцию мощности в диапазоне 1200–5000 кВт и рассчитана на эксплуатацию в условиях с рабочими давлением газа 15–54 мбар и противодавлением 0–18 мбар. Конструкция ориентирована на длительную непрерывную работу с учётом требований по безопасности и сервису.

Ключевые технические параметры

• Мощность: 1200–5000 кВт.
• Длина пламенной трубы: 555 мм (удлинённая для глубокой топочной камеры).
• Номинальный диаметр фланца: DN 80.
• Расход топлива: 101–423 кг/ч.
• Электродвигатель: 11 000 Вт, потребляемая мощность до 13 500 Вт, питание 220/380 В.
• Класс защиты: IP55; уровень шума: 91.4 дБ; рабочая температура: −10…+60 °C.
• Габариты: 155.5 × 120 × 73 см; страна бренда: Италия (Ecoflam).

Составные части и функциональные узлы (обязательные элементы)

При описании конструкции важно выделить основные компоненты, которые обеспечивают работу горелки и технологическую совместимость с котлом. В техническом описании обязательно указываются следующие детали:

• Топливный насос — выполняет подачу и дозирование дизельного топлива при переходе в резервный режим, снабжён системой защиты от сухого хода и фильтрацией.
• Датчик пламени — обеспечивает мгновенное детектирование горения, интегрируется в логику топочного автомата для безопасного отключения при пропадании факела.
• Топочный автомат — центральный модуль управления, реализует алгоритмы розжига, контроля пламени, переключения топлива и коммутации защитных цепей по актуальным требованиям промышленной автоматики 2026 г.
• Трансформатор розжига — формирует необходимое напряжение для электродов розжига, рассчитан на длительный ресурс эксплуатации и устойчив к помехам в сетях 220/380 В.
• Реле давления — контролирует давление топлива и/или воздуха в рампе, обеспечивает блокировку запуска при выходе параметров за допустимый диапазон.
• Форсунки — высокоточные распылители для дизельного режима и адаптированные элементы газовой рампы для стабильной подачи в диапазоне 15–54 мбар.
• Сервопривод — позиционирует заслонки и регулирует подачу воздуха/газа в зависимости от заданной мощности и режимов модуляции.
• Клапан — запорные и предохранительные клапаны в топливных магистралях и газовой рампе, реализующие быстрый перекрывающий и аварийный стоп.
• Электроды — рабочие электроды розжига и ионизационного контроля пламени, выполнены для высокой стойкости к коррозии и нагреву.

Интеграция и эксплуатация

• Привод и автоматика позволяют дистанционно управлять режимами горения и интегрировать горелку в SCADA/PLC благодаря стандартным интерфейсам.
• Рекомендованы плановые регламенты обслуживания: чистка головы сгорания и проверка форсунок каждые 1000 моточасов, проверка насосов и фильтров по сервисному графику.
• Перед установкой необходимо сверить габариты 155.5×120×73 см, диаметр фланца DN80 и возможность размещения удлинённой пламенной трубы в котловой камере.

Ecoflam MULTICALOR 500.1 — решение для объектов, требующих надёжной комбинированной подачи топлива, высокой теплопередачи и современной автоматики, соответствующей требованиям энергоэффективности и безопасности 2026 года.
