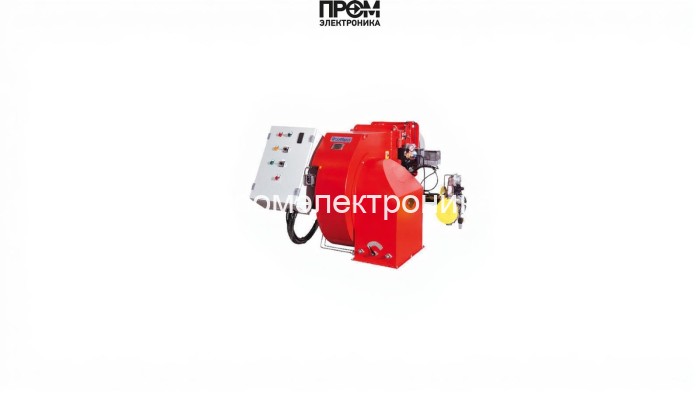

Газодизельная горелка Ecoflam MULTICALOR 500.1 PR TL VGD 40.065

Газодизельная горелка Ecoflam MULTICALOR 500.1 PR TL VGD 40.065 — техническое описание

Техническое описание предназначено для инженеров и специалистов котельных. Ecoflam MULTICALOR 500.1 PR TL VGD 40.065 — промышленная комбинированная газодизельная горелка с модуляцией мощности 1200–5000 кВт, спроектированная для стабильной и экономичной работы в условиях переменного топлива и противодавления. Конструкция ориентирована на длительную эксплуатацию при загрязнённых и агрессивных средах (класс защиты IP55), обеспечивает простоту обслуживания и гибкость интеграции в современные автоматизированные тепловые схемы.

Ключевые технические узлы

• Топливный насос — высокопроизводительный агрегат для подачи дизельного топлива с регулируемой производительностью и частотным приводом для плавной модуляции подачи.
• Датчик пламени — оптический/ионный контроль наличия горения с быстрым откликом и самодиагностикой, интегрируемый в систему безопасности.
• Топочный автомат — микропроцессорная система управления горением с возможностью дистанционного мониторинга и адаптации под топливную рампу.
• Трансформатор розжига — высоковольтный блок для надежного воспламенения при любых температурных условиях.
• Реле давления — контроль минимального/максимального давлений топлива и газа на рампе, аварийная остановка при отклонениях.
• Форсунки — сменные сопловые элементы для точной факельной геометрии и оптимизации аэродинамики горения.
• Сервопривод — шаговый/аналоговый привод управления дросселем и положением заслонки для точной модуляции мощности.
• Клапан — газовые и топливные запорные и регулирующие клапаны с быстрым срабатыванием и герметичными уплотнениями.
• Электроды — заземлённые и изолированные электроды розжига и ионизации для контроля воспламенения и устойчивости факела.

Основные эксплуатационные параметры

• Мощность: 1200–5000 кВт; расход топлива: 101–423 кг/ч.
• Пламенная труба: 555 мм (удлинённая), номинальный диаметр патрубка DN 65.
• Электродвигатель: 11000 Вт; потребляемая мощность системы до 13 500 Вт.
• Рабочие диапазоны: давление газовой рампы 22–96 мбар, противодавление до 18 мбар, рабочая температура от -10 до +60 °C.

Преимущества для инженера

• Модульность конструкции упрощает сервис: замена форсунок, электродов и насосов выполняется локально.
• Интегрированная автоматика и реле давления гарантируют безопасный переход между газом и дизелем.
• Оптимизированная пламенная труба повышает теплоотдачу и снижает износ теплообменника.
• Соответствие современным требованиям энергоэффективности и возможностям удалённого мониторинга — готовность к цифровизации котельной в 2026 году.

Рекомендуется согласовывать монтаж и пусконаладку с сервисной службой производителя и выполнять регулярные проверки узлов: насоса, клапанов, датчиков и трансформатора розжига для поддержания гарантированной эффективности и безопасности.
