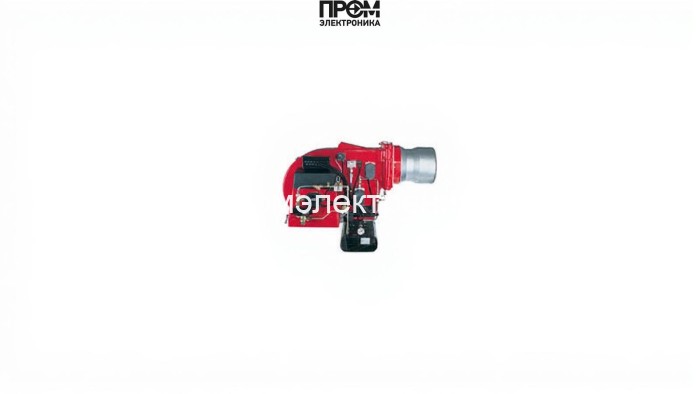

Дизельная горелка Weishaupt L 40Z/1‑B — техническое описание и состав узлов

Данная страница содержит сжатое, технически ориентированное описание дизельной горелки Weishaupt L 40Z/1‑B (арт. 21140200) с указанием ключевых узлов и эксплуатационно‑технологических параметров. Горелка разработана для промышленных водогрейных и паровых котлов, обеспечивает модуляцию мощности в диапазоне 895–2980 кВт, соответствует стандарту EN267 и спроектирована для стабильной работы при температуре от −15 до +40 °C.

Конструктивные компоненты — назначение и особенности

• Топливный насос — обеспечивает стабильный подачу дизельного топлива к форсуночному блоку, поддерживает рабочее давление в системе, снабжён фильтрацией и защитой от кавитации; рассчитан на 2‑трубное подключение.
• Датчик пламени (УФ‑датчик) — обеспечивает мгновенный контроль наличия факела, передаёт сигнал в топочный автомат для подтверждения устойчивого горения и запуска защитных алгоритмов.
• Топочный автомат — электронный менеджер горения с функцией модуляции, блокировками по безопасности, последовательностью розжига и самодиагностикой; ведёт лог событий и управляет клапанами и сервоприводом.
• Трансформатор розжига — обеспечивает стабильное высоковольтное напряжение для электродов розжига, гарантирует надёжную и повторяемую инициацию искрового разряда в любых рабочих условиях.
• Реле давления — контролирует давление воздуха/топлива, формирует защитные срабатывания при отклонении допустимых величин, интегрируется с автоматикой остановки горелки.
• Форсунки — дозирующий и распыляющий элемент; комплектуются в форсуночный блок с электромагнитными клапанами, обеспечивают оптимальную факельную геометрию и стабильность распыла при изменении вязкости топлива.
• Сервопривод — управляет воздушной заслонкой и дозированием воздуха, обеспечивает синхронную модуляцию с подачей топлива для поддержания оптимального соотношения воздух/топливо.
• Клапан — электромагнитные и запорные клапаны топливной магистрали обеспечивают аварийное перекрытие и разделение контуров при остановке или нештатных ситуациях.
• Электроды — комплект для розжига и контроля искрового режима; выполнены из материалов, устойчивых к коррозии и термическим нагрузкам, обеспечивают долгосрочную работоспособность розжига.

Ключевые технические параметры и эксплуатация

• Мощность: 895–2980 кВт; расход топлива: 55–215 кг/ч; длина пламенной трубы: 303 мм.
• Питание: 220 В, потребляемая мощность 3500 Вт; класс защиты IP40.
• Автоматическая модуляция обеспечивает плавную регулировку нагрузки, снижая выбросы и повышая КПД.
• Требования по обслуживанию: регулярная проверка форсунок, датчика пламени и состояния электродов; контроль фильтрации топлива и корректности работы реле давления.

Рекомендации по интеграции

• Планировать фланцевое подключение и гидравлические характеристики топочной камеры с учётом противодавления −2…14 мбар.
• Осуществлять пуско‑наладку совместно с квалифицированным сервисом Weishaupt для точной калибровки сервопривода, топочного автомата и контрольных датчиков.

Описание ориентировано на инженеров и специалистов по котельным установкам: техническая структура, состав узлов и требования к эксплуатации сформулированы для быстрого принятия решения о подборе, монтаже и сервисном обслуживании.
