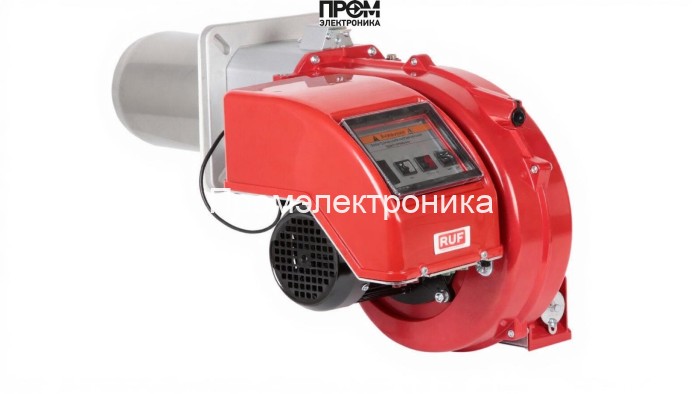

Дизельная горелка RUF TRL 45

Дизельная горелка RUF TRL 45 — техническое описание для проектировщиков и сервис-инженеров

Предлагаемое решение RUF TRL 45 — одноступенчатая дизельная горелка промышленного класса, рассчитанная на стабильную тепловую отдачу в диапазоне 155–485 кВт. Конструкция оптимизирована под эксплуатацию в котельных, теплогенераторах и паровых установках. Модель обеспечивает предсказуемый расход топлива 15–48 кг/ч при питании 220 В и электрической мощности двигателя 420 Вт, соответствует классу защиты IP40.

Ключевые технические параметры

• Мощность: 155–485 кВт;
• Расход топлива: 15–48 кг/ч;
• Электропитание: 220 В; электродвигатель: 420 Вт;
• Противодавление: 0–8 мбар;
• Габариты: 69.2×46×40.7 см; вес: 33 кг;
• Тип: одноступенчатая, прерывистый режим работы;
• Класс защиты: IP40; соответствие требованиям ГОСТ 305‑2013.

Конструкция и состав основных узлов

Модульная архитектура корпуса и узлов облегчает монтаж и техническое обслуживание. Основные элементы горелки включают:

• топливный насос (насос подачи топлива) — обеспечивает стабильное давление и дозирование топлива к форсункам;
• форсунки — высокоэффективное распыление для стабильного горения и минимизации сажевых отложений;
• топочный автомат (блок автоматики управления) — реализует алгоритмы запуска, контроля и аварийной остановки;
• датчик пламени (фотодатчик) — надёжная детекция наличия пламени с быстрым откликом;
• трансформатор розжига — генерация искры для уверенного воспламенения в широком диапазоне условий;
• реле давления — контроль подачи топлива и сигнализация отклонений от установленного диапазона;
• сервопривод и воздушная заслонка — регулировка состава горючей смеси и оптимизация КПД;
• клапан подачи топлива — электромеханический запорный элемент для аварийного перекрытия;
• электроды розжига — рассчитаны на длительный ресурс и лёгкую замену при сервисе.

Автоматика безопасности и рабочие режимы

• Последовательность розжига и останова реализована в топочном автомате с самодиагностикой;
• Блокировка при отсутствии пламени, постороннем свете или падении питания ниже 165 В;
• Множественные попытки автоматического перезапуска и мгновенное перекрытие подачи топлива при аварии;
• Интерфейс для подключения диагностического адаптера и удалённого мониторинга.

Обслуживание и рекомендации по эксплуатации

• Регламентная очистка фильтров и проверка насоса каждые 500 моточасов;
• Контроль состояния форсунок и электродов при каждом плановом обслуживании;
• Проверка электрических соединений и калибровка датчиков не реже одного раза в год;
• Рекомендуемый диапазон температуры эксплуатации: 0…+40 °C; ведение журнала эксплуатации.

RUF TRL 45 позиционируется как надёжный модуль для интеграции в современные котельные проекты и системы резервного теплоснабжения. Техническая архитектура и набор компонентов — топливный насос, форсунки, датчик пламени, трансформатор розжига, реле давления, сервопривод, клапан и электроды — обеспечивают требуемую безопасность, простоту сервиса и соответствие актуальным требованиям эффективности и экологии 2026 года.
