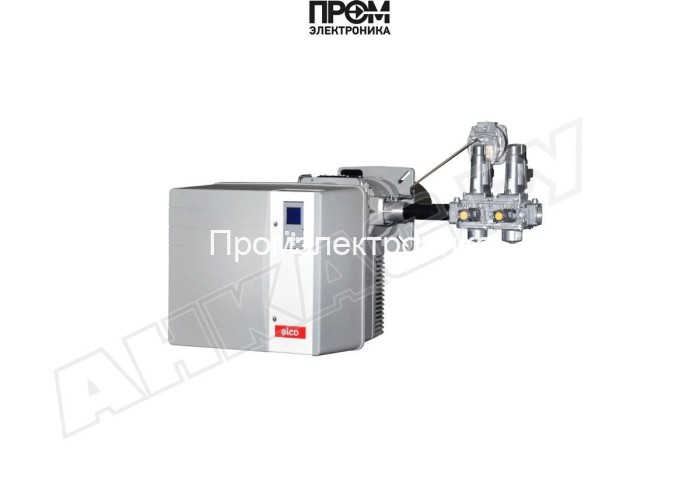

Газовая горелка Elco VG 6.1600 M R /PED KL d421

Техническое описание газовой горелки Elco VG 6.1600 M R /PED KL d421

Промышленная газовая горелка Elco VG 6.1600 M R /PED KL d421 разработана для надёжной и эффективной работы в системах водяного и парового отопления. Конструкция моноблочного типа, электронная модуляция пламени и усиленная звукоизоляция обеспечивают стабильность процесса горения и снижение энергозатрат при диапазоне мощности 200–1700 кВт. Устройство адаптировано для эксплуатации при температуре от -10 до +60 °C и противодавлении 0–12 мбар.

Составные узлы и функциональные элементы

• Топливный насос — обеспечивает подачу газа и стабильное давление в рампе; ключевой элемент для точного соответствия расхода топлива заданной мощности.
• Датчик пламени — оптическая/ионная система контроля наличия пламени с быстрым срабатыванием для защиты котла и предотвращения продувки.
• Топочный автомат — электронный блок управления с алгоритмами модуляции мощности и диагностикой ошибок через встроенный дисплей.
• Трансформатор розжига — обеспечивает надёжный искровой поджиг электродов при запуске, совместим с системой безопасности горелки.
• Реле давления — контролирует параметры воздуха и газа, инициирует защитные отключения при отклонениях от нормы.
• Форсунки — конструктивно настроенные для оптимального распыления газа в пламенной трубе длиной 470 мм, обеспечивают равномерное горение.
• Сервопривод — управляет воздушной заслонкой и дозировкой воздуха при модуляции, обеспечивает точность регулировки AFR (air-fuel ratio).
• Клапан — электромагнитный запорный и предохранительный клапаны в газовой рампе d421 (Rp 2") для многократной защиты и быстрого перекрытия подачи.
• Электроды — ионизационные/розжиговые электроды для контроля пламени и первичного поджига.

Ключевые технические характеристики

• Мощность: 200–1700 кВт
• Электропитание: 220 В; электродвигатель 2200 Вт; потребляемая мощность 2325 Вт
• Исполнение: двухступенчатая с электронномодуляцией
• Длина пламенной трубы: 470 мм; удлинённая конструкция для стабильного факела
• Класс защиты: IP21; уровень шума 77.2 дБ; вес 127 кг; габариты 152×59.2×55.3 см
• Газовая рампа: d421 — Rp 2\"; совместима с типовыми фланцевыми и резьбовыми подключениями

Преимущества и эксплуатационные рекомендации

• Экономичная электронная модуляция снижает расход топлива и поддерживает стабильную температуру теплообмена.
• Интегрированная система безопасности: датчик пламени, реле давления и автоматические протоколы выключения минимизируют риски при авариях.
• Обслуживание минимально инвазивное: доступ к головке сгорания и форсункам без демонтажа, что ускоряет плановые ТО.
• Рекомендуется монтаж и пусконаладка квалифицированными специалистами с учётом паспортных параметров противодавления и электрических подключений.

Elco VG 6.1600 M R оптимальна для промышленных и коммунальных котельных, технологических печей и объектов с требованием точной модуляции тепловой нагрузки. Техническая архитектура горелки — сочетание топливного насоса, датчиков пламени, розжига, реле давления, форсунок и сервоуправления — обеспечивает высокую надёжность, безопасность и соответствие современным требованиям энергоэффективности 2026 года.
