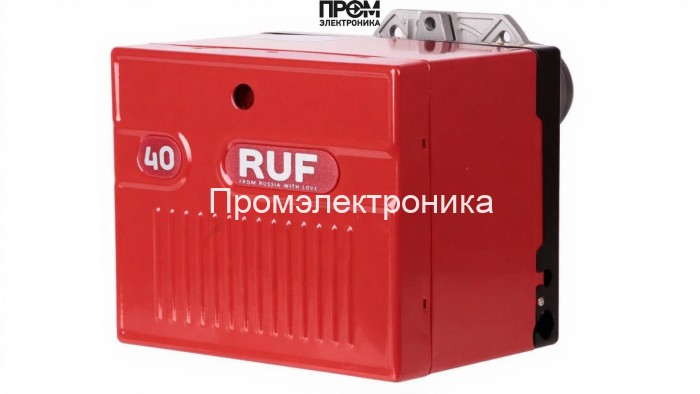

Дизельная горелка RUF 40 G5 TC — техническое описание и состав узлов

Дизельная горелка RUF 40 G5 TC спроектирована как компактный и надёжный модуль для отопительных и технологических котельных малой и средней мощности. Модель обеспечивает стабильную работу в диапазоне 28–60 кВт при одноступенчатом управлении; конструкция ориентирована на простое обслуживание и интеграцию в системы автоматизации 2026 года с учётом требований энергоэффективности и безопасности.

Основные составные части и назначение

• Топливный насос — обеспечивает дозированную подачу дизельного топлива под рабочим давлением, выполнен с учётом минимизации пульсаций и кавитации.
• Форсунки — распыляют топливо в камере сгорания, обеспечивая оптимальную эмульгацию и стабильность факела при заданном расходе ~5 кг/ч.
• Датчик пламени — мониторит наличие и качество горения, обеспечивает прерывание подачи при детектировании потухания.
• Трансформатор розжига — формирует искровой импульс для надёжного поджига, рассчитан на интенсивный режим пусков и выключений.
• Электроды — элементы розжига и контроля искрообразования, выполнены из стойкого к окислению материала и легко заменяются.
• Топочный автомат — управляющий блок, реализующий логику включения/выключения, временные алгоритмы и защиту по сигналам датчиков.
• Реле давления — контролирует допустимое противодавление (0–0.8 мбар) в камере, предотвращая неблагоприятные режимы работы.
• Клапан — запорно-регулирующий элемент топливной схемы, автоматически блокирует подачу при аварийных состояниях.
• Сервопривод — механический исполнительный узел для позиционирования распределителей и заслонок в воздухотопливной секции.

Ключевые технические характеристики

• Мощность: 28–60 кВт, одноступенчатое управление.
• Питающее напряжение: 220 В, электромотор 130 Вт.
• Пламенная труба: Ø89×107 мм, корпус и фланец для стандартной установки.
• Класс защиты: IP40, вес 12 кг, габариты 34.3×27.2×23.3 см.

Инструкция по эксплуатации и обслуживание

• Проверять состояние форсунок и фильтров не реже раз в 3–6 месяцев в зависимости от качества топлива.
• Контролировать работу датчика пламени и реле давления при каждом запуске.
• При замене электродов и трансформатора розжига использовать оригинальные или сертифицированные аналоги.
• Рекомендуется интеграция топочного автомата с внешними системами мониторинга для удалённого контроля и прогностики отказов.

Дизельная горелка RUF 40 G5 TC — оптимальное решение для современных котельных, где требуются надёжность, простота обслуживания и соответствие актуальным требованиям энергоэффективности и безопасности в 2026 году. Технически выверенная компоновка узлов и доступность сервисных элементов обеспечивают длительный срок службы и быстрый ремонт при минимальных затратах времени.
