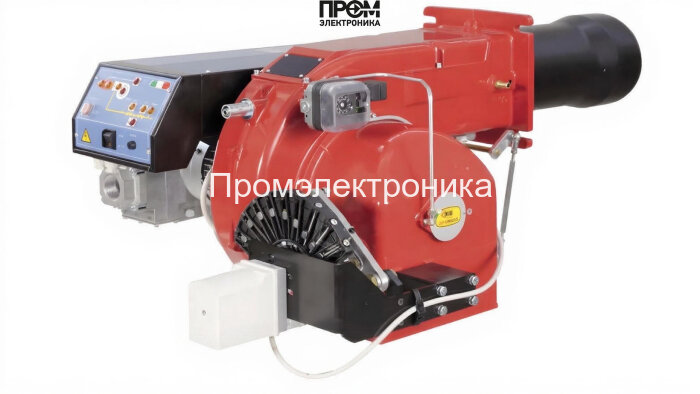

Газовая горелка CIB Unigas P61 M-.MD.S.RU.A.1.32.EA

Газовая горелка CIB Unigas P61 M-.MD.S.RU.A.1.32.EA — техническое описание и состав

Техническая газовая горелка CIB Unigas P61 M-.MD.S.RU.A.1.32.EA сконструирована для промышленных котельных и технологических печей. Решение итальянского производителя сочетает прогрессивное регулирование мощности (160–800 кВт) с модульной конструкцией для быстрой установки и обслуживания. Горелка адаптирована под природный газ, рассчитана на работу при температуре от -10 до +50 °C и выдерживает противодавление 0–7 мбар при давлении на рампе 5.5–54 мбар. Класс защиты IP40, электропитание 220/380 В, электродвигатель 1100 Вт, габариты 107.9×81.2×46.4 см, вес — 68 кг.

Ключевые узлы и их функции

• Топливный насос — обеспечивает стабильную подачу газа на рампу, смягчает гидравлические пульсации и поддерживает требуемое давление на форсунках.
• Форсунки — регулируют объём и форму газовой струи, критичны для стабильности горения и контроля эмиссий при переходных режимах.
• Клапан (запорная арматура) — обеспечивает мгновенное перекрытие подачи топлива при аварийной остановке и интегрируется в систему безопасности.
• Датчик пламени — оптический/ионный контроль наличия пламени, быстрый отклик на исчезновение пламени и сигнализация блока автоматики.
• Электроды — формируют искровой пробой для надежного розжига; расположены в зоне головы сгорания для оптимальной воспламеняемости.
• Трансформатор розжига — повышает напряжение до уровня, необходимого для образования искры на электродах при любых условиях топлива и влажности.
• Топочный автомат — основной контроллер управления процессом горения: логика запуска, контроля и остановки в соответствии с требованиями безопасности.
• Реле давления — мониторинг давления газа и блокировка при выходе параметров за допустимый диапазон.
• Сервопривод — обеспечивает точное позиционирование заслонок и дозирующих устройств при прогрессивном управлении мощностью.

Интеграция и эксплуатационные характеристики

• Прогрессивная система управления совместима с электронным блоком EA, обеспечивающим плавное регулирование мощности и снижение пиков при пуске/останoвке.
• Голова сгорания и пламенная труба длиной 343 мм спроектированы для равномерного распределения тепловой нагрузки и минимизации температурных перегрузок корпуса.
• Тип соединения Rp 1 1/4" обеспечивает стандартную подачу газа и простоту замены на большинстве котлов средней мощности.
• Рекомендуемая периодичность сервисного обслуживания: визуальная проверка — ежемесячно; полная ревизия автоматики и форсунок — 6–12 месяцев в зависимости от условий эксплуатации.

Безопасность и монтаж

• Монтаж и пусконаладочные работы должны выполняться квалифицированными специалистами в соответствии с нормативами и инструкцией производителя.
• Обязательная проверка работоспособности датчика пламени, реле давления и запорных клапанов при каждом выводе в эксплуатацию.
• Рекомендуется использовать оригинальные форсунки, электроды и трансформатор розжига для сохранения паспортных характеристик и снижения риска отказов.

Горелка CIB Unigas P61 — технически продуманное решение для надежного, эффективного и безопасного горения в диапазоне 160–800 кВт, с полным набором узлов контроля и управления: топливный насос, форсунки, клапан, датчик пламени, электроды, трансформатор розжига, топочный автомат, реле давления и сервопривод, обеспечивающие точность, безопасность и долговечность системы.
