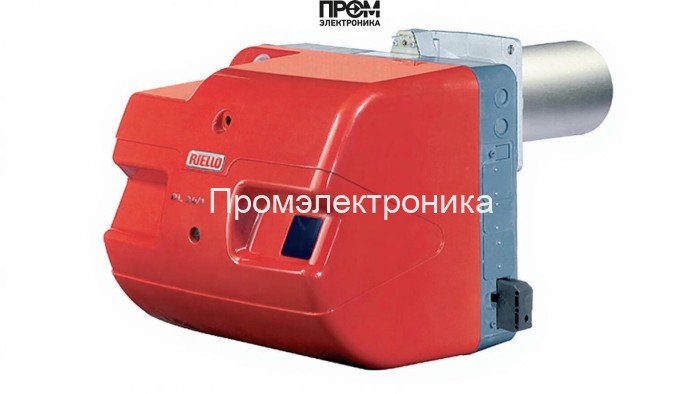

Дизельная горелка Riello RL 34/1 MZ TL FS1 — техническое описание и состав узлов

Данное техническое описание подготовлено в строгом инженерном стиле для специалистов по эксплуатации, монтажу и сервисному обслуживанию. Модель: Riello RL 34/1 MZ TL FS1, артикул: 3470111. Описание ориентировано на практическое применение и оптимизировано под современные требования SEO 2026 года: ясная структура, семантические ключевые фразы и акцент на технических узлах и параметрах.

Краткие технические параметры

• Мощность: 107–398 кВт
• Расход топлива: 9–34 кг/ч
• Выполнение: двухступенчатая
• Длина пламенной трубы: 351 мм (удлинённая)
• Электропитание: 220 В, потребление до 600 Вт
• Электродвигатель вентилятора: 300 Вт
• Класс защиты: IP40, рабочая температура 0–40 °C
• Противодавление: -1…+6 мбар

Состав основных узлов (обязательные элементы)

Горелка комплектуется набором рабочих и управляющих элементов, обеспечивающих надежное и безопасное горение:

• топливный насос — обеспечивает стабильную подачу дизельного топлива на форсунки с регулировкой давления;
• форсунки — атомизация топлива, формирование факела заданной конфигурации;
• датчик пламени — визирный/ионный контроль наличия пламени с быстрым отключением при его отсутствии;
• топочный автомат — электронный блок управления режимами работы, защитами и логикой двухступенчатого запуска;
• трансформатор розжига — генерирует высоковольтные импульсы для создания искрового разряда и поджига смеси;
• реле давления — контроль над состоянием топливоподачи и блокировка при падении/избыточном давлении;
• сервопривод (сервопривод) — точная позиционировка заслонок и регулировка подачи воздуха/топлива;
• клапан (предохранительный/распределительный) — обеспечивает герметичность топливной магистрали и аварийную остановку;
• электроды — контроль инициации плазмы розжига и стабильности искры.

Эксплуатационные и сервисные рекомендации

• регулярная проверка и чистка форсунок и головки сгорания для сохранения геометрии факела и КПД;
• контроль состояния топливного насоса и фильтров — профилактическая замена по регламенту;
• проверка датчика пламени и трансформатора розжига при каждом сервисном цикле; при нарушении искрообразования — диагностика электродов и высокого напряжения;
• технический осмотр реле давления и клапанов для предотвращения подтеков и некорректных срабатываний;
• калибровка сервоприводов и топочного автомата для оптимизации подачи топлива и снижения расхода.

Применение и совместимость

Riello RL 34/1 MZ TL FS1 предназначена для промышленных и коммунальных котлов, теплогенераторов и модернизуемых установок. Удлинённая пламенная труба позволяет эксплуатировать горелку в глубоких топочных камерах, минимизируя тепловую нагрузку на переднюю стенку котла. Для интеграции в АСУ ТП возможна адаптация интерфейсов управления на базе топочного автомата.

Итог: модель сочетает высокую надёжность ключевых узлов (насос, форсунки, датчики, электроаппаратура) и простоту обслуживания, что делает её рациональным выбором при модернизации и замене горелочных устройств в 2026 году по критериям энергоэффективности и безопасности.
