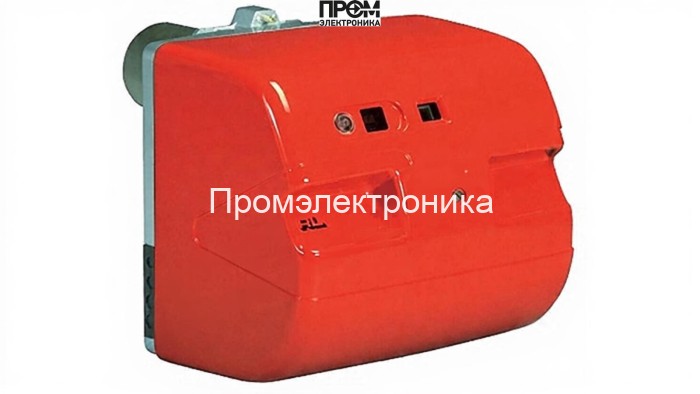

Дизельная горелка Riello RL 28/1 TC — техническое описание и состав

Дизельная горелка Riello RL 28/1 TC представляет собой промышленный одноступенчатый агрегат для эффективного сжигания дистиллятного топлива в котлах средней мощности (178–332 кВт). Конструкция ориентирована на эксплуатационную надёжность, простоту технического обслуживания и соответствие современным требованиям энергоэффективности и безопасности. Модель оптимизирована для работы при температуре от 0 до 40 °C, с короткой пламенной трубой 216 мм и диапазоном противодавления от -0.5 до 2.7 мбар.

Ключевые компоненты и их назначение

• Топливный насос — обеспечивает стабильную подачу топлива в систему высокого давления, поддерживает расход 15–28 кг/ч и гарантирует постоянство рабочего давления на форсунке.
• Форсунки — формируют факел заданной геометрии; материал и номинал форсунки подбираются под параметры топлива и требуемую мощность горелки.
• Датчик пламени — контролирует наличие горения, передаёт сигнал в блок управления для безопасности и автоматического отключения при отсутствии пламени.
• Топочный автомат (блок управления) — реализует логику запуска/остановки, задержки розжига, защитных блокировок и взаимодействует с внешними системами управления котлом.
• Трансформатор розжига — генерирует высоковольтный импульс для электродов розжига; предусмотрен для быстрого и надёжного зажигания факела.
• Электроды — инициируют розжиг и участвуют в системе контроля пламени, выполнены из материалов, стойких к нагреву и эрозии.
• Реле давления — контролирует давление топлива/воздуха в системе и блокирует работу при выходе параметров за пределы допустимых значений.
• Сервопривод — обеспечивает регулировку заслонок подачи воздуха и диафрагм дозирования топлива в одноступенчатом режиме для точного соотношения воздух/топливо.
• Клапан (электромагнитный/запорный) — обеспечивает аварийное перекрытие подачи топлива при остановке или неисправности, выполняет функции безопасности.

Технические особенности и эксплуатация

Корпус и механические узлы спроектированы для минимизации накопления нагара и упрощения доступа при обслуживании. Электродвигатель 300 Вт с потреблением до 600 Вт обеспечивает приводы и насос, класс защиты IP44 гарантирует устойчивость к пыли и брызгам. Уровень шума ~70 дБ позволяет установку в котельных со стандартными требованиями к акустике.

Рекомендации по обслуживанию

• Ежемесячная проверка и очистка форсунки, осмотр электродов и трансформатора розжига.
• Контроль работы датчика пламени и реле давления при пусконаладочных работах.
• Периодическая диагностика блока управления и проверка герметичности топливной магистрали.
• Использование рекомендованных фильтров и качественного дизельного топлива для снижения износа топливного насоса и форсунок.

Дизельная горелка Riello RL 28/1 TC — решение для надёжного и экономичного отопления промышленных и коммунальных объектов, где важна компактность, точность управления и высокая степень безопасности.
