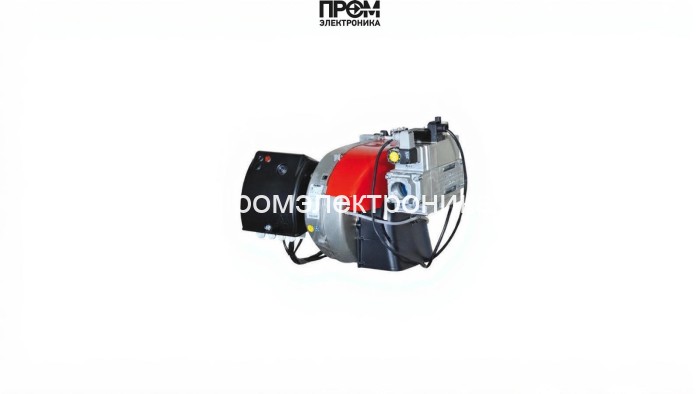

Газовая горелка Ecoflam MAX GAS 500 LN P TC SGT TW MB-DLE 415 350/500

Газовая горелка Ecoflam MAX GAS 500 LN P TC SGT TW MB‑DLE 415 350/500 — техническое описание и состав узлов

Представленная газовая горелка Ecoflam MAX GAS 500 — профессиональное решение для водогрейных и паровых котлов мощностью 240–500 кВт. Техническое описание ориентировано на инженеров, монтажников и сервисные службы: изложены конструктивные элементы, параметры эксплуатации и рекомендации по обслуживанию с акцентом на энергоэффективность и безопасность в 2026 году.

Ключевые параметры

• Мощность: 240–500 кВт;
• Тип: одноступенчатая, короткая пламенная труба 175 мм;
• Электропитание: 220 В, электродвигатель 550 Вт, потребление 940 Вт;
• Рабочие давления: газовая рампа 3–8.3 мбар, противодавление топки 0–8 мбар;
• Класс защиты: IP40; уровень шума при работе — 73 дБ;
• Подключение: Rp 1 1/2" фланец; рабочий диапазон температур: −10…60 °C;
• Вес/габариты: 23.5 кг; 67.5 × 51 × 35.8 см.

Комплектующие и конструктивные узлы

Конструкция горелки выполнена модульно, что упрощает диагностику и замену компонентов. В состав узлов входят:

• топливный насос — обеспечивает стабильную подачу топлива в газовую рампу при заданном давлении;
• датчик пламени — мониторинг устойчивости горения и мгновенное отключение при нестабильности;
• топочный автомат — ПЛК/контроллер управления циклом розжига и защиты;
• трансформатор розжига — формирование высокого напряжения для электрода розжига;
• реле давления — контроль подачи газа по заданным уставкам и защита от перепадов;
• форсунки — аэродинамически оптимизированные сопла в голове сгорания для равномерного распределения газа;
• серводвигатель (сервопривод) — управление заслонками и подачей воздуха/газа при регулировке;
• клапан — запорно‑переключающая арматура с электроприводом и предохранительными функциями;
• электроды — ионизационные и розжиговые электроды для инициации и контроля пламени.

Преимущества и эксплуатация

• Компактная короткая пламенная труба 175 мм — простая интеграция в существующие топки и снижение тепловых потерь во фланце;
• Одноступенчатая схема — повышенная надежность и упрощённое обслуживание;
• Соответствие современным требованиям безопасности и сервисируемости: модульная замена форсунок, датчиков и привода;
• Рекомендации по сервису: проверка герметичности рампы, контроль реле давления, тест датчика пламени и трансформатора розжига при ежегодном ТО.

Ecoflam MAX GAS 500 — оптимальное сочетание промышленной производительности и сервисной прозрачности, назначение — промышленные и коммунальные котельные, тепличные комплексы и пищевые производства, где требуется стабильное, безопасное и экономичное горение.
