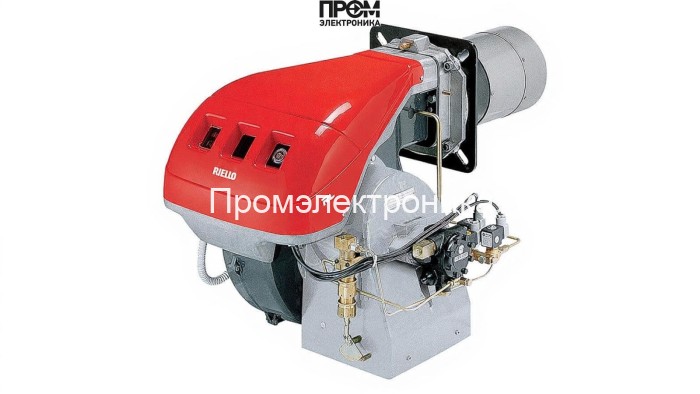

Техническое описание: дизельная горелка Riello RL 190 TC FS1

Двухступенчатая дизельная горелка Riello RL 190 TC FS1 разработана для промышленного отопления и технологических процессов, где требуется стабильная и управляемая подача тепла. Конструкция ориентирована на длительную эксплуатацию при нагрузках 759–2443 кВт, обеспечивая оптимальное смесеобразование и минимальные отклонения параметров горения в режиме работы при противодавлении камеры сгорания.

Ключевые конструктивные элементы

• Топливный насос высокого давления — обеспечивает точную подачу топлива в диапазоне 64–206 кг/ч, поддерживает стабильность давления при изменении нагрузки.
• Форсунки — распыление топлива выполнено с расчетом на равномерное смешение с первичным воздухом и минимизацию углеродных отложений.
• Топочный автомат — электронный блок управления с алгоритмами контроля ступеней мощности и логикой аварийного отключения.
• Датчик пламени — фото/ионный контроль присутствия факела, интегрируемый с системой безопасности топочного автомата.
• Трансформатор розжига и электроды — высоковольтная цепь инициирования воспламенения, рассчитана на многократные циклы пуска и устойчивость электропереходных процессов.
• Сервопривод — управляет положением регулирующих клапанов и заслонок для точной модуляции подачи воздуха и топлива.
• Клапан подачи топлива с предохранительной функцией — обеспечивает герметичность и аварийное перекрытие в случае отказа.
• Реле давления — контролирует статическое и динамическое давление в топке, защищая горелку от работы вне допустимого диапазона.

Особенности эксплуатации и интеграции

• Электропитание 380 В, потребляемая мощность около 5870 Вт; класс защиты IP44 — соответствует типовым требованиям котельных помещений.
• Длина пламенной трубы 370 мм и компактные габариты (108.2 x 75.6 x 55.5 см) обеспечивают простоту монтажа в нагревательных модулях.
• Проектирование систем воздухо- и топливоподачи должно учитывать противодавление в камере сгорания от -0.9 до 17 мбар для сохранения рабочих характеристик.

Рекомендации по обслуживанию

• Регулярная проверка форсунок и состояния электродов (ежемесячно при интенсивной эксплуатации).
• Тестирование датчика пламени и реле давления при каждом плановом ТО; проверка работы трансформатора розжига и цепи электродов.
• Профилактическая диагностика топочного автомата и проверка корректности работы сервоприводов и клапанов — не реже одного раза в год.

Riello RL 190 TC FS1 — решение для промышленных котельных и тепловых установок, где приоритетом являются надежность, точность управления и безопасность эксплуатации. Конструкция с акцентом на качественные элементы топливной аппаратуры и автоматики обеспечивает долговременную и энергоэффективную работу в современных системах отопления и технологических процессах.
