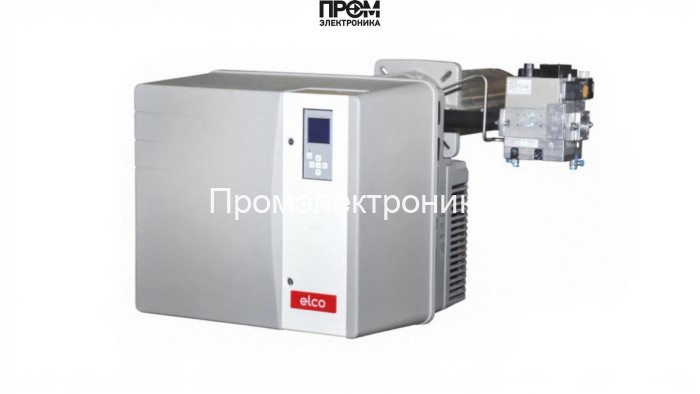

Газовая горелка Elco VG5.750 DP s313-2''-RP2'' KN

Газовая горелка Elco VG5.750 DP s313-2"-RP2" KN — техническое описание и состав узлов

Техническое описание предназначено для специалистов по котельному оборудованию и монтажу. Горелка Elco VG5.750 DP — двухступенчатая газовая установка мощностью 160–800 кВт, разработанная для стабильной и экономичной работы в промышленных и коммунальных котельных. В тексте учтены эксплуатационные параметры и ключевые узлы, влияющие на надежность и безопасность системы: краткое изложение характеристик, поузловое описание и рекомендации по обслуживанию с акцентом на оптимизацию топочного процесса и соответствие требованиям SEO 2026.

Краткие технические параметры

• Тип: газовая, двухступенчатая (DP).
• Мощность: 160–800 кВт.
• Длина пламенной трубы: 215 мм (короткая).
• Питание: 220 В, электродвигатель 1100 Вт.
• Давление газовой рампы: 7–16 мбар; противодавление до 8.9 мбар.
• Соединение: Rp 2", газовая рампа s313.
• Класс защиты: IP21; рабочая t: –20…+70 °C.

Состав основных узлов горелки

Модульная конструкция упрощает диагностику и замену деталей. В состав горелки входят следующие узлы и комплектующие, определяющие работоспособность и безопасность:

• Топливный насос — обеспечивает стабильную подачу топлива в рампу при заданном давлении и компенсирует перепады газоснабжения;
• Датчик пламени — контролирует наличие устойчивого горения, интегрируется в систему сигнализации и блокировку подачи газа;
• Топочный автомат — микропроцессорный контроллер управления стадиями розжига, переходом между ступенями и защитными блокировками;
• Трансформатор розжига — обеспечивает надежную искровую зажигание электродов при предъявляемых требованиях по напряжению;
• Реле давления — контролирует давление в газовой рампе и обеспечивает отключение при выходе параметров за установленные пределы;
• Форсунки — распределяют газ по камере сгорания, оптимизированы под короткую пламенную трубу для минимизации сажевых отложений;
• Сервопривод — управляет положением дросселя и регулирует подачу воздуха/газа при двухступенчатой работе;
• Клапан (главный и предохранительный) — обеспечивает герметичную остановку подачи газа при аварийных ситуациях;
• Электроды — контрольные и зажигающие электродные пары, выполнены для высокой устойчивости к нагреву и коррозии.

Эксплуатация, обслуживание и безопасность

• Регламентные проверки: герметичность рампы, исправность реле давления и датчика пламени, состояние электродов и трансформатора розжига.
• Рекомендуемая частота профосмотров: визуально — ежемесячно, полное обслуживание — не реже одного раза в год.
• При монтаже обеспечьте доступ к сервоприводу и клапанам для оперативной регулировки и замены форсунок.
• Используйте оригинальные запчасти Elco для сохранения параметров горения и соблюдения гарантийных обязательств.

Преимущества конструкции

• Модульность узлов ускоряет ремонт и снижает время простоя.
• Сбалансированная система управления (топочный автомат + сервопривод) повышает КПД при частичных нагрузках.
• Надёжные датчики и реле обеспечивают безопасность и соответствие промышленным стандартам.

Elco VG5.750 DP — решение для объектов, где требуется стабильная, безопасная и управляемая подача тепловой мощности с возможностью точной настройки параметров горения и своевременного обслуживания ключевых узлов.
