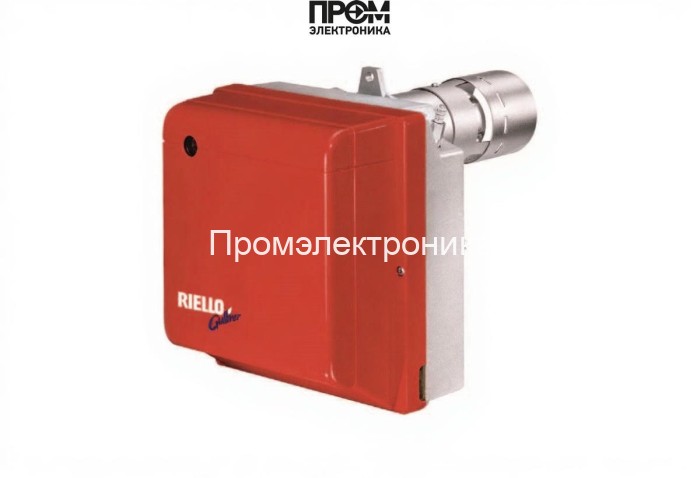

Дизельная горелка Riello BG6.1D — техническое описание и состав

Дизельная горелка Riello BG6.1D — промышленное решение для теплогенерации с диапазоном мощности 53.8–104 кВт, оптимизированное для экономичной и продолжительной эксплуатации. В описании приведены конструктивные элементы и эксплуатационные параметры, важные при проектировании, монтаже и обслуживании. Техническая архитектура обеспечивает совместимость с котлами при допустимом противодавлении 0–1.7 мбар и электропитании 220 В.

Ключевые технические параметры

• Модель: Riello BG6.1D
• Вид топлива: дизельная
• Мощность: 53.8–104 кВт
• Тип управления: двухступенчатая
• Расход топлива: 5.5–8.7 кг/ч
• Электродвигатель: 390 Вт; питание 220 В
• Длина пламенной трубы: 284 мм
• Класс защиты: IP40
• Противодавление в камере сгорания: 0–1.7 мбар

Основные узлы и комплектующие

Конструкция горелки выполнена модульно. Ниже перечислены основные детали, входящие в состав узла горения и критичные для технического обслуживания и диагностики:

• Топливный насос — шестеренчатый насос обеспечивает стабильную дозировку топлива и выдерживает рабочие перепады давления.
• Датчик пламени — обеспечивает контроль наличия стабильного факела и интеграцию с системой безопасности.
• Топочный автомат — блок управления двухступенчатой логикой запуска/остановки, реализует алгоритмы защиты и самодиагностики.
• Трансформатор розжига — формирует высоковольтный импульс для воспламенения смеси через электроды.
• Реле давления — контролирует давление топлива в магистрали и блокирует подачу при превышении или падении параметров.
• Форсунки — сменные сопла для формирования факела; подбор форсунки по диапазону мощности обязателен при пусконаладке.
• Сервопривод — управляет воздушной заслонкой и регулирует соотношение воздух/топливо во время двухступенчатой работы.
• Клапан — предохранительные и запорные элементы топливной линии, обеспечивают герметичность при выключенном состоянии.
• Электроды — элементы розжига и контроля искрового промежутка, критичны для стабильного воспламенения и диагностики пробоев.

Эксплуатация и техобслуживание

• Плановые осмотры: проверка герметичности топливной системы, состояние форсунки и электродов, тестирование датчика пламени и реле давления.
• Рекомендуемые процедуры: чистка и, при необходимости, замена форсунки, смазка насоса и проверка сервопривода.
• Монтаж: обеспечить фронтальный доступ для обслуживания, корректный подбор форсунки и подключение заземления.
• Диагностика: использование штатной автоматики для чтения кодов ошибок и оперативной идентификации неисправностей.

Riello BG6.1D позиционируется как надёжный модуль для коммерческих и промышленных котлов средней мощности. Техническая простота модульных узлов, сочетание шестеренчатого топливного насоса, долговечных форсунок и продуманной автоматики делают её подходящим выбором для систем, требующих точного управления подачей топлива и безопасного розжига.
