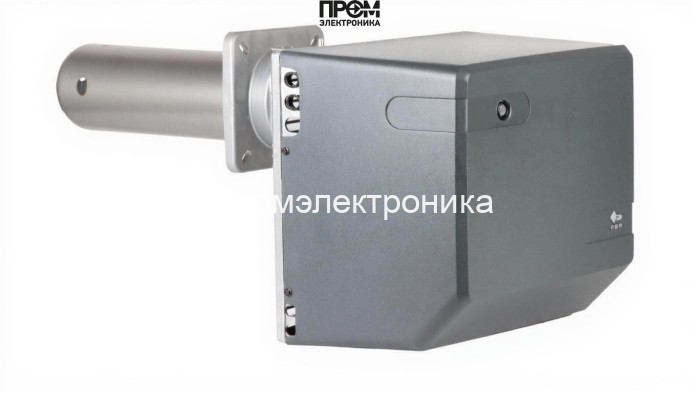

Дизельная горелка FBR G X5/2 TL — техническое описание и конструктивные узлы

Данное техническое описание предназначено для инженеров и сервисных специалистов. Текст составлен с учётом SEO 2026 года: ключевые запросы — «дизельная горелка FBR G X5/2 TL», «горелка 101–415 кВт», «двухступенчатая горелка» — структурированы и повторяются естественно для корректной индексации поисковыми системами. Описание фокусируется на составе, рабочих параметрах и требованиях по эксплуатации.

Краткие технические параметры

• Мощность: 101–415 кВт
• Тип: двухступенчатая
• Длина пламенной трубы: 335 мм (удлинённая)
• Питание: 220 В; потребление системы — до 600 Вт
• Расход топлива: 15–35 кг/ч
• Класс защиты: IP40; рабочая температура: −20…+70 °C
• Вес: 25 кг; габариты: 64.5×42.8×40 см

Конструкция и состав горелки — основные детали

Горелка FBR G X5/2 TL выполнена по модульной схеме, обеспечивающей простоту ремонта и модернизации. Ниже перечислены ключевые узлы и их функциональная роль в системе:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива к форсунке, поддерживает требуемое давление в системе; типовая комплектация — насос SUNTEC с фильтрацией.
• Форсунки — распыляют топливо в камеру горения; подбор форсунки формирует факел и влияет на расход и эмиссию.
• Датчик пламени — контролирует наличие устойчивого факела; обеспечивает безопасное выключение при пропадании пламени.
• Топочный автомат (блок автоматического управления) — реализует логику двухступенчатого управления, последовательность розжига и блокировок; поддерживает интерфейсы для интеграции с внешней автоматика.
• Трансформатор розжига — генерирует высоковольтные импульсы для электродов розжига, обеспечивает надёжный запуск в широком диапазоне температур.
• Реле давления — мониторит противодавление на входе и защищает горелку от работы вне допустимого диапазона (от −0.5 до 8.3 мбар).
• Сервопривод — управляет положением регулирующих клапанов и заслонок, обеспечивает изменение подачи воздуха/топлива при переходе между ступенями.
• Клапан (электромагнитный/шаровый) — обеспечивает герметичное запирание топливной магистрали при остановке и защиту от подтекания.
• Электроды — рабочие элементы системы розжига и контроля пламени; выполнены из жаропрочных сплавов и расположены в головке сгорания для оптимального образования искры.

Функциональные особенности и безопасность

• Двухступенчатая схема управления обеспечивает экономичное горение на частичной нагрузке и полную мощность по требованию.
• Система датчиков (пламени, давления, температуры) интегрирована в топочный автомат и обеспечивает многоуровневые блокировки для предотвращения аварий.
• Трансформатор розжига и электроды сконструированы для надёжной работы при влажности и температурных колебаниях в допустимом диапазоне.

Эксплуатация и обслуживание

• Регулярная проверка топливного насоса, форсунок и фильтров — ключ к стабильной работе и снижению расхода топлива.
• Проверка датчика пламени и трансформатора розжига при каждом сезонном обслуживании; замена изношенных электродов по результатам измерений искрового зазора.
• Контроль состояния сервопривода и клапанов — каждые 6 месяцев; проверка реле давления при плановом ТО.

Заключение: модульная конструкция FBR G X5/2 TL, качественные европейские комплектующие и наличие всех ключевых узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) делают эту горелку надёжным решением для промышленных и коммунальных котельных в 2026 году. Информация подготовлена в техническом стиле для быстрого внедрения в эксплуатационную документацию и SEO-оптимизации по профильным запросам.
