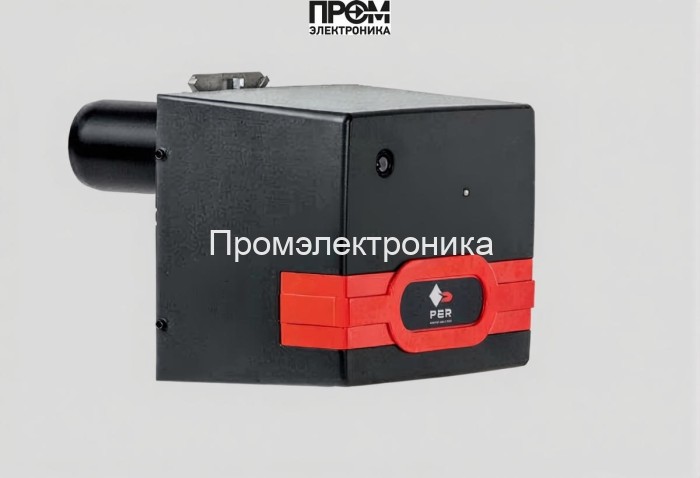

Дизельная горелка FBR G 2H MAXI TC

Дизельная горелка FBR G 2H MAXI TC — техническое описание и состав узлов

Данная дизельная горелка предназначена для устойчивого и экономичного сжигания лёгкого дизельного топлива в отопительных и технологических установках малой и средней мощности. Конструкция ориентирована на промышленную эксплуатацию при температуре от −15 до +40 °C и обеспечивает диапазон тепловой мощности 47.3–116 кВт при расходе топлива 4–9.8 кг/ч. В описании приведены ключевые конструктивные элементы и рабочие параметры для проектирования, монтажа и обслуживания.

Ключевые узлы и комплектующие

• Топливный насос — отвечает за подачу топлива под заданным давлением и обеспечивает стабильность подачи при изменении нагрузки и противодавления в камере (рабочий диапазон −0.2…1.8 мбар).
• Датчик пламени — контролирует наличие факела и обеспечивает автоматическую защиту при погасании.
• Топочный автомат — логический модуль управления процессом розжига, мониторинга и аварийной остановки.
• Трансформатор розжига — формирует искру для инициации воспламенения через электроды.
• Реле давления — защитный элемент, предотвращающий работу при недопустимом давлении топлива или системы.
• Форсунки — распыляют топливо для формирования оптимальной смеси; скорость и форма распыла подобраны под пламенную трубу 112 мм.
• Сервопривод — обеспечивает управление воздушной заслонкой и дозированием подачи воздуха для поддержания КПД и стабильности горения.
• Клапан — запорный элемент в топливной магистрали для аварийного отключения подачи топлива.
• Электроды — элементы розжига, совместно с трансформатором реализуют надёжный искровой пробой при старте.

Технические характеристики — кратко

• Мощность: 47.3–116 кВт
• Расход топлива: 4–9.8 кг/ч
• Электропитание: 220 В, потребляемая мощность 140 Вт
• Электродвигатель вентилятора: 100 Вт
• Длина пламенной трубы: 112 мм (стандартная)
• Класс защиты: IP40; уровень шума ≈61 дБ
• Вес: 10 кг; габариты: 37.7 × 32.7 × 27.5 см
• Применение: водогрейные и паровые котлы с фланцевым присоединением

Эксплуатация и сервис

• Ежемесячная визуальная проверка: целостность топливных линий, состояние электродов и креплений.
• Ежегодная профилактика: чистка пламенной трубы, проверка форсунок, диагностика топочного автомата и трансформатора розжига.
• Рекомендации по топливу: использовать очищенное дизельное топливо и линейный фильтр для продления ресурса насосного и форсуночного узлов.
• Монтаж: обеспечьте доступ для обслуживания сервоприводов, реле и электрических подключений; соблюдайте требования вентиляции котельной.

Технически сбалансированная конструкция FBR G 2H MAXI TC обеспечивает надёжную работу в заданном диапазоне мощностей и условий эксплуатации. Комплектность узлов и наличие ключевых защит (датчик пламени, реле давления, запорный клапан) гарантируют безопасную интеграцию с автоматикой котельной и минимизируют время простоя при регламентных работах.
