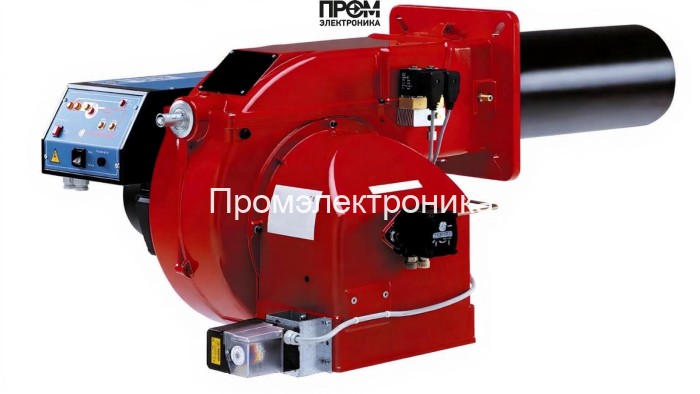

Дизельная горелка CIB Unigas PG60 G-.PR.S.RU.SV

Дизельная горелка CIB Unigas PG60 — техническое описание для проектирования и обслуживания

Данный документ содержит сжатое техническое описание дизельной горелки CIB Unigas PG60 в прогрессивном исполнении, адаптированное под требования промышленной эксплуатации и SEO 2026 года. Описаны ключевые узлы, параметры и рекомендации по интеграции и обслуживанию. Информация полезна для инженеров по теплотехнике, монтажных бригад и сервисных служб при выборе горелочного агрегата для водогрейных и паровых котлов.

Конструкция и ключевые узлы

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при заданном расходе 13–67 кг/ч, имеет регулировку подачи и защиту от перегрузок.
• Датчик пламени — оптический/ионизационный контроль присутствия факела с быстрым сигналом при пропадании пламени; интегрируется в блок управления PR-серии.
• Топочный автомат (электронный блок управления) — реализует алгоритмы розжига, безопасности и регулирования мощности; поддерживает защитные сценарии и интерфейсы для внешних сигналов.
• Трансформатор розжига — формирует высоковольтный импульс для электродов, устойчив к перепадам сети 380 В и выполнен с учетом требований по электробезопасности.
• Реле давления — контролирует минимальное/максимальное давление в топочной камере или топливной магистрали, взаимодействует с топочным автоматом.
• Форсунки — сменные распылители для оптимального распыла дизельного топлива; обеспечивают экономичный сгорание и минимальные отложения.
• Сервопривод — точное управление дроссельными элементами и положением клапанов для плавной модуляции мощности в диапазоне 151–791 кВт.
• Клапан — электромагнитный/моторный запорно-регулирующий элемент для безопасной остановки подачи топлива при аварии.
• Электроды — элементы розжига и контроля искрообразования, рассчитаны на длительный ресурс и удобную замену в полевых условиях.

Технические параметры (кратко)

• Мощность: 151–791 кВт
• Расход топлива: 13–67 кг/ч
• Электропитание: 380 В, потребляемая мощность 1600 Вт
• Электродвигатель: 1100 Вт
• Длина пламенной трубы: 244 мм
• Противодавление: от -1 до 8.5 мбар
• Рабочая температура: от -10 до 50 °C
• Класс защиты: IP40

Интеграция и эксплуатация

• Рекомендуется согласовать параметры противодавления и местную автоматику при установке на водогрейные и паровые котлы.
• Пусконаладочные работы и настройку алгоритмов розжига и контроля пламени проводить квалифицированным персоналом.
• Регламентное обслуживание: проверка форсунок, фильтров, состояния электродов и датчика пламени каждые 3–6 месяцев в зависимости от качества топлива.

Преимущества

• Модульная конструкция упрощает ремонт и модернизацию.
• Комплекс элементов управления и защит позволяет обеспечить экономичное и безопасное сгорание дизельного топлива.
• Высокая надежность узлов (насос, трансформатор розжига, сервопривод) подтверждает применение в промышленной эксплуатации.

Итог: CIB Unigas PG60 — инженерно продуманная прогрессивная дизельная горелка для задач 2026 года, где важны точность управления, безопасность пуска и экономичность расхода топлива. При подборе учитывайте параметры котла, требования по противодавлению и программу обслуживания для стабильной и длительной эксплуатации.
