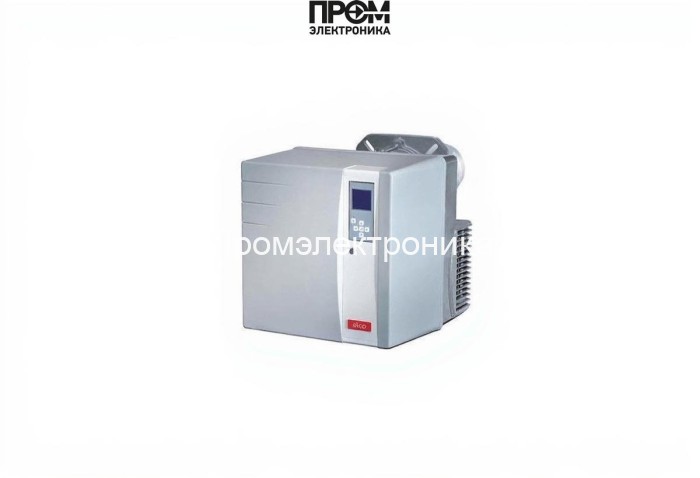

Дизельная горелка Elco VL 5.1200 DP KN — техническое описание

Дизельная горелка Elco VL 5.1200 DP KN (арт. 3833959) — промышленный автоматический агрегат для сжигания сверхлегкого дизельного топлива в диапазоне мощности 400–1186 кВт. Конструкция и алгоритмы управления обеспечивают стабильное горение при перепадах напряжения и отрицательных температурах. Устройство оптимизировано для применения в системах теплоснабжения и котельных, соответствующих нормам EN303 и DIN.

Ключевые технические характеристики

• Вид топлива: дизельная;
• Мощность горелки: от 400 до 1186 кВт;
• Исполнение: прогрессивная (многоступенчатое регулирование);
• Длина пламенной трубы: 215 мм, тип — короткая;
• Электропитание: 220 В;
• Электродвигатель: 1500 Вт; потребляемая электрическая мощность — 2095 Вт;
• Расход топлива: 33.7–100 кг/ч;
• Класс пылевлагозащиты: IP21; уровень шума: 71 дБ;
• Противодавление: от 0 до 9 мбар;
• Вес: 38.5 кг; габариты: 96.7×58.1×54.9 см;
• Тип соединения: Rp 3/8\"; рабочая температура: от −10 до +50 °C;
• Комплектация: с головой сгорания; в комплект входят теплоизоляционная прокладка, фланец и крепежные элементы; опции: система постоянной продувки, комплект для внешнего воздухозаборника.

Конструкция и состав горелки

• Корпус и звукоизоляция: кубический корпус с пластиковым звукоизоляционным кожухом для снижения уровня шума (71 дБ);
• Головка сгорания: короткая пламенная труба длиной 215 мм, обеспечивающая концентрированное и стабильное пламя;
• Топливная система: форсунка и насос, рассчитанные на расход 33.7–100 кг/ч при давлении, совместимом с указанным противодавлением 0–9 мбар;
• Электрооборудование: электродвигатель 1500 Вт, система управления MDE2 с информационным экраном, блок безопасности с защитой от спада сетевого напряжения;
• Монтажный комплект: фланец, теплоизоляционная прокладка и крепеж для упрощения установки на фланцевое соединение Rp 3/8\".

Преимущества и эксплуатационные достоинства

• Широкий рабочий диапазон мощности 400–1186 кВт — подходит для средних и крупных котельных;
• Экономичное энергопотребление и уменьшенные выбросы NOx благодаря оптимизации сгорания;
• Надёжность при температуре окружающей среды от −10 до +50 °C и при типовых сетевых колебаниях;
• Простота сервисного доступа — легкий доступ к головке горения и модульности узлов ускоряет регламентное обслуживание;
• Компактные габариты и невысокий вес (38.5 кг) облегчают транспортировку и монтаж.

Области применения — примеры реального использования

• Котлы отопления промышленных и коммунальных объектов: замена газовых горелок в резервных случаях или при отсутствии газовой сети;
• Теплогенераторы и блочные котельные для объектов социальной инфраструктуры: школы, больницы, административные здания;
• Промышленные установки с требованиями к стабильному тепловому режиму: сушки, технологические печи и промышленные тепловые пункты.

Обслуживание и эксплуатация

• Регламент: проверка форсунки и топливной магистрали 1 раз в сезон; диагностика системы MDE2 и блока безопасности при вводе в эксплуатацию и после капитальных ремонтов;
• Рекомендации: использование очищенного топлива с предфильтрацией, поддержание температуры помещения не ниже −10 °C при длительном хранении, периодическая проверка уплотнений и фланцев;
• Ремонтопригодность: модульная конструкция позволяет быстро заменить электродвигатель, блок управления или головку сгорания без демонтажа корпуса.

Подходит для следующих типов котлов

• Котлы отопления, соответствующие требованиям EN303;
• Теплогенераторы по DIN4794 / DIN30697;
• Котлы горячего теплоснабжения, где допускается использование дизельного топлива и максимальная мощность горелки укладывается в диапазон 400–1186 кВт.

FAQ

• Можно ли эксплуатировать при −15 °C?
