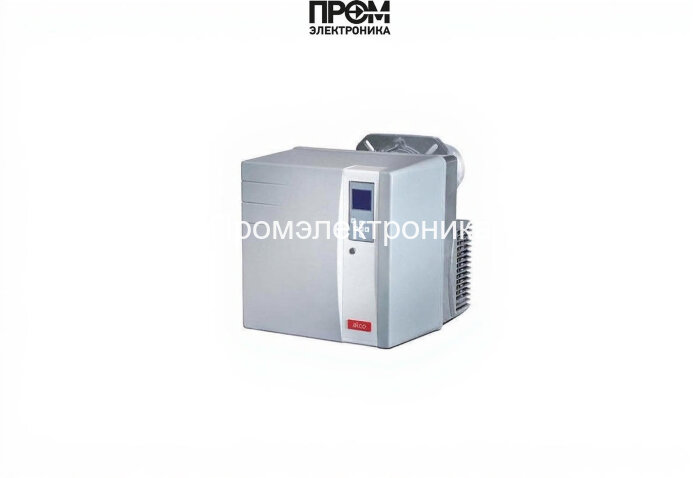

Дизельная горелка Elco VL 4.610 D KN

Дизельная горелка Elco VL 4.610 D (арт. 3833397) — техническое описание и руководство по применению

Дизельная горелка Elco VL 4.610 D представляет собой промышленно-ориентированное горелочное решение для теплогенераторов и котлов бытового и коммерческого назначения. Аппарат спроектирован как двухступенчатая система с широким диапазоном мощности от 195 до 610 кВт, что делает его универсальным вариантом для среднего и крупного отопительного оборудования.

Ключевые технические характеристики

• Вид топлива: дизельная
• Мощность: от 195 до 610 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: короткая (длина 220 мм)
• Электропитание: 220 В
• Потребляемая электрическая мощность: 785 Вт
• Электродвигатель вентилятора: 750 Вт
• Расход топлива: 14.3–30.3 кг/ч
• Противодавление: от 0 до 6 мбар
• Уровень шума: 69 дБ
• Вес: 42.7 кг
• Габариты (ШхВхГ): 86 × 46.5 × 47.4 см
• Рабочая температура: от −10 до +60 °C
• Комплектация: с головой сгорания
• Страна бренда: Италия

Конструкция и состав горелки

Конструкция Elco VL 4.610 D ориентирована на долговечность и простоту обслуживания. Корпус моноблока имеет компактную кубическую форму, выполнен из легкого алюминиевого сплава и защищён пластиковым кожухом. В состав горелки входят:

• модуль сгорания (огневая голова) — в поставке, регулируемая по положению для оптимальной адаптации к топке;
• высокопроизводительный осевой вентилятор с электродвигателем 750 Вт;
• модуль автоматики управления горением (питание 220 В) с защитой от пониженного напряжения;
• звукоизолирующий кожух и шумоглушитель для снижения уровня акустического давления до ≤69 дБ;
• воздушная заслонка с автоматическим закрытием при остановке горелки;
• подвижный фланец для быстрого доступа к элементам огневой головы при проведении ТО.

Преимущества и эксплуатационные преимущества

• Широкий диапазон мощности (195–610 кВт) обеспечивает гибкость при подборе для различных теплогенераторов и котлов.
• Экономичный расход топлива 14.3–30.3 кг/ч при высоком КПД горения.
• Низкие выбросы и чистое сжигание благодаря оптимизированной головке горелки.
• Двухступенчатая схема управления гарантирует стабильность работы при переменной тепловой нагрузке.
• Устойчивость к перепадам сетевого напряжения: автоматика защищает и автоматически перезапускает систему после восстановления питания.
• Простая конструкция и сдвижной фланец ускоряют монтаж и техобслуживание, минимизируя время простоя.
• Широкий рабочий диапазон температур (−10…+60 °C) позволяет эксплуатировать горелку в разных климатических зонах.

Реальные примеры использования

• Коммерческий объект (прачечная, склад): установка в паре с водогрейным котлом 300–500 кВт для стабильного обеспечения горячей воды и отопления в пиковые периоды сезона.
• Производственное помещение: применение в качестве резервного или основного источника тепла при технологических циклах, требующих высокой стабильности подачи топлива и температуры.
• Котельные временного характера: мобильные модульные котельные и временные теплогенераторы, где важна компактность, простота подключения и быстрая настройка.

Подходит для следующих типов котлов

• Чугунные и стальные водогрейные котлы средней и большой мощности;
• Теплогенераторы и паровые котлы, адаптированные под двухступенчатые горелочные установки;
• Блок-модульные котельные, где требуется компактность и простота монтажа.

Обслуживание и эксплуатация

Рекомендуется проводить регламентное техническое обслуживание не реже одного раза в год или по наработке топлива в соответствии с заводской документацией. Основные операции обслуживания:

• визуальный осмотр корпуса и кожуха, проверка герметичности воздушного канала;
• чистка огневой головы и форсунок, при необходимости регулировка положения головы;
• проверка состояния вентилятора и опор электродвигателя, смазка подшипников по регламенту;
• проверка блока автоматики, контактов, предохранительных устройств и тестирование аварийных режимов;
• контроль показателей выбросов и корректировка параметров горения при отклонениях.

Благодаря модульной конструкции большинство операций можно выполнить на месте без демонтажа горелки с котла: подвижный фланец обеспечивает быстрый доступ к узлам горения.

Рекомендации по безопасности

• Монтаж и пусконаладочные работы должны выполнять только квалифицированные сервисные инженеры.
• Использовать рекомендованные типы дизельного топлива и фильтровать заправляемое топливо во избежание засорения форсунок.
• Организовать регулярные проверки системы отвода продуктов сгорания и системы дымоудаления.

FAQ — Частые вопросы

• Вопрос: Можно ли использовать горелку на котле другого производителя?
  Ответ: Да, при условии совместимости по тепловой нагрузке и дизайну топки. Двухступенчатая схема и регулируемая головка обеспечивают адаптацию под большинство водогрейных и паровых котлов.
• Вопрос: Какой диапазон рабочего противодавления допустим?
  Ответ: Горелка гарантированно работает при противодавлении от 0 до 6 мбар.
• Вопрос: Требуются ли дополнительные шумопоглощающие мероприятия на объекте?
  Ответ: Заводская шумоизоляция снижает уровень до 69 дБ; в помещениях с повышенными требованиями к акустике возможно использование дополнительной звукоизоляции дымохода и корпуса котла.
• Вопрос: Какая гарантия и комплектность поставки?
• Ответ: Поставка осуществляется с заводской гарантией и полной технической документацией; в комплект входит огневая голова и базовый монтажный набор.

Для закупки, проектирования поставки и технической консультации приобретайте оборудование у компании Промэлектроника — пишите на sales@prom-elec.com. Специалисты компании помогут подобрать комплектацию, подготовить коммерческое предложение и организовать доставку и сервис.

Elco VL 4.610 D (Италия) — устойчивое, экономичное и легко обслуживаемое решение для задач отопления и технологического нагрева, где требуется надежная двухступенчатая дизельная горелка с широкой зоной регулирования мощности.
