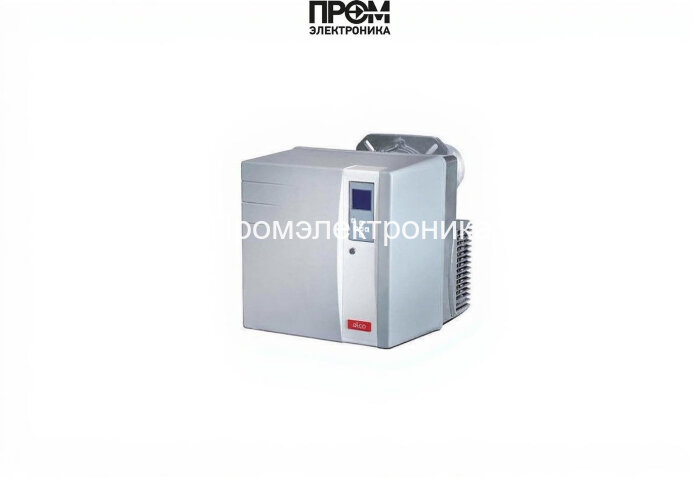

Дизельная горелка Elco VL 4.460 D KN

Elco VL 4.460 D — техническое описание и состав узлов

Дизельная горелка Elco VL 4.460 D — промышленный двухступенчатый модуль для теплогенерации мощностью 180–460 кВт, разработанный для надежной круглогодичной эксплуатации в коммерческих и промышленных котельных. Конструкция ориентирована на простоту обслуживания, энергоэффективность и минимизацию простоев при эксплуатации в диапазоне температур от −10 до +60 °C. Описание отражает конструктивные особенности и ключевые эксплуатационные параметры для специалистов по монтажу и сервису.

Ключевые технические параметры

• Мощность: 180–460 кВт, двухступенчатое регулирование.
• Расход топлива: 15.2–38.8 кг/ч при номинальных режимах.
• Электропитание: 220 В, электродвигатель 750 Вт, потребление ≈785 Вт.
• Класс защиты: IP21; уровень шума ≈69 дБ.
• Габариты и масса: 59×49×49 см, вес 39.7 кг; короткая пламенная труба 220 мм.

Состав основных узлов

• Топливный насос — самовсасывающий узел с фильтром и регулятором давления, обеспечивает стабильную подачу дизельного топлива и поддержание расхода в заданном диапазоне.
• Датчик пламени — фотоэлектрический сенсор для контроля присутствия факела; интегрирован в систему безопасности автоматики.
• Топочный автомат — блок управления с защитой от перепадов напряжения, логикой повторного включения и диагностикой неисправностей.
• Трансформатор розжига — высоковольтный блок для электродов, обеспечивает надежное поджигание топлива при старте.
• Реле давления — монитор давления топлива в магистрали, блокирует подачу при отклонениях от нормы и предотвращает аварии.
• Форсунки — смесительные элементы головки сгорания, оптимизированные для равномерного распыла и топливной экономичности.
• Сервопривод — исполнительный механизм для регулировки положения заслонок и мощности, обеспечивает точную двухступенчатую модуляцию.
• Клапан (запорный/предохранительный) — обеспечивает герметичность топливной системы и аварийную остановку подачи при необходимости.
• Электроды — комплект зажигания и ионизации, устойчивые к температурным нагрузкам и рассчитанные на длительный ресурс.

Преимущества конструкции

• Модульная компоновка облегчает доступ к ключевым узлам: замена форсунок, обслуживание насоса и проверка датчика пламени выполняются без демонтажа корпуса.
• Сбалансированная топливная магистраль и реле давления минимизируют риск детонации и гидравлических ударов в системе.
• Автоматика обеспечивает безопасность, быстрый розжиг и стабильную работу при перепадах сети.
• Оптимизированная головка сгорания и трансформатор розжига сокращают время пуска и уменьшают расход топлива в переходных режимах.

Рекомендации по эксплуатации и обслуживанию

• Регулярная проверка топливного фильтра и насоса — ежемесячно при интенсивной эксплуатации.
• Проверка работы датчика пламени и состояния электродов — перед сезоном и после аварийных остановок.
• Своевременная замена форсунок и калибровка сервопривода — при снижении эффективности горения или подъеме выбросов.
• Использование оригинальных запчастей и соблюдение регламентов производителя повышают срок службы агрегата и экономичность.

Elco VL 4.460 D — практичное решение для объектов, где требуется надежная дизельная горелка с точной автоматикой и простым доступом к узлам обслуживания. При проектировании систем отопления учитывайте номинальные параметры горелки и требования по противопожарной безопасности и вентиляции.
