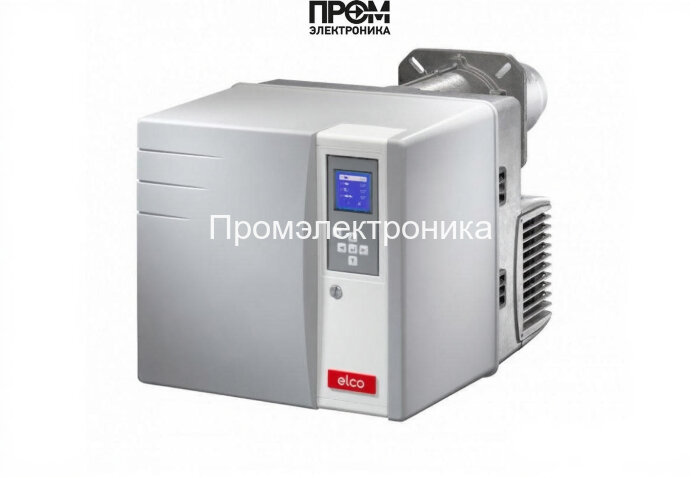

Дизельная горелка Elco VL 4.460 D — техническое описание

Дизельная горелка Elco VL 4.460 D (арт. 3833182) — промышленный двухступенчатый источник пламени для котлов средней и высокой мощности. Предназначена для сжигания сверхлёгкого дизельного топлива при номинальной мощности от 180 до 460 кВт. Разработана для работы в системах горячего водоснабжения, парогенерации и технологического отопления с требованием стабильного горения, минимальных выбросов и автоматизированного контроля.

Ключевые технические характеристики

• Вид топлива: дизельная
• Мощность горелки: 180–460 кВт
• Исполнение: двухступенчатая (partial / full)
• Электропитание: 220 В, потребляемая мощность 545 Вт
• Расход топлива: 15.2–38.8 кг/ч
• Противодавление на выходе: 0–5 мбар
• Класс пылевлагозащиты: IP21
• Уровень шума: до 70 дБ
• Рабочая температура: −10…+60 °C
• Вес: 39.7 кг; Габариты: 64×46.5×47.5 см
• Тип соединения: Rp 3/8"
• Страна бренда: Италия
• Комплектация: без головы сгорания (головку и адаптирующие элементы поставляют отдельно по запросу)

Конструкция и состав горелки

Серия VL — моноблочная конструкция, корпус из алюминия с полипропиленовым кожухом для звукоизоляции и защиты от внешних воздействий. Основные узлы и комплектующие:

1. электродвигатель и вентилятор подачи воздуха;
2. горелочный насос и фильтр на входе топлива;
3. форсунка (одна) с возможностью двух режимов давления;
4. два регулятора давления топлива для ступенчатой работы;
5. скользящий фланец для адаптации к камере сгорания;
6. блок автоматики с микропроцессорным управлением и дисплеем MDE2;
7. воздушная заслонка с автоматическим закрыванием при остановке.

Примечание: базовая комплектация указывается как «без головы сгорания» — при монтаже необходимо заказать головку и монтажный комплект в соответствии с конфигурацией котла.

Преимущества и эксплуатационные достоинства

• широкий диапазон мощности (180–460 кВт) позволяет применять горелку на разных типах котлов;
• два давления для экономии топлива при частичной нагрузке и обеспечения полной мощности при пике потребления;
• низыe шумовые характеристики (≤70 дБ) и высокий уровень защиты IP21;
• встройка микропроцессорной автоматики с дисплеем и системой сохранения настроек RTC — быстрый ввод в эксплуатацию и диагностика;
• устойчивая работа при противодавлении до 5 мбар, что критично для нестандартных камер сгорания;
• итальянское качество сборки и доступность запасных частей.

Области применения — примеры реального использования

• Промышленные котельные зданий общественного и коммерческого назначения: замена или модернизация существующих дизельных горелок на напорных котлах горячего водоснабжения.
• Технологические установки пищевого и химического производства, где требуется стабильная подача тепла и точный контроль нагрева.
• Паровые котлы средней мощности для прачечных, пралень и тепловых участков производства.
• Резервное и пиковое отопление на объектах с перебоями газоснабжения — в составе автоматизированных систем переключения.

Обслуживание и эксплуатация

Для обеспечения долговечной и безопасной работы рекомендуется следующий регламент:

• ежедневный визуальный контроль состояния корпуса, электрических подключений и индикаторов автоматики;
• ежемесячная проверка фильтра топлива и состояние форсунки, при необходимости — промывка или замена;
• профилактическая проверка п/м электроники и контроль напряжения сети (защита при падении <185 В и возобновление >195 В встроены в автоматику);
• годовое сервисное обслуживание: проверка уплотнений, износа ротора/вентилятора, тест на соответствие выбросов и оптимизации настроек давления;
• в случае монтажа головки сгорания — проверка состояния фланцевой прокладки и плотности соединения.

Совместимость с котлами

Elco VL 4.460 D подходит для большинства водогрейных и паровых котлов со следующими требованиями:

• тепловая нагрузка котла в диапазоне 180–460 кВт;
• возможность подсоединения горелки с Rp 3/8" и наличием монтажного фланца соответствующего размера;
• камера сгорания, допускающая противодавление до 5 мбар;
• электропитание 220 В и заземление согласно ПУЭ.

FAQ — часто задаваемые вопросы

Поставляется ли горелка с головкой сгорания?

Базовая комплектация указывается как «без головы сгорания». Головки и адаптеры поставляются отдельно в зависимости от типа котла.

Какая минимальная рабочая температура?

Нормальная эксплуатация при температуре от −10 °C; при более низких температурах требуется организация подогрева топлива и утепления агрегата.

Как осуществляется управление и диагностика?

Управление производится микропроцессором с пятикнопочной панелью и дисплеем MDE2; отображаются текущие параметры и аварийные коды для быстрой диагностики.

Подходит ли для газовых котлов?

Нет — горелка разработана для дизельного топлива. Для газовых установок требуются специализированные газовые горелки.

Заключение и поставки

Elco VL 4.460 D — технически сбалансированное решение для промышленных и коммерческих котельных, сочетающее двухступенчатую топливную подачу, встроенную автоматику и простоту обслуживания. Для подбора конфигурации, проверки совместимости с вашим котлом и заказа головки сгорания обращайтесь к поставщику Промэлектроника: sales@prom-elec.com. Наши специалисты помогут подготовить коммерческое предложение и рассчитать сроки поставки и монтажа.
