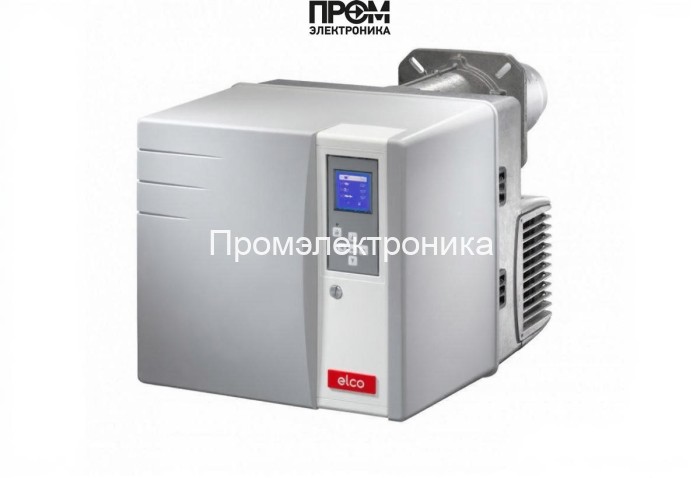

Дизельная горелка Elco VL 4.440 D KL — техническое описание

Дизельная горелка Elco VL 4.440 D KL (арт. 3836615) — промышленное решение для надежного сжигания сверхлёгкого дизельного топлива с диапазоном полезной мощности 180–440 кВт. Горелка исполнена в двухступенчатом режиме управления, оснащена удлинённой пламенной трубой длиной 360 мм и предназначена для автоматической работы в составе отопительных установок и парогенераторов. Продукт разработан с учётом требований безопасности и энергоэффективности; оптимален для средних и крупных котельных.

Ключевые технические характеристики

• Вид топлива: дизельная (сверхлёгкое дизельное топливо)
• Мощность горелки: 180–440 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: удлинённая, длина 360 мм
• Расход топлива: 25.3–37 кг/ч
• Электропитание: 220 В
• Потребляемая электрическая мощность: 750 Вт
• Класс пылевлагозащиты: IP41
• Уровень шума: 70 дБ (со звукоизолирующим кожухом)
• Противодавление: 0–5 мбар
• Габариты: 100 × 46.5 × 47.5 см
• Вес: 30 кг
• Рабочая температура: −10 … +60 °C
• Страна бренда: Италия

Конструкция и комплект поставки

Конструкция горелки Elco VL 4.440 D KL разработана для простоты монтажа и обслуживания. В состав горелки входят:

• длинная пламенная голова со специальным профилем для снижения выбросов NOx (класс II по EN267);
• форсунки для механического распыления топлива (комплект форсунок по мощности);
• встроенный вентилятор высокой производительности;
• серводвигатель воздушной заслонки STE 4,5;
• датчик контроля пламени MZ 770 S;
• блок управления автоматом горения TCH 2xx с системой MDE2 для хранения данных и настроек;
• съёмный звукоизолирующий кожух из пластика;
• монтажные принадлежности и комплект электрооборудования.

Преимущества и эксплуатационные особенности

1. Двухступенчатое регулирование обеспечивает стабильную работу в частичных нагрузках и оптимизацию расхода топлива.
2. Удлинённая пламенная труба и специальная голова снижают эмиссию NOx, соответствуя требованиям EN267.
3. Автоматизация (TCH 2xx + MDE2) позволяет сохранять настройки, контролировать работу и автоматически перезапускаться после кратковременных сбоев напряжения.
4. Пылевлагоустойчивый корпус IP41 и работа при температуре до −10 °C обеспечивают пригодность для большинства помещений котельной.
5. Низкий уровень шума — до 70 дБ — благодаря звукоизоляции, что важно для объектов с требованием по уровню акустики.
6. Простота монтажа, наладки и дальнейшего обслуживания — снижение времени простоя и эксплуатационных затрат.

Обслуживание и эксплуатация

• Ежемесячная проверка: визуальный осмотр пламенной головы, целостности кожуха и состояния воздушной заслонки.
• Каждые 3–6 месяцев: проверка и чистка форсунок, контроль параметров распыла, проверка работы датчика пламени MZ 770 S и сервопривода STE 4,5.
• Ежегодное обслуживание: регулировка автоматики TCH 2xx, проверка состояния вентилятора и электрических соединений, при необходимости замена изнашиваемых деталей.
• Рекомендуется использовать систему фильтрации топлива и соблюдать требования по качеству топлива, чтобы обеспечить расход 25.3–37 кг/ч при заявленной мощности.

Примеры реального использования

• Промышленная котельная среднего размера: работа в двухступенчатом режиме при переменных нагрузках, экономичный расход топлива и снижение выбросов NOx при отопительном сезоне.
• Теплогенератор на промышленном предприятии: стабильная подача тепла в цеховую систему при противодавлении до 5 мбар.
• Резервная или основная котельная в здании коммерческого назначения: автоматический запуск/останов и сохранение настроек после отключений сети.

Для каких котлов подходит

Горелка совместима с котлами, соответствующими стандартам EN303, а также с теплогенераторами по DIN4794 / DIN30697. Рекомендуется использовать на стальных и чугунных котлах, рассчитанных на указанный диапазон мощности (180–440 кВт) и допускающих противодавление до 5 мбар.

FAQ — Часто задаваемые вопросы

1. Подходит ли горелка для наружной установки?

Горелка рассчитана на эксплуатацию при температуре от −10 до +60 °C. При наружной установке требуется оборудование теплозащитой и защита от атмосферных воздействий — установка в отапливаемое помещение или навес.

2. Какой расход электроэнергии у горелки?

Потребляемая электрическая мощность — 750 Вт. Номинальное питание — 220 В.

3. Как обеспечить низкий уровень выбросов?

Используйте штатную пламенную голову и рекомендованные форсунки, настройте автомат TCH 2xx и соблюдайте регламент технического обслуживания. Горелка имеет конструктивные решения для снижения NOx (класс II по EN267).

4. Какие запасные части подлежат регулярной замене?

Форсунки, фильтры топлива, уплотнения и при необходимости компоненты системы подачи воздуха (вентилятор, сервопривод). Рекомендуется иметь комплект монтажных принадлежностей и расходников на складе.

5. Можно ли интегрировать горелку в систему удалённого мониторинга?

Блок управления с MDE2 хранит данные и настройки; при проектировании системы возможна интеграция с внешними контроллерами и SCADA при подключении соответствующих интерфейсов.

Горелка Elco VL 4.440 D KL — технически сбалансированное решение для тех, кто ценит надёжность, автоматизацию и соответствие европейским стандартам. Для покупки, консультации по подбору и организации поставки обращайтесь в компанию Промэлектроника: sales@prom-elec.com. Специалисты помогут подобрать комплектацию под вашу котельную и рассчитать расход топлива и габаритные требования.

Данные характеристики: мощность 180–440 кВт, расход топлива 25.3–37 кг/ч, питание 220 В, потребляемая мощность 750 Вт, IP41, уровень шума 70 дБ, противодавление 0–5 мбар, габариты 100×46.5×47.5 см, вес 30 кг, рабочая температура −10…+60 °C.
