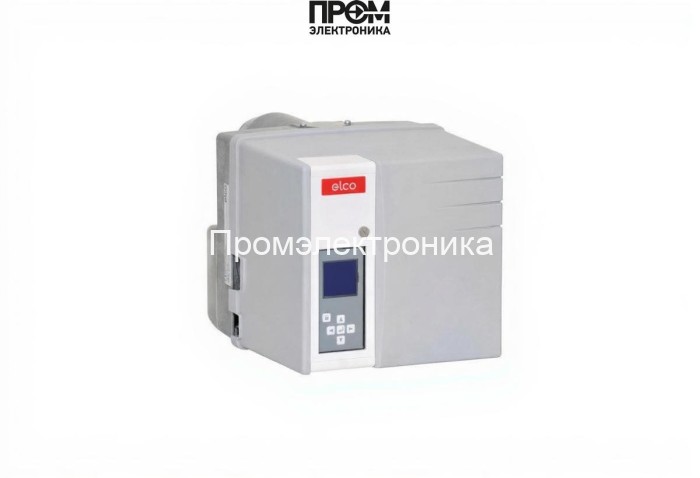

Дизельная горелка Elco VE2.100 D

Дизельная горелка Elco VE2.100 D — техническое и структурное описание

Техническая документация описывает конструктивные и функциональные особенности двухступенчатой дизельной горелки Elco VE2.100 D (50–100 кВт). Решение ориентировано на промышленные и коммунальные установки, где критичны точность подачи топлива, стабильность розжига и встроенные защитные алгоритмы микропроцессорной автоматики. В нижеследующем тексте выделены ключевые конструктивные узлы и их роль в обеспечении надежной и энергоэффективной работы при рабочем диапазоне противодавления 0–1.6 мбар и температуре эксплуатации от −10 до +50 °C.

Ключевые узлы и их назначение

• Топливный насос — обеспечивает строго дозированную подачу дизтоплива к форсунке при двухступенчатом режиме, поддерживает стабильное давление в топливной магистрали и минимизирует кавитацию при низких температурах.
• Форсунки (сопла) — формируют факел и обеспечивают оптимальное распыление топлива; подбираются по сечению под требуемую мощность, допускается замена при регламентном обслуживании.
• Датчик пламени — фиксирует наличие стабильного горения и передаёт сигнал в блок автоматики для поддержания режимов и аварийного отключения при исчезновении пламени.
• Топочный автомат (блок управления) — микропроцессорная система MDE2 реализует алгоритмы быстрого розжига, двухступенчатой регулировки мощности, защиту по ошибкам и отображение кодов состояния на экране.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов розжига, обеспечивая надежное и быст­рое возникновение и поддержание пламени в начальной фазе.
• Электроды — инициируют искру розжига и служат в паре с датчиком пламени и трансформатором для контроля стабильности воспламенения.
• Реле давления — контролирует величину топлива/воздуха и защищает систему при превышении допустимых значений противодавления; интегрируется в блок автоматики для безопасного отключения.
• Сервопривод — управляет положением заслонок и дозирующими элементами, обеспечивая точную подстройку подачи воздуха и топлива при переключении между ступенями.
• Клапан — запорный элемент топливной магистрали, реализует быстродействующее перекрытие подачи в аварийных режимах и при остановке горелки.

Инженерно-технические преимущества

• Моноблочная конструкция с доступным фланцем для быстрой замены сопел и обслуживания насоса.
• Оптимизированные гидравлические и электрические интерфейсы для интеграции в современные котельные схемы и системное управление 2026 года.
• Снижение выбросов в соответствии с EN267 класса III при соблюдении рекомендованных режимов эксплуатации.

Рекомендации по эксплуатации и обслуживанию

• Регулярная проверка фильтров топлива и состояния форсунки; замена электродов и проверка трансформатора раз в год в условиях интенсивной эксплуатации.
• Диагностика через интерфейс MDE2: мониторинг кодов ошибок реле давления, датчика пламени и состояния сервоприводов.
• Использование качественного дизельного топлива вязкостью до 6 мм²/с при 20 °C и соблюдение интервалов обслуживания для гарантированной долговечности узлов.

Elco VE2.100 D — решение для профессиональной установки, сочетающее точность дозировки, быстрый розжиг и продвинутую автоматику для стабильной работы котельных мощностью 50–100 кВт.
