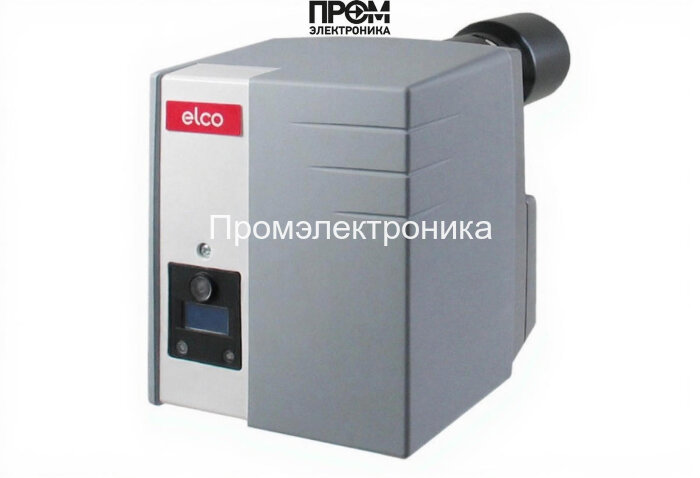

Дизельная горелка Elco VL 3.290 D (арт. 3833072) — техническое описание

Дизельная горелка Elco VL 3.290 D — промышленный двухступенчатый агрегат для сжигания сверхлёгкого дизельного топлива с диапазоном тепловой мощности 130–290 кВт. Бренд: Elco (Италия). Номер изделия: 3833072. Предназначена для установки в теплогенераторах и нагнетательных генераторах тёплого воздуха, а также в котлах, разработанных по стандартам EN303, DIN 4794 и DIN 30697. Технический класс исполнения предусматривает применение в сухих, проветриваемых помещениях при температуре окружающей среды от −10 до +60 °C и при противодавлении в камере сгорания от 0 до 3 мбар.

Ключевые технические характеристики

• Вид топлива: дизельная
• Мощность: от 130 до 290 кВт
• Исполнение: двухступенчатая регулировка
• Тип пламенной трубы: короткая, длина пламенной трубы — 180 мм
• Электропитание: 220 В
• Электродвигатель вентилятора: 250 Вт
• Потребляемая электрическая мощность: 445 Вт
• Расход топлива: 11.8–17.7 кг/ч
• Класс пылевлагозащиты: IP41
• Уровень шума: 67 дБ
• Вес: 30 кг
• Габариты (Д×Ш×В): 75.6×40.6×37.9 см
• Комплектация: головка сгорания с уплотнительной прокладкой фланца, крепёжные элементы, пакет технической документации

Конструкция и состав горелки (что входит)

• Моноблочный алюминиевый корпус с эргономичным съемным пластиковым кожухом — обеспечивает простоту монтажа и доступ к узлам.
• Головка горелки с фланцем и уплотнительной прокладкой — для формирования факела и оптимального смесеобразования.
• Высокопроизводительный вентилятор на электродвигателе 250 Вт — обеспечивает подачу воздуха и создание стабильного процесса горения.
• Топливная система и дозирующий узел — обеспечивают расход 11.8–17.7 кг/ч в рабочем диапазоне мощности.
• Интерактивная система управления MDE2 — настройка режимов, диагностика и интерфейс для наладки.
• Шумоглушитель и звукоизоляционный кожух — уровни шума ограничены примерно 67 дБ.
• Сдвижной фланец и крепёжные элементы — для удобного демонтажа головы горелки при обслуживании.

Преимущества

• Высокий КПД горения за счёт оптимизированной головки и качественного смесеобразования.
• Низкий уровень выбросов оксидов азота и других загрязнителей при корректной настройке и обслуживании.
• Полностью автоматический режим работы с двухступенчатой регулировкой мощности.
• Компактный и эргономичный корпус, упрощающий монтаж в ограниченном пространстве котельной.
• Невысокое энергопотребление — потребляемая мощность 445 Вт, экономичное электрическое питание 220 В.
• Удобство сервисного обслуживания: сдвижной фланец для доступа к пламенной головке.

Области реального применения — примеры

1. Промышленные котельные и теплогенераторы для отапливания складских и производственных помещений мощностью 130–290 кВт.
2. Нагревательные установки для сельскохозяйственных сушилок — обеспечивает стабильное и равномерное тепло при контролируемом расходе топлива 11.8–17.7 кг/ч.
3. Технологические печи и климатические установки на производствах пищевой и деревообрабатывающей промышленности, где требуются короткая пламенная труба (180 мм) и низкое противодавление (0–3 мбар).
4. Резервные и временные решения для строительных объектов и арендуемого оборудования, где важна простота монтажа и эксплуатационная надёжность.

Обслуживание и эксплуатация

• Рекомендуемая периодичность проверки: внешняя инспекция — ежемесячно, полное сервисное обслуживание с очисткой головки и проверкой насоса — каждые 6–12 месяцев в зависимости от режима работы.
• Очистка пламенной головки и проверка уплотнений выполняется после демонтажа с помощью сдвижного фланца; при необходимости замените прокладки и форсунки.
• Проверяйте фильтры топливной системы и состояние электропроводки; соблюдайте защиту IP41 — установка в проветриваемом, сухом помещении.
• При эксплуатации в пределах рабочих температур (−10…+60 °C) и допустимого противодавления (0–3 мбар) обеспечивается стабильная работа и заданные параметры горения.
• Используйте рекомендованные сервисные комплекты и оригинальные запчасти Elco для сохранения характеристик и гарантийных обязательств.

Совместимость с котлами

Горелка подходит для установки на котлы и теплогенераторы, имеющие соответствующие фланцы и параметры давления, в том числе изделия, спроектированные под стандарты EN303, DIN 4794 и DIN 30697. Благодаря компактным габаритам и короткой пламенной трубе (180 мм) Elco VL 3.290 D совместима с агрегатами, где требуется короткий факел и ограниченное пространство камеры сгорания.

FAQ — частые вопросы

• Какой минимальный и максимальный тепловой выход? — Диапазон мощности 130–290 кВт.
• Какие требования к электропитанию? — Обычное напряжение 220 В; номинное потребление 445 Вт, вентилятор на двигателе 250 Вт.
• Каков расход топлива? — От 11.8 до 17.7 кг/ч в зависимости от уровня мощности.
• Можно ли устанавливать на наружных объектах? — Установка возможна только в сухих проветриваемых помещениях; защита IP41 не обеспечивает полную защиту от влаги и прямого атмосферного воздействия.
• Какие сервисные операции можно выполнить самостоятельно? — Визуальная проверка, очистка внешнего кожуха и фильтров; техническое обслуживание головки и регулировку должен выполнять квалифицированный сервисный инженер.

Для заказа, подбора комплектующих и проведения пусконаладочных работ обращайтесь в компанию Промэлектроника: sales@prom-elec.com — мы поможем выбрать оптимальную конфигурацию и предоставим сервис согласно техническим требованиям.

Технические параметры указаны на основании заводской спецификации. Перед монтажом ознакомиться с руководством по эксплуатации и требованиями производителя.
