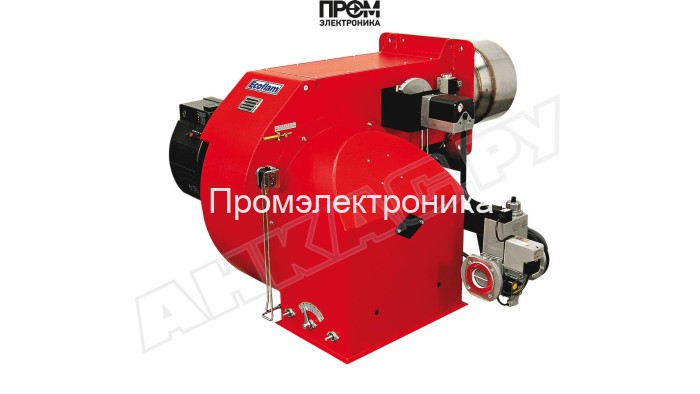

Газовая горелка Ecoflam BLU 7000.1 PR TC VGD 40.125

Газовая горелка Ecoflam BLU 7000.1 PR TC VGD 40.125 — техническое описание и состав

Представленная газовая горелка Ecoflam BLU 7000.1 PR TC VGD 40.125 спроектирована для промышленных котельных и технологических печей, где требуется высокая удельная мощность, точная модуляция пламени и надёжность компоновки. Это модульное решение сочетает в себе проверенные конструктивные узлы и современные алгоритмы управления, обеспечивая энергоэффективную работу в диапазоне 1500–7500 кВт при сохранении низких выбросов.

Ключевые технические параметры

• Мощность: 1500–7500 кВт;
• Длина пламенной трубы: 470 мм (короткая);
• Электропитание: 220–380 В; электродвигатель 15 кВт;
• Номинальный диаметр: DN 125; класс защиты корпуса IP40;
• Давление газовой рампы: 13–48.5 мбар; противодавление: 0–22 мбар;
• Рабочая температура: −10…+60 °C; габариты: 168.2×121×98.5 см.

Конструктивные элементы и состав горелки

Конструкция выполнена по модульному принципу для упрощённого монтажа и обслуживания. В обязательный состав входят следующие узлы и компоненты, критические для безопасной и эффективной работы:

• топливный насос — обеспечивает стабильную подачу газа/смеси в рампу при заданном давлении;
• датчик пламени — оптический/ионный модуль контроля наличия горения и защиты от пропадания пламени;
• топочный автомат — блок логики последовательности розжига, управления модуляцией и аварийными сигналами;
• трансформатор розжига — высоковольтный генератор искры для инициирования поджига;
• реле давления — контроль минимального/максимального давления в газовой рампе и сигнализация аварий;
• форсунки (сопловые группы) — точная дозировка топлива и формирование оптимальной факельной геометрии;
• сервопривод — исполнитель для регулировки воздуха/газа и модуляции мощности;
• клапан — газовый запорный и регулирующий элемент с быстрым срабатыванием на авариях;
• электроды — ионизационные/поджигающие электроды, обеспечивающие стабильный старт и контроль горения.

Эксплуатационные преимущества и рекомендации

• Прогрессивная модуляция пламени снижает термические колебания и оптимизирует расход топлива;
• Модульная компоновка упрощает замену форсунок, электродов и сервоприводов при плановом обслуживании;
• Рекомендуется интеграция с системами дистанционного мониторинга и защитой по давлению и отсутствию пламени;
• Регламентное обслуживание: проверка герметичности газовой рампы, чистка сопловых групп, тестирование трансформатора розжига и датчика пламени.

Данное описание ориентировано на специалистов по эксплуатации и монтажу котельного оборудования, учитывает основные характеристики и составные части горелки, что облегчает выбор, настройку и техобслуживание в условиях промышленных нагрузок.
