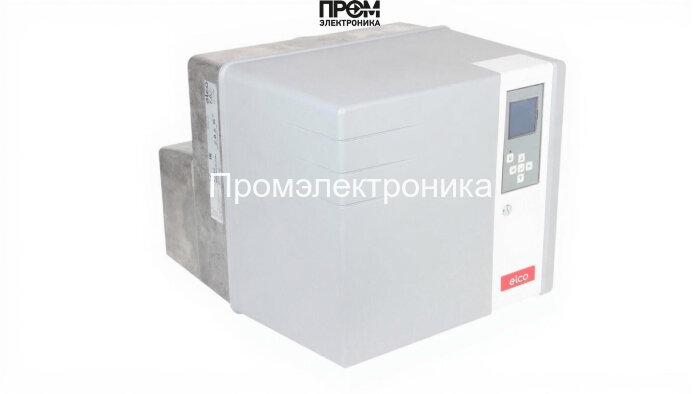

Дизельная горелка Elco VL 3.290 D — техническое описание

Дизельная горелка Elco VL 3.290 D (арт. 3832894) — моноблочная двухступенчатая автоматизированная горелка для эксплуатации на сверхлёгком дизельном топливе. Проектирована для среднего диапазона мощностей и предназначена для оснащения котельных установок и теплогенераторов. Соответствует требованиям по выбросам EN 267 (класс 2), обеспечивает стабильное и энергоэффективное горение при минимальном обслуживании.

Ключевые технические характеристики

• Вид топлива: дизельная;
• Мощность горелки: от 130 до 290 кВт;
• Исполнение: двухступенчатая;
• Электропитание: 220 В;
• Электродвигатель: 250 Вт;
• Потребляемая электрическая мощность: 445 Вт;
• Расход топлива: 11.8 - 17.7 кг/ч;
• Противодавление: от 0 до 3 мбар;
• Класс пылевлагозащиты: IP41;
• Уровень шума: не более 67 дБ;
• Вес: 30 кг; габариты: 57.6×40.6×37.9 см;
• Рабочая температура: от -10 до +60 °C;
• Страна бренда: Италия.

Конструкция и состав горелки

Конструкция Elco VL 3.290 D ориентирована на промышленную надёжность и простоту обслуживания. Основные элементы:

• корпус из коррозионно-стойкого алюминия с лёгкосъёмным полимерным кожухом (звукозащита и защита от механических воздействий);
• форсунка (одна) с двумя режимами давления для частичной и полной нагрузки;
• топливный насос с двумя регуляторами давления и входным фильтром;
• вентилятор с электродвигателем 250 Вт для принудительной подачи воздуха;
• сервопривод и воздушная заслонка (закрывается при отключении для снижения теплопотерь);
• встроенный микропроцессорный блок управления с пятикнопочной панелью и дисплеем;
• система защиты автоматики от перепадов напряжения (безопасное отключение при < 185 В, автоматическое возобновление > 195 В).

Комплектация: моноблок включает насос, насосную группу, блок управления, вентилятор и кожух. В комплект поставки не входят: головка сгорания и газовая рампа (см. спецификацию поставки).

Преимущества

• двухступенчатый режим обеспечивает экономичную эксплуатацию при частичной нагрузке;
• моноблочная компоновка — компактность и простота монтажа;
• низкий уровень шумов (≤67 дБ) — приемлемо для котельных и теплогенераторов в ограниченном пространстве;
• высокая энергоэффективность за счёт оптимизации подачи топлива и воздуха;
• удобство обслуживания — лёгкий доступ к огневой головке, модульная конструкция;
• соответствие экологическим требованиям EN 267 (класс 2) — снижение вредных выбросов.

Примеры реального использования

• районные теплогенераторы и котельные площадки мощностью 150–250 кВт для отопления общественных зданий и жилых микрорайонов;
• промышленные процессы с потребностью в горячей воде или технологическом тепле (пищевое производство, химия, СТО);
• резервные и пиковые установки при нестабильном газоснабжении, где требуется быстрое переключение на дизельное топливо;
• модернизация старых котлов с целью повышения автоматизации и снижения выбросов — за счёт адаптивного фланца и регулировки давления топлива.

Обслуживание и эксплуатация

Рекомендуемая периодичность обслуживания и ключевые операции:

1. ежемесячная визуальная проверка состояния кожуха, электрических соединений и уровней вибрации;
2. замена или очистка входного фильтра топлива по регламенту (зависит от качества топлива);
3. проверка и очистка огневой головки после каждых 500–1000 моточасов в зависимости от условий эксплуатации (головка в комплект не входит — требуется оригинальная запчасть);
4. контроль параметров работы через дисплей блока управления и корректировка настроек через пятикнопочную панель;
5. профилактическая проверка датчиков давления и регуляторов насоса перед началом отопительного сезона;
6. при эксплуатации при температуре ниже 0 °C использовать антифризные мероприятия и хранить топливо с учётом температурной стабильности.

Автоматика обеспечивает безопасное отключение при падении напряжения < 185 В и автоматическое восстановление работы при > 195 В. Для долговременной надежности используйте рекомендованные запасные части и оригинальные расходные элементы.

Совместимость — для каких котлов подходит

• среднемощные водогрейные котлы и паровые котлы с камерой сгорания, рассчитанные на мощность 130–290 кВт;
• теплогенераторы промышленного и коммунального назначения;
• котлы с возможностью монтажа моноблочных горелочных устройств и наличием фланцевого соединения (есть сдвижной фланец для адаптации);
• может устанавливаться при модернизации котлов старых серий при соблюдении требований по противодавлению (0–3 мбар) и габаритам.

FAQ

На каком топливе работает горелка?

Дизель (сверхлёгкое). Использование другого топлива требует согласования с производителем.

Какая фактическая мощность и расход топлива?

Номинальная мощность в диапазоне 130–290 кВт, расход 11.8–17.7 кг/ч в зависимости от режима работы.

Входит ли огневая головка в комплект?

Нет — головка сгорания и газовая рампа не поставляются и приобретаются отдельно при необходимости.

Какие требования к электропитанию и защите?

Стандартное питание 220 В. Автоматика защищена от скачков напряжения; при нестабильной сети рекомендуется установка ИБП или стабилизатора.

Какие интервалы обслуживания?

Осмотр — ежемесячно; очистка огневой головки — по моточасам (500–1000 ч); фильтры — по фактическому загрязнению топлива.

Приобретение и гарантийное обслуживание

Для надежной поставки, грамотного подбора запасных частей и сервисного сопровождения рекомендуем приобретать горелки у официального поставщика — компании Промэлектроника. Контакт: sales@prom-elec.com. Специалисты компании помогут подобрать комплектацию с учётом отсутствующей в базовой поставке огневой головки и осуществят техническую консультацию по монтажу и наладке.

Elco VL 3.290 D — технически выверенное решение для тех, кто ищет надёжную, энергоэффективную и простую в обслуживании дизельную горелку для среднемощных котельных установок.
