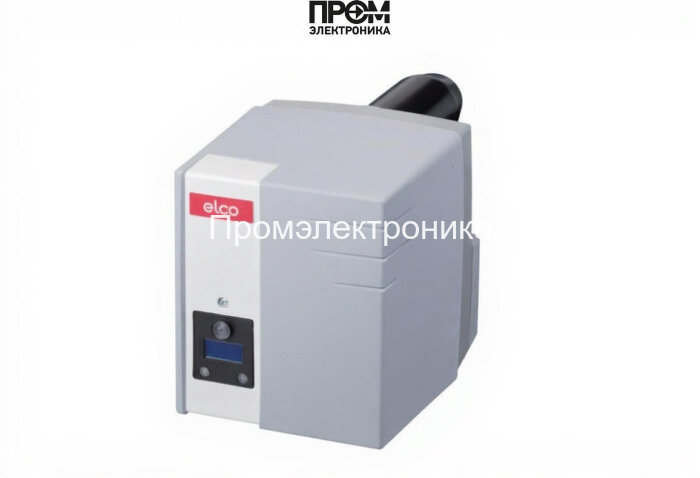

Дизельная горелка Elco VB 1.35 — техническое описание

Дизельная горелка Elco VB 1.35 (арт. 3832628) — промышленное отопительное устройство для сжигания бытового сверхлёгкого дизельного топлива (EL). Разработана в соответствии с требованиями экологической линейки «Low NOx» и соответствует классу III по стандарту EN267. Горелка ориентирована на эксплуатацию в котельных и теплогенераторах, совместима с котлами по EN303 и теплогенераторами по DIN4794 / DIN30697.

Ключевые технические характеристики

• Вид топлива: дизельная (EL)
• Мощность горелки: от 26 до 35 кВт
• Исполнение: одноступенчатая
• Электропитание: 220 В
• Расход топлива: 2.1–3 кг/ч
• Потребляемая электрическая мощность: 207 Вт
• Класс пылевлагозащиты: IP21
• Уровень шума: 59 дБ (макс.)
• Противодавление: от 0 до 0.9 мбар
• Вес: 12 кг
• Габариты: 59.3 × 22.9 × 29.4 см
• Тип соединения: Rp 3/8"
• Страна бренда: Италия

Конструкция и что входит в состав горелки

Конструкция Elco VB 1.35 выполнена в моноблочном исполнении и обеспечивает компактность и простоту монтажа. В стандартный комплект поставки входят:

• моноблок горелки с интегрированным вентилятором и камерой сгорания;
• насос подачи топлива с системой предварительного подогрева;
• головка горения с возможностью регулировки и сдвижным фланцем для подстройки под камеру;
• электронный блок управления (микропроцессорное управление, дисплей для системных сообщений);
• датчик контроля пламени IRD и комплект электрических соединений (7-полюсный разъём);
• крепёжные элементы и установочные прокладки для монтажной фланцевой части.

Преимущества и эксплуатационные достоинства

• Низкие выбросы NOx (Low NOx) — соответствует современным экологическим требованиям.
• Стабильная работа за счёт микропроцессорного управления: автоматическая адаптация к колебаниям напряжения и внешней температуре.
• Компактное моноблочное исполнение и облегчённый доступ к головке для регламентного обслуживания.
• Надёжная защита электрических компонентов по классу IP21 для эксплуатации в неагрессивной среде.
• Низкий уровень шума (до 59 дБ) — подходит для объектов с требованием минимального акустического воздействия.
• Энергоэффективность: умеренное энергопотребление (207 Вт) и система предварительного подогрева топлива для стабильного распыла.
• Гибкость монтажа: регулировка головки и сдвижной фланец позволяют адаптировать горелку к различным камерам сгорания.

Области применения и примеры реального использования

Elco VB 1.35 применяется в системах отопления административных зданий, небольших производственных участков, складских помещений и котельных учебных заведений. Примеры реальных задач:

1. Замена устаревшей газовой горелки на дизельную для автономной котельной с ограниченным доступом к газовой инфраструктуре. Результат: сокращение простоев за счёт надёжной автоматической работы и снижение эмиссии NOx.
2. Установка в теплогенератор на заводском участке для поддержания технологической температуры в производственном цикле. Результат: равномерный тепловой график и предсказуемый расход топлива 2.1–3 кг/ч.
3. Монтаж в котле котельной общежития: компактность и малошумность обеспечили комфорт проживания, а простота обслуживания сократила затраты на содержание.

Обслуживание и эксплуатация

Рекомендации по эксплуатации и техобслуживанию Elco VB 1.35:

• Ежемесячная визуальная проверка агрегата на предмет утечек топлива и целостности электрических соединений.
• Проверка и очистка головки горения и форсунки при первых признаках ухудшения качества распыла или повышенного дымообразования.
• Контроль работы датчика IRD и электроники: регулярное считывание сообщений на дисплее и логирование ошибок.
• Профилактическая проверка насоса и системы предварительного подогрева топлива перед началом отопительного сезона.
• Соблюдение диапазона эксплуатационных температур до +50°C и эксплуатация в необработанной агрессивной среде — запрещена.

Вес 12 кг и габариты 59.3×22.9×29.4 см облегчают снятие головки и замену узлов при сервисе. Для обеспечения длительного срока службы используйте рекомендуемое топливо EL и фильтры очистки в топливной системе.

Совместимость с котлами

Горелка разработана для установки на котлы, соответствующие стандарту EN303, и теплогенераторы согласно DIN4794 / DIN30697. Рекомендуется проверять соответствие фланца и противодавления (0–0.9 мбар) с паспортными данными котла перед монтажом. При необходимости возможна адаптация фланца и перенастройка подачи топлива для оптимальной работы в конкретной камере сгорания.

FAQ — часто задаваемые вопросы

• Для каких котлов подходит Elco VB 1.35? — Для котлов по EN303 и теплогенераторов по DIN4794/DIN30697; проверяйте совместимость фланца и противодавления.
• Какое топливо использовать? — Бытовое сверхлёгкое дизельное топливо (EL). Использование несертифицированных марок может привести к ухудшению распыла и увеличению дымности.
• Каков расход топлива? — В рабочем диапазоне 2.1–3 кг/ч при мощности 26–35 кВт.
• Нужна ли предварительная подогревка топлива? — Встроенная система предварительного подогрева обеспечивает стабильный распыл при низких температурах топлива.
• Какие требования к электропитанию? — Сеть 220 В, потребляемая мощность 207 Вт. Предпочтителен источник с защитой от перепадов напряжения.
• Как часто проводить сервис? — Ежемесячный осмотр, очистка головки и форсунки — по необходимости или при сезонной подготовке.

Elco VB 1.35 — технически обоснованное решение для ответственных объектов, где важны экологичность, надёжность и удобство обслуживания. Для оперативной поставки, консультаций по подбору и монтажу оборудования рекомендуем обращаться к компании Промэлектроника (sales@prom-elec.com).
