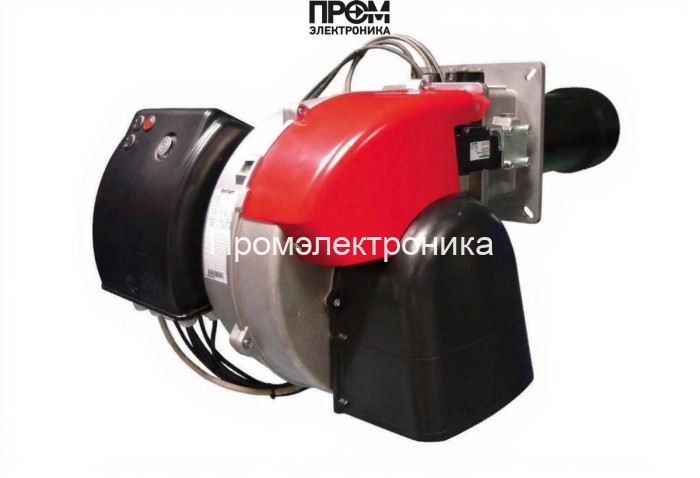

Дизельная горелка Ecoflam MAX P 25 AB HS TL LMO c фильтром в комплекте

Техническое описание дизельной горелки Ecoflam MAX P 25 AB HS TL LMO с фильтром в комплекте — профессиональное руководство по конструкции и узлам

Дизельная двухступенчатая горелка Ecoflam MAX P 25 AB HS TL LMO рассчитана на диапазон теплопроизводительности 102–300 кВт и обеспечивает стабильное, безопасное и экономичное сжигание топлива при питающем напряжении 220 В. Конструкция оптимизирована для работы в условиях противодавления до 5,5 мбар и оснащена удлинённой пламенной трубой 260 мм для использования в камерных котлах и теплогенераторах с высоким аэродинамическим сопротивлением.

Ключевые узлы и составные детали

• Топливный насос — шестеренчатый жидкотопливный насос с регулятором подачи и встроенным фильтром, обеспечивает стабильный расход 8.5–25.4 кг/ч и поддержание давления подачи;
• Форсунки — прецизионные форсунки для равномерного распыла дизельного топлива, минимизируют образование сажи и снижают выбросы;
• Электромагнитный клапан — аварийная блокировка подачи топлива, обеспечивает немедленное перекрытие при отказе системы;
• Датчик пламени — оптический/ионный датчик контроля наличия пламени, интегрирован с системой безопасности и блоком управления;
• Топочный автомат — управляющий модуль Siemens LMO 24 (менеджер горения) реализует логику розжига, контроля и защиты, осуществляет интерфейс с внешними сигналами и авариями;
• Трансформатор розжига — высоковольтный трансформатор для стабильного поджига топлива через электроды, гарантирует надёжный старт в любых условиях;
• Электроды — материалы с высокой стойкостью к коррозии и температуре, обеспечивают долговременную и стабильную искру розжига;
• Сервопривод — управляет воздушной заслонкой и положением огневой головы, обеспечивает точную регулировку коэффициента избытка воздуха;
• Реле давления — контролирует давление топлива в системе, предотвращает работу при некорректных параметрах;

Технические характеристики (кратко)

• Мощность: 102–300 кВт;
• Расход топлива: 8.5–25.4 кг/ч;
• Электропитание: 220 В; электродвигатель 200 Вт; потребляемая мощность 450 Вт;
• Длина пламенной трубы: 260 мм (удлинённая, регулируемая);
• Противодавление: 0–5.5 мбар; класс защиты IP40; уровень шума ≈70 дБ;
• Вес: 13.4 кг; габариты: 53.6×39.2×26.3 см;
• Комплектация: голова сгорания, фильтр в комплекте, соединительные элементы.

Эксплуатация и преимущества

• Программируемая логика управления и топочный автомат повышают безопасность и экономичность при переменных нагрузках;
• Интеграция датчика пламени и электромагнитного клапана обеспечивает мгновенную остановку подачи топлива при аварии;
• Сервопривод и регулировка огневой головы позволяют оптимизировать процесс горения под конкретную топку;
• Простая обслуживаемость: доступ через шарнирный фланец, быстрая замена форсунок и фильтра, периодическая проверка насоса и реле давления.

Данная конструкция отвечает современным требованиям промышленных котельных и обеспечивает надёжную работу при минимальных эксплуатационных затратах. Рекомендуется монтаж квалифицированными специалистами с соблюдением требований по вентиляции, заземлению и подводам топлива.
