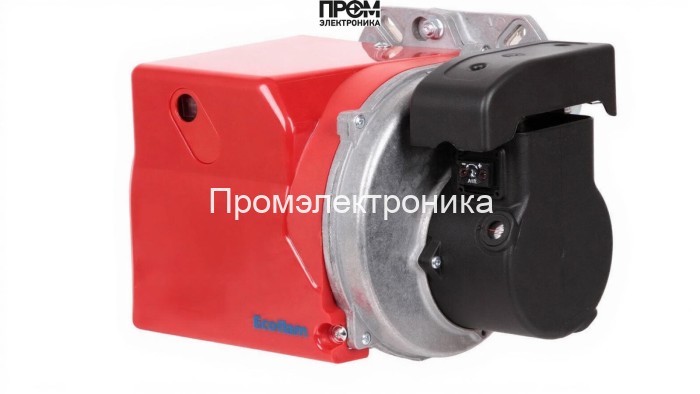

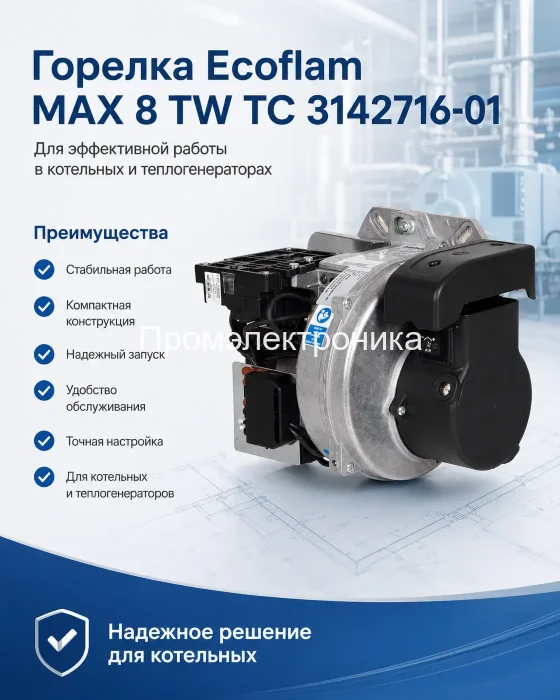

Дизельная горелка Ecoflam MAX 8 TW TC — техническое описание и состав узлов

Ecoflam MAX 8 TW TC — промышленная одноступенчатая дизельная горелка мощностью 47–105 кВт, спроектированная для надёжной работы в котельных и теплогенераторных установках с ограниченным монтажным объёмом. Компактная короткая пламенная труба 90 мм, моноблочная конструкция и звукоизолирующий кожух обеспечивают высокую плотность мощности при минимальных габаритах (34.9×23.8×24.9 см). Горелка поставляется с топочной головой и топливным фильтром, управляется блоком Thermowatt, включает защищённые электрические узлы и рассчитана на питание 220 В при потребляемой мощности 350 Вт.

Ключевые конструктивные узлы

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при расходе 4–8.9 кг/ч и допустимой вязкости топлива 1.6–6 mm2/s (20 °C); рассчитан на работу при противодавлении 0–3.4 мбар.
• Форсунки — прецизионные распылители, оптимизированные для равномерного распыла и минимизации выбросов NOx при корректной настройке.
• Датчик пламени — оптико-электронный элемент контроля горения, интегрированный в огневую голову для быстрого отключения при пропадании пламени.
• Трансформатор розжига и электроды — высоковольтная система и свод электродов обеспечивают надёжную и повторяемую инициацию поджига в условиях переменного напряжения 220 В.
• Топочный автомат (блок Thermowatt) — контролирует последовательность запуска, анализирует сигналы датчиков и управляет защитными алгоритмами; имеет предусмотренные сервисные интерфейсы для диагностики.
• Реле давления — контроль параметров тяги и противодавления, обеспечивает отключение при выходе параметров за допустимые границы.
• Сервопривод и клапан — механизмы регулировки подачи воздуха/топлива и блокировки подачи при аварийных ситуациях; сервопривод обеспечивает точную настройку соотношения воздух/топливо для стабильного горения.

Технические характеристики и эксплуатационные преимущества

• Мощность: 47–105 кВт; расход топлива 4–8.9 кг/ч.
• Электропитание: 220 В; электродвигатель вентилятора 100 Вт; суммарное потребление 350 Вт.
• Класс защиты: IP40; рабочая температура: −10…+60 °C; уровень шума 65 дБ.
• Моноблочная алюминиевая конструкция с лёгким доступом к огневой голове через шарнирный фланец — упрощает техобслуживание и замену фильтра.
• Комплектность: фильтр топлива и блок управления Thermowatt — готовность к интеграции при минимальном допоборудовании.

Рекомендации по монтажу и обслуживанию

• Устанавливать в котлах и теплогенераторах с возможностью монтажа короткой пламенной трубы, обеспечив доступ к фильтру и огневой голове.
• Перед вводом в эксплуатацию — проверить герметичность топливной магистрали, исправность датчика пламени и настройку реле давления.
• Регулярно выполнять замену топливного фильтра, проверку форсунок и состояние электродов и трансформатора розжига; хранить запасные уплотнения и фильтрующие элементы.

Ecoflam MAX 8 TW TC оптимальна для промышленных и коммунальных установок, где требуется компактная надёжная дизельная горелка с современными средствами автоматизации и защиты. Технический набор узлов — топливный насос, форсунки, датчик пламени, трансформатор розжига, электроды, топочный автомат, реле давления, сервопривод и клапан — обеспечивает полный цикл управления горением и высокую эксплуатационную надёжность.
