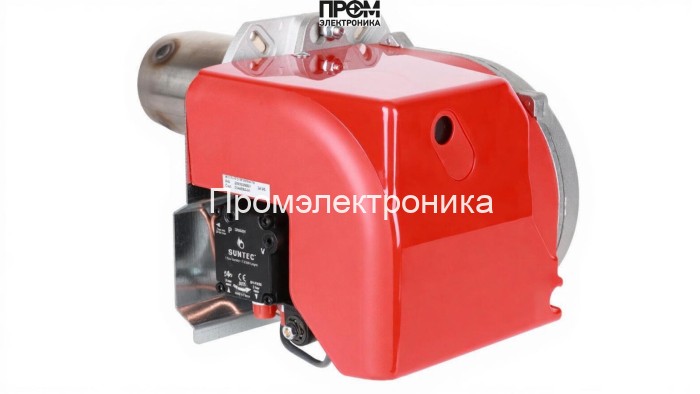

Техническое описание дизельной горелки Ecoflam MAX 8 TL HT CV TW

Данный документ содержит структурированное техническое описание и эксплуатационные указания для дизельной горелки Ecoflam MAX 8 TL HT CV TW (арт. 3144064-01). Описание ориентировано на инженеров и сервисных специалистов, отвечающих за подбор, монтаж и настройку горелочного оборудования в промышленных и коммунальных тепловых системах.

Назначение и общий принцип работы

Горелка предназначена для сжигания лёгкого жидкого топлива (дизельное топливо, вязкость до 1,5 ⁰Е при 20 °C) в котельных установках мощностью 47–105 кВт. Управление процессом осуществляется по одноступенчатой схеме с автоматикой безопасности, обеспечивающей стабилизацию подачи топлива и контроль пламени.

Основные узлы и комплектующие

• топливный насос — обеспечивает дозированную подачу топлива в форсунку и поддержание рабочего давления;
• форсунки — формируют факел, обеспечивая заданный расход 4–8,9 кг/ч и оптимизацию распыла;
• датчик пламени — оптический/ионный элемент контроля наличия стабильного горения;
• топочный автомат (блок управления) — ARISTON E-BCU OIL, осуществляет логику пуска, контроля и защиты;
• трансформатор розжига — генерирует импульсы ионизации и искровой розжиг;
• реле давления — контролирует противодавление топлива (рабочий диапазон 0–3.4 мбар);
• сервопривод — обеспечивает управление воздушной заслонкой и дозированием воздуха;
• клапан (электромагнитный/регулирующий) — перекрывает подачу топлива при аварии;
• электроды — служат для розжига и контроля искрового режима, регулируются по зазору;
• фильтр в комплекте — защищает насос и форсунку от механических загрязнений.

Ключевые технические параметры

• мощность: 47–105 кВт;
• электропитание: 220–230 В, потребляемая мощность 350 Вт, электродвигатель 90 Вт;
• длина пламенной трубы: 145 мм (удлинённая для стабильного факела);
• класс пыле-влагозащиты: IP40; уровень шума ≈65 дБ;
• рабочая температура: −10…+60 °C; вес 9.5 кг; габариты 34.9×23.8×24.9 см.

Монтаж, настройка и обслуживание

• устанавливать на котловую топку с требуемой глубиной посадки пламенной трубы и обеспечить заземление;
• проверять фильтрацию топлива и состояние форсунки каждые 6–12 месяцев;
• контролировать работоспособность датчика пламени, трансформатора розжига и реле давления при пуско-наладке;
• регламентные операции: очистка фильтра, проверка электропроводки, проверка зазора электродов.

Ecoflam MAX 8 TL HT CV TW — технически продуманное решение для надёжного и экономичного сжигания дизельного топлива в котельных средней мощности. Комплектность и наличие ключевых узлов (насос, форсунки, датчик пламени, блок управления, трансформатор розжига, реле давления, сервопривод, клапан, электроды) обеспечивают быстрый ввод в эксплуатацию и простоту сервисного обслуживания.
