Дизельная горелка Elco VL 1.95

Все товары Elco →

Дизельная горелка Elco VL 1.95. Вид топлива: дизельная; Мощность горелки: от 45 до 95 кВт; Исполнение горелки: одноступенчатая.

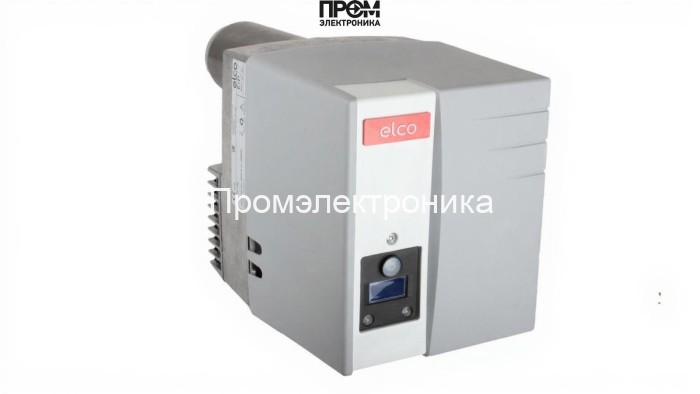

Дизельная горелка Elco VL 1.95Увеличить фото

Основные характеристики

Бренды
Elco
Вес
10 кг
Вид топлива
дизельная
Мощность горелки
от 45 до 95 кВт
Класс пылевлагозащиты
IP21
Исполнение горелки
одноступенчатая
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 45 до 95 кВт · от 0 до 9 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

дизельная · одноступенчатая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Дизельные горелки →
01

Описание

Дизельная горелка Elco VL 1.95. Каталожные параметры этого исполнения: вид топлива: дизельная; мощность горелки: от 45 до 95 кВт; исполнение горелки: одноступенчатая; электропитание: 220 В; противодавление: от 0 до 9 мбар.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

Идентификация исполнения

При запросе предложения укажите полное наименование Дизельная горелка Elco VL 1.95, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Дизельная горелка Elco VL 1.95
Бренды
Elco
Вес
10 кг
Вид топлива
дизельная
Мощность горелки
от 45 до 95 кВт
Класс пылевлагозащиты
IP21
Исполнение горелки
одноступенчатая
Электропитание
220 В
Расход топлива
3.8 - 8 кг/ч
Электродвигатель
110 Вт
Потребляемая электрическая мощность
233 Вт
Страна бренда
Италия
Противодавление
от 0 до 9 мбар
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Документация и применяемость

Взрывсхемы и запчасти горелки

Применяемость указана для точного обозначения горелки или заводского артикула. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

Взрывсхема горелки

Взрывсхема горелки — Дизельная горелка Elco VL 1.95
Открыть схему в полном размере ↗Документ 420010719104A · R8220004-05 - 13/08/2019 · страница 2

Запчасти на схеме

  1. Поз. 0010
    Фланец горелки Ø90 мм, в комплекте

    Артикул: 13018849

    Период по каталогу: 12-2008 — конец периода не указан

  2. Поз. 0011
    Прокладка фланца Elco Ø90 мм, 13010502

    Артикул: 13010502

    Период по каталогу: 12-2008 — конец периода не указан

  3. Поз. 0012
    Фланцевый уплотнитель Ø90 мм

    Артикул: 13011149

    Период по каталогу: 12-2008 — конец периода не указан

  4. Поз. 0020
    Жаровая труба для дизельных горелок Ø90 x 192 мм

    Артикул: 13010978

    Период по каталогу: 12-2008 — конец периода не указан

  5. Поз. 0030
    Короб воздухозаборный Ecoflam 13018434

    Артикул: 13018434

    Период по каталогу: 12-2008 — конец периода не указан

  6. Поз. 0035
    Корпус 227X224X68 D90 NC9-10H/VL1.95-105 Elco 65327970

    Артикул: 65327970

    Период по каталогу: 12-2008 — конец периода не указан

  7. Поз. 0040
    Направляющая всасываемого воздуха для VL 1.95, VG1.85, черная

    Артикул: 13010513

    Период по каталогу: 12-2008 — конец периода не указан

  8. Поз. 0050
    Панель управления воздушной заслонкой VL

    Артикул: 13010472

    Период по каталогу: 12-2008 — конец периода не указан

  9. Поз. 0060
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 12-2008 — конец периода не указан

  10. Поз. 0065
    Кнопка мотор 222X275X23 D99+O-RING/V1 Elco 13020416

    Артикул: 13020416

    Период по каталогу: 12-2008 — конец периода не указан

  11. Поз. 0070
    Штекер Wieland 7P, папа

    Артикул: 13010523

    Период по каталогу: 12-2008 — конец периода не указан

  12. Поз. 0080
    Блок управления TCH 141.03 Elco 65300269

    Артикул: 65300269

    Период по каталогу: 12-2008 — конец периода не указан

  13. Поз. 0105
    Датчик пламени Elco 255 мм, 65328028

    Артикул: 65328028

    Исполнение: с 09/19

    Период по каталогу: 12-2008 — конец периода не указан

  14. Поз. 0105
    Фоторезистивный датчик пламени Siemens QRB1A-A048B70B

    Артикул: 65326635

    Исполнение: до 08/19

    Период по каталогу: 12-2008 — конец периода не указан

  15. Поз. 0110
    Кабель питания трансформатора Danfoss 230 мм

    Артикул: 65300335

    Период по каталогу: 12-2008 — конец периода не указан

  16. Поз. 0120
    Кабель электропитания Elco 300 мм 13012675

    Артикул: 13012675

    Период по каталогу: 12-2008 — конец периода не указан

  17. Поз. 0130
    Кабель электропитания двигателя 288 мм

    Артикул: 13010519

    Период по каталогу: 12-2008 — конец периода не указан

  18. Поз. 0150
    Уравнительный диск Ø75 / 20 мм

    Артикул: 13011040

    Период по каталогу: 12-2008 — конец периода не указан

  19. Поз. 0160
    Форсуночный стержень 272 мм

    Артикул: 13011041

    Период по каталогу: 12-2008 — конец периода не указан

  20. Поз. 0161
    Форсунка DAN 1,25 GPH 45°S Elco 13016066

    Артикул: 13016066

    Период по каталогу: 12-2008 — конец периода не указан

  21. Поз. 0170
    Блок электродов розжига Elco 78 мм, 13011119

    Артикул: 13011119

    Период по каталогу: 12-2008 — конец периода не указан

  22. Поз. 0180
    Комплект кабелей поджига Elco 270 мм, 13011123

    Артикул: 13011123

    Период по каталогу: 12-2008 — конец периода не указан

  23. Поз. 0190
    Градуированная линейка Elco 0 - 20 см, 13010100

    Артикул: 13010100

    Период по каталогу: 12-2008 — конец периода не указан

  24. Поз. 0200
    Рабочее колесо вентилятора Elco Ø133 x 62 мм, 13010517

    Артикул: 13010517

    Период по каталогу: 12-2008 — конец периода не указан

  25. Поз. 0210
    Жидкотопливный шланг Elco G 1/4" - Rp 3/8" 13007665

    Артикул: 13007665

    Период по каталогу: 12-2008 — конец периода не указан

  26. Поз. 0220
    Медная топливная трубка Elco G1/8" - M8

    Артикул: 13021624

    Период по каталогу: 12-2008 — конец периода не указан

  27. Поз. 0230
    Электродвигатель ACC 80-110 Вт

    Артикул: 65326746

    Период по каталогу: 12-2008 — конец периода не указан

  28. Поз. 0231
    Конденсатор 5µF 475V B P2 30X57 Elco 65326737

    Артикул: 65326737

    Исполнение: EBR

    Период по каталогу: 12-2008 — конец периода не указан

  29. Поз. 0231
    Конденсатор 4 мкФ в комплекте

    Артикул: 13011117

    Исполнение: ACC

    Период по каталогу: 12-2008 — конец периода не указан

  30. Поз. 0231
    Конденсатор 6 мкФ в комплекте

    Артикул: 13010016

    Исполнение: SIMEL

    Период по каталогу: 12-2008 — конец периода не указан

  31. Поз. 0240
    Муфта привода электродвигатель-насос жидкотопливный D18/14,7/11X22 Elco 65074172

    Артикул: 65074172

    Период по каталогу: 12-2008 — конец периода не указан

  32. Поз. 0250
    Elco BFP 21 L3R 071N1175

    Артикул: 65300856

    Исполнение: BFP

    Период по каталогу: 12-2008 — конец периода не указан

  33. Поз. 0250
    Elco AS 47 D 1596 6P 0700

    Артикул: 13010118

    Исполнение: ASV47

    Период по каталогу: 12-2008 — конец периода не указан

  34. Поз. 0251
    Электромагнитная катушка Elco 07 - 220-240VAC T80

    Артикул: 13010006

    Исполнение: ASV47

    Период по каталогу: 12-2008 — конец периода не указан

  35. Поз. 0251
    Электромагнитная катушка Elco, 65327118

    Артикул: 65327118

    Исполнение: BFP

    Период по каталогу: 12-2008 — конец периода не указан

  36. Поз. 0252
    Ремкомплект насоса Elco 65300834

    Артикул: 65300834

    Период по каталогу: 12-2008 — конец периода не указан

  37. Поз. 0260
    Кожух горелки Elco V1, в комплекте

    Артикул: 65300242

    Период по каталогу: 12-2008 — конец периода не указан

  38. Поз. 5001
    Форсунка DAN 1,50 GPH 45°S Elco 13016068

    Артикул: 13016068

    Период по каталогу: 12-2008 — конец периода не указан

  39. Поз. 5001
    Форсунка DAN 1,75 GPH 45°S Elco 13016069

    Артикул: 13016069

    Период по каталогу: 12-2008 — конец периода не указан

  40. Поз. 5001
    Форсунка DAN 2,25 GPH 45°S Elco 13016071

    Артикул: 13016071

    Период по каталогу: 12-2008 — конец периода не указан

  41. Поз. 5002
    Жидкотопливный шланг 1,5 м, G1/4" - G3/8", в комплекте

    Артикул: 12002251

    Период по каталогу: 12-2008 — конец периода не указан

Другие подтверждённые запчасти
