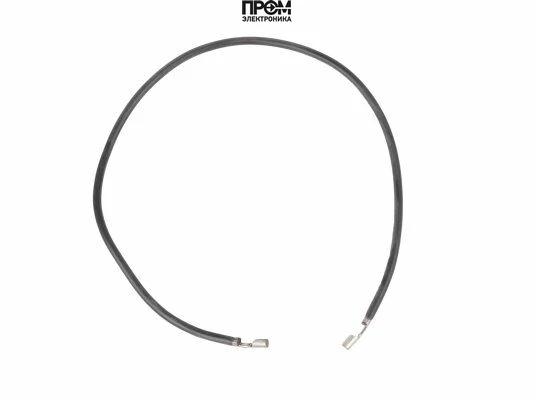

Комплект кабелей поджига Elco 270 мм, 13011123

Комплект кабелей поджига 270 мм (арт.13011123): 2 шт. с штекером 4 мм и резиновыми изоляциями. Высоковольтные, термостойкие, обеспечивают надежный контакт и защиту трансформатора — для стабильного и безопасного розжига горелок.

Основные характеристики

Бренды
Elco
Длина кабеля
270 мм
С другой стороны кабеля
прямой штекер Ø4 мм
С одной стороны кабеля
прямой штекер Ø4 мм
Тип кабеля
розжига
Все характеристики →Документы · 1

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

01

Описание Комплект кабелей поджига Elco 270 мм, 13011123

Комплект кабелей поджига Elco 270 мм — артикул 13011123

Комплект кабелей поджига Elco 270 мм (арт. 13011123) предназначен для надежного подключения поджигающего электрода к источнику высокого напряжения. Набор включает два кабеля длиной 270 мм и две резиновые изоляции для трансформатора поджига, что обеспечивает полную готовность к установке и снижает риск коротких замыканий.

Ключевые характеристики

  • Длина кабеля: 270 мм;
  • Количество в комплекте: 2 кабеля + 2 резиновые изоляции;
  • Штекерное соединение: диаметр 4 мм;
  • Конструкция: токопроводящая жила с тепло- и электроизоляцией;
  • Назначение: высоковольтные соединения узла розжига.

Преимущества и эксплуатационные свойства

Кабели Elco 13011123 обладают высокой стойкостью к механическим нагрузкам и воздействию повышенных температур, что делает их пригодными для работы в условиях интенсивных циклов розжига. Комбинация токопроводящей жилы и многослойной изоляции обеспечивает стабильный контакт и минимальные потери при передаче импульсов высокого напряжения. Штекер 4 мм ускоряет монтаж и гарантирует плотное соединение с электродом и трансформатором.

Установка и совместимость

Комплект разработан для прямой замены и установки в узлы розжига бытовых и промышленных горелок, где требуется длина 270 мм и штекер 4 мм. Наличие резиновых изоляций в комплекте предотвращает образование искр и защищает трансформатор поджига от повреждений при эксплуатации.

Надежность и безопасность

Правильная монтажная схема и использование всех элементов комплекта обеспечивают долговременную и безопасную работу узла розжига. Кабели сохраняют эксплуатационные характеристики в сложных температурных и электрических условиях, повышая общий ресурс агрегата.

Компания Промэлектроника официальный дилер (sales@prom-elec.com)

Назначение и особенности подключения

Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 11
ГорелкаИсполнение и артикул горелкиПозицияДокумент и период
CB-VL1.40 PПо указанному обозначению горелки
3832615
018012-2008 - конец не указан
420010719104A · R8220004-05 - 13/08/2019 · стр. 3
CB-VL1.42По указанному обозначению горелки
3832616
018012-2008 - конец не указан
420010719104A · R8220004-05 - 13/08/2019 · стр. 3
CB-VL1.55По указанному обозначению горелки
3832617
018012-2008 - конец не указан
420010719104A · R8220004-05 - 13/08/2019 · стр. 3
CB-VL 1.55 PПо указанному обозначению горелки
3833026
018006-2009 - конец не указан
420010719104A · R8220004-05 - 13/08/2019 · стр. 3
FS-VL1.55 60HZПо указанному обозначению горелки
3832368
018006-2012 - конец не указан
420010719104A · R8220004-05 - 13/08/2019 · стр. 3
CB-VL1.95По указанному обозначению горелки
3832618
018012-2008 - конец не указан
420010719104A · R8220004-05 - 13/08/2019 · стр. 3
CB-VL1.95По указанному обозначению горелки
3835866
018009-2016 - конец не указан
420010719104A · R8220004-05 - 13/08/2019 · стр. 3
CB-VL1.105По указанному обозначению горелки
3835887
018009-2016 - конец не указан
420010719104A · R8220004-05 - 13/08/2019 · стр. 3
CB-VL1.105 60HZПо указанному обозначению горелки
3832364
018006-2012 - конец не указан
420010719104A · R8220004-05 - 13/08/2019 · стр. 3
CB-VL1.105 KNПо указанному обозначению горелки
3836898
018009-2019 - конец не указан
420010719104A · R8220004-05 - 13/08/2019 · стр. 3
CB-VL1.105 KN 6HПо указанному обозначению горелки
3836900
018009-2019 - конец не указан
420010719104A · R8220004-05 - 13/08/2019 · стр. 3
02

Характеристики

Наименование
Комплект кабелей поджига Elco 270 мм, 13011123
Бренды
Elco
Длина кабеля
270 мм
С другой стороны кабеля
прямой штекер Ø4 мм
С одной стороны кабеля
прямой штекер Ø4 мм
Тип кабеля
розжига
03

Техническая документация

Каталог запчастей производителя

Применяемость по каталогу производителя

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

  • Дизельная горелка Elco CB-VL1.105

    Артикул горелки
    3835887
    Позиция детали
    0180
    Данные каталога

    CB-VL1.105 · позиция 0180

    IGNITION CABLE D4/D4 L270X2 + FUNNEL

    Период исполнения в этой редакции: 09-2016 — конец периода не указан.

    Каталог 420010719104A · R8220004-05 - 13/08/2019 · страница 3 .

  • Дизельная горелка Elco CB-VL1.105 60HZ

    Артикул горелки
    3832364
    Позиция детали
    0180
    Данные каталога

    CB-VL1.105 60HZ · позиция 0180

    IGNITION CABLE D4/D4 L270X2 + FUNNEL

    Период исполнения в этой редакции: 06-2012 — конец периода не указан.

    Каталог 420010719104A · R8220004-05 - 13/08/2019 · страница 3 .

  • Дизельная горелка Elco CB-VL1.105 KN 6H

    Артикул горелки
    3836900
    Позиция детали
    0180
    Данные каталога

    CB-VL1.105 KN 6H · позиция 0180

    IGNITION CABLE D4/D4 L270X2 + FUNNEL

    Период исполнения в этой редакции: 09-2019 — конец периода не указан.

    Каталог 420010719104A · R8220004-05 - 13/08/2019 · страница 3 .

  • Дизельная горелка Elco CB-VL1.95

    Артикул горелки
    3835866
    Позиция детали
    0180
    Данные каталога

    CB-VL1.95 · позиция 0180

    IGNITION CABLE D4/D4 L270X2 + FUNNEL

    Период исполнения в этой редакции: 09-2016 — конец периода не указан.

    Каталог 420010719104A · R8220004-05 - 13/08/2019 · страница 3 .

  • Дизельная горелка Elco VL 1.105 KN

    Артикул горелки
    3836898
    Позиция детали
    0180
    Данные каталога

    CB-VL1.105 KN · позиция 0180

    IGNITION CABLE D4/D4 L270X2 + FUNNEL

    Период исполнения в этой редакции: 09-2019 — конец периода не указан.

    Каталог 420010719104A · R8220004-05 - 13/08/2019 · страница 3 .

  • Дизельная горелка Elco VL 1.40 P

    Артикул горелки
    3832615
    Позиция детали
    0180
    Данные каталога

    CB-VL1.40 P · позиция 0180

    IGNITION CABLE D4/D4 L270X2 + FUNNEL

    Период исполнения в этой редакции: 12-2008 — конец периода не указан.

    Каталог 420010719104A · R8220004-05 - 13/08/2019 · страница 3 .

  • Дизельная горелка Elco VL 1.42

    Артикул горелки
    3832616
    Позиция детали
    0180
    Данные каталога

    CB-VL1.42 · позиция 0180

    IGNITION CABLE D4/D4 L270X2 + FUNNEL

    Период исполнения в этой редакции: 12-2008 — конец периода не указан.

    Каталог 420010719104A · R8220004-05 - 13/08/2019 · страница 3 .

  • Дизельная горелка Elco VL 1.55

    Артикул горелки
    3832617
    Позиция детали
    0180
    Данные каталога

    CB-VL1.55 · позиция 0180

    IGNITION CABLE D4/D4 L270X2 + FUNNEL

    Период исполнения в этой редакции: 12-2008 — конец периода не указан.

    Каталог 420010719104A · R8220004-05 - 13/08/2019 · страница 3 .

  • Дизельная горелка Elco VL 1.55 P

    Артикул горелки
    3833026
    Позиция детали
    0180
    Данные каталога

    CB-VL 1.55 P · позиция 0180

    IGNITION CABLE D4/D4 L270X2 + FUNNEL

    Период исполнения в этой редакции: 06-2009 — конец периода не указан.

    Каталог 420010719104A · R8220004-05 - 13/08/2019 · страница 3 .

  • Дизельная горелка Elco VL 1.95

    Артикул горелки
    3832618
    Позиция детали
    0180
    Данные каталога

    CB-VL1.95 · позиция 0180

    IGNITION CABLE D4/D4 L270X2 + FUNNEL

    Период исполнения в этой редакции: 12-2008 — конец периода не указан.

    Каталог 420010719104A · R8220004-05 - 13/08/2019 · страница 3 .
