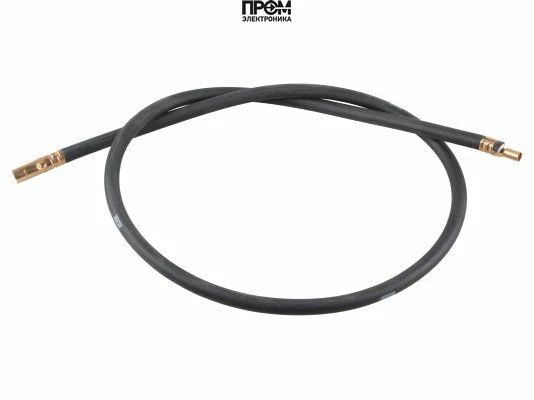

Комплект кабелей поджига 850 мм 13010059

Назначение и особенности подключения

Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

Сопутствующие узлы в тех же таблицах запчастей · 12

Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.

Узел и артикул	Горелка и исполнение	Позиция и документ
Электродный узел 13009726	CH-G0631 - T1/KN	2120 420010601202A · R8220135-03 - 11/09/2015 · стр. 5
Электродный узел 13010049	CH-G0631 - T1/KN	2130 420010601202A · R8220135-03 - 11/09/2015 · стр. 5
Электродный узел 13009725	CH-G0631 - T1/KN	2131 420010601202A · R8220135-03 - 11/09/2015 · стр. 5
Электродный узел 13009622	CH-G0631 - T1/KN	2140 420010601202A · R8220135-03 - 11/09/2015 · стр. 5
Электрод контроля пламени 13018547	CH-G0631 - T1/KN	2150 420010601202A · R8220135-03 - 11/09/2015 · стр. 5
Электрод контроля пламени 65301011	CH-G0631 - T1/KN	2170 420010601202A · R8220135-03 - 11/09/2015 · стр. 5
Электродный узел 13009726	CH-G0631 - T1/KN	2120 420010665800A · R8220065-04 - 01/07/2015 · стр. 5
Электродный узел 13010049	CH-G0631 - T1/KN	2130 420010665800A · R8220065-04 - 01/07/2015 · стр. 5
Электродный узел 13009725	CH-G0631 - T1/KN	2131 420010665800A · R8220065-04 - 01/07/2015 · стр. 5
Электродный узел 13009622	CH-G0631 - T1/KN	2140 420010665800A · R8220065-04 - 01/07/2015 · стр. 5
Электрод контроля пламени 13018547	CH-G0631 - T1/KN	2150 420010665800A · R8220065-04 - 01/07/2015 · стр. 5
Электрод контроля пламени 65301011	CH-G0631 - T1/KN	2170 420010665800A · R8220065-04 - 01/07/2015 · стр. 5

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 12

Горелка	Исполнение и артикул горелки	Позиция	Документ и период
CH-G0631 - T1/KN	По указанному обозначению горелки 3833353	2180	02-2011 - конец не указан 420010601202A · R8220135-03 - 11/09/2015 · стр. 5 Открыть документ ↗
CH-G0631-T1/KN	По указанному обозначению горелки 3833353	2180	02-2011 - конец не указан 420010665801A · R8220065-05 - 17/04/2024 · стр. 5
CH-G0635 -T1/KN	По указанному обозначению горелки 3837029	2180	04-2023 - конец не указан 420010665801A · R8220065-05 - 17/04/2024 · стр. 5
CH-G0631-T1/KN	По указанному обозначению горелки 3833353	2180	02-2011 - конец не указан Каталог запчастей производителя · R8220135-05 - 06/11/2024 · стр. 5
CH-G0635 -T1/KN	По указанному обозначению горелки 3837029	2180	04-2023 - конец не указан Каталог запчастей производителя · R8220135-05 - 06/11/2024 · стр. 5
CH-G0631 - T1/KN	По указанному обозначению горелки 3833353	2180	02-2011 - конец не указан 420010665800A · R8220065-04 - 01/07/2015 · стр. 5
CH-O0621 - T1/KN	По указанному обозначению горелки 3833362	2070	12-2010 - конец не указан 420010596701A · R8220110-02 - 23/09/2015 · стр. 7
CH-O0622 - T1/KN	По указанному обозначению горелки 3833363	2070	12-2010 - конец не указан 420010596701A · R8220110-02 - 23/09/2015 · стр. 7
CH-O0621-T1/KN	По указанному обозначению горелки 3833362	2070	12-2010 - конец не указан 420010596702A · R8220110-03 - 13/11/2019 · стр. 7
CH-O0622-T1/KN	По указанному обозначению горелки 3833363	2070	12-2010 - конец не указан 420010596702A · R8220110-03 - 13/11/2019 · стр. 7
CH-O0621 - T1/KN	По указанному обозначению горелки 3833362	2070	12-2010 - конец не указан 420010596801A · R8220111-02 - 24/09/2015 · стр. 7
CH-O0622 - T1/KN	По указанному обозначению горелки 3833363	2070	12-2010 - конец не указан 420010596801A · R8220111-02 - 24/09/2015 · стр. 7
