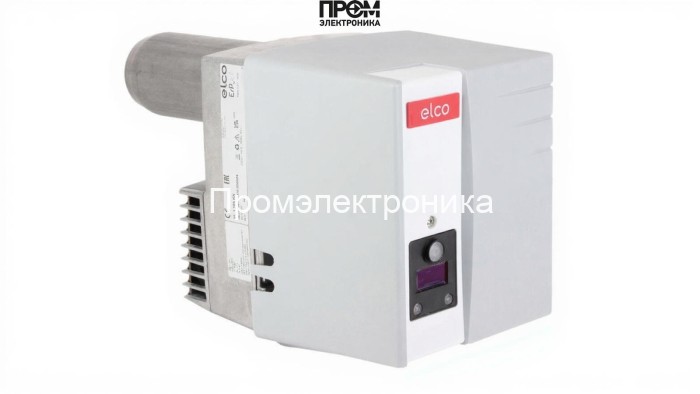

Дизельная горелка Elco VL 1.105 KN

Дизельная горелка Elco VL 1.105 KN — техническое описание и состав узлов

Дизельная горелка Elco VL 1.105 KN — промышленное одноступенчатое решение для котлов и теплогенераторов диапазона мощности 45–105 кВт. Конструкция и электронная часть спроектированы для надёжной работы на лёгком дизельном топливе (вязкость до 6 мм²/с при 20°С) при температурном диапазоне эксплуатации —10…+60 °C. Горелка обеспечивает стабильный расход топлива 3.8–8 кг/ч и низкое электропотребление: двигатель 110 Вт, суммарно 233 Вт.

Ключевые технические характеристики

• Модель: Elco VL 1.105 KN (арт. 3836898)
• Мощность: 45–105 кВт (одна ступень)
• Питание: 220 В; электродвигатель 110 Вт
• Расход топлива: 3.8–8 кг/ч; противодавление 0–1 мбар
• Класс защиты: IP21; уровень шума ≤65 дБ; масса 10 кг
• Габариты: 55.7 × 22.9 × 29.4 см; соединение Rp 3/8"

Конструкция и состав основных узлов

Горелка выполнена в литом алюминиевом корпусе с композитным кожухом, что обеспечивает жёсткость, теплоотвод и защиту электроники. В техническом исполнении выделены следующие ключевые компоненты, ответственные за безопасную и регламентируемую работу агрегата:

• Топливный насос — обеспечивает пропорциональную подачу топлива к форсункам, оптимизирован для диапазона вязкости топлива, оснащён предохраняющими фильтрами.
• Датчик пламени (FTEB) — контролирует наличие устойчивого факела и инициирует аварийное отключение при его отсутствии.
• Топочный автомат (TCH1xx) — микропроцессорное управление розжигом, этапами работы и защитой, реализует алгоритмы безопасности и диагностики.
• Трансформатор розжига — обеспечивает устойчивую искру для электродов в условиях переменного напряжения сети.
• Реле давления — контролирует давление в топочной магистрали и блокирует подачу при аномалиях.
• Форсунки — распыляют топливо с заданной атомизацией; дизайн сопла позволяет поддерживать стабильное горение при заявленном расходе.
• Сервопривод — регулирует положение заслонок и направление потока воздуха, обеспечивает точность управления подачей воздуха/топлива.
• Клапан — запорный/регулирующий элемент топливной линии с быстрым откликом и герметичным закрытием при отключении.
• Электроды розжига — выполнены из жаростойкого сплава, расположение и длина электрода оптимизированы для стабильного искрообразования.

Преимущества и эксплуатационные аспекты

• Модульная конструкция узлов облегчает техническое обслуживание и замену компонентов без демонтажа базовой рамы.
• Микропроцессорный топочный автомат обеспечивает самодиагностику и протоколирование ошибок, что сокращает простой оборудования.
• Оптимизированная гидравлика топливного насоса и качественные форсунки снижают образование нагара и продлевают срок службы сопел и электродов.
• Соответствие промышленным стандартам (EN303, DIN) гарантирует совместимость с котловыми установками и упрощает сертификацию систем отопления.

Рекомендации по обслуживанию

• Ежедневный визуальный контроль: отсутствие подтёков топлива, состояние кабелей и креплений.
• Еженедельная проверка: фильтров, состояния форсунок и электродов розжига, плотности соединений.
• Ежегодная ревизия: калибровка датчика пламени, проверка реле давления и трансформатора розжига, замена изношенных уплотнений.

Elco VL 1.105 KN — практичное техническое решение для промышленных и коммунальных котельных, где требуются стабильность горения, простота сервисного обслуживания и совместимость с существующими топочными автоматами. Для корректной интеграции рекомендуем проверять соответствие монтажного фланца и геометрии топки перед установкой.
