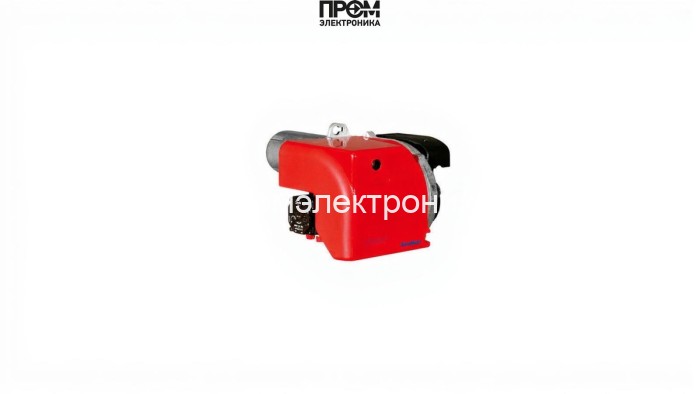

Дизельная горелка Ecoflam MAX 12 TL HT TW

Техническое описание дизельной горелки Ecoflam MAX 12 TL HT TW

Ecoflam MAX 12 TL HT TW — одноступенчатая дизельная горелка промышленного назначения, рассчитанная на работу в системах отопления и технологических котельных. Конструкция ориентирована на надёжность, простоту обслуживания и точный контроль процесса горения при противодавлении до 3.6 мбар. Электропитание 220 В, диапазон мощности 60–130 кВт, расход топлива 5.1–11 кг/ч, класс защиты IP40, уровень шума ≤65 дБ.

Ключевые преимущества и эксплуатационные параметры

• Диапазон мощности: 60–130 кВт — подходит для водогрейных и паровых котлов средней мощности.
• Расход топлива: 5.1–11 кг/ч — экономичное сжигание при одноступенчатом управлении.
• Длина пламенной трубы: 170 мм (удлинённая) — оптимизация формы факела для топок с ограниченным пространством.
• Рабочая температура: от −10 до +60 °C — в холодных условиях рекомендуется локальное подогревание монтажного отсека.
• Компактные габариты и масса — высокий удельный показатель мощности при небольшом занимаемом объёме.

Состав горелки — основные узлы и функции

Модульная конструкция агрегата позволяет быстро обслуживать и заменять элементы. В составе горелки присутствуют следующие функциональные узлы:

• топливный насос — обеспечивает дозированную подачу дизельного топлива, устойчивую к пульсациям и перепадам давления;
• форсунки — формируют качественную факельную смесь, обеспечивая стабильный распыл и равномерное горение;
• датчик пламени — контролирует наличие пламени в режиме реального времени и передаёт сигнал в блок управления;
• топочный автомат (блок управления Thermowatt) — реализует алгоритмы розжига, контроля пламени и защитных блокировок;
• трансформатор розжига — генерирует импульсы высокого напряжения для инициации искрового разряда на электроды;
• электроды — формируют искру для воспламенения распылённого топлива и обеспечивают надёжный серийный розжиг;
• реле давления — отслеживает давление в топливной или воздушной магистрали и блокирует работу при превышениях;
• сервопривод — механическое регулирование положения заслонок и подачи воздуха для поддержания заданного соотношения воздух/топливо;
• клапан (топливный/предохранительный) — обеспечивает надёжную запорную функцию и аварийное перекрытие подачи топлива.

Рекомендации по монтажу и обслуживанию

• Устанавливать в сухом, проветриваемом помещении; минимизировать попадание абразивной пыли и агрессивных паров.
• Периодически проверять состояние форсунок и электродов каждые 500–1000 моточасов в зависимости от качества топлива.
• Контролировать работу датчика пламени и реле давления при каждом плановом обслуживании.
• Проводить очистку вентилятора HPV и проверку уплотнений фланцев для сохранения параметров противодавления и безопасности.

Ecoflam MAX 12 TL HT TW — технически выверенное решение для средних и крупных котельных, где важны надёжность, простота эксплуатации и возможность интеграции в существующие тепловые схемы.
