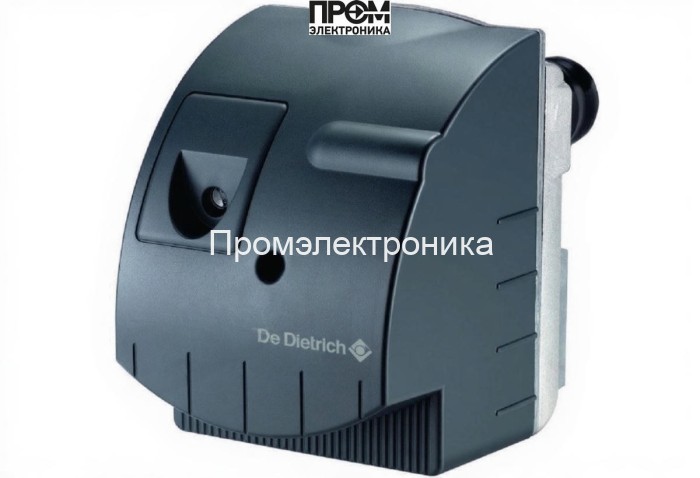

Дизельная горелка De Dietrich M100/1N — техническое описание

Техническое описание предназначено для специалистов по монтажу и обслуживанию. Горелка De Dietrich M100/1N — одноступенчатое жидкотопливное устройство для котлов мощностью 17–31 кВт. Конструкция ориентирована на надёжность, простоту сервисирования и стабильную работу при номинальном электропитании 220–230 В. В тексте акцент на ключевых узлах, их функциях и требованиях к эксплуатации с учётом современных SEO-стандартов 2026 года.

Ключевые параметры

• Мощность: 17–31 кВт
• Питание: 220–230 В, потребление ~210 Вт
• Расход топлива: 1.4–2.6 кг/ч
• Уровень шума: до 60 дБ
• Габариты / Масса: 56.5×25.9×33.4 см / 12 кг
• Артикул: 88027321

Конструктивные узлы и функциональные блоки

Горелка состоит из набора взаимосвязанных компонентов, каждый из которых выполняет конкретную техническую функцию и подлежит регулярной проверке:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под рабочим давлением, критичен для точной подачи в форсунки и исключения кавитации.
• Форсунки — создают заданную факельную форму и размер капель, от их состояния зависит коэффициент полезного действия и эмиссия оксидов.
• Датчик пламени — оптический/фоторезистивный элемент контроля наличия горения; при отсутствии пламени система блокирует подачу топлива.
• Топочный автомат — блок управления последовательностью розжига, контролирует логические состояния и интерфейсы безопасности.
• Трансформатор розжига — генерирует высоковольтный импульс для искрового зажигания; важен для холодного старта при низкой температуре.
• Реле давления — контролирует давление в топливной магистрали и защищает насос и форсунки от перегрузок.
• Сервопривод — механический исполнитель для регулировки подачи воздуха/топлива в системах с модуляцией; обеспечивает точность и повторяемость установок.
• Клапан — запорный элемент на линии топлива, с электромагнитным или пневматическим приводом, предотвращает протечки при останове.
• Электроды — комплект зажигания и контроля пламени, подвержены износу; требуют периодической диагностики и замены.

Эксплуатация и обслуживание

• Пусконаладочные работы — выполнять квалифицированным инженером с проверкой герметичности и электрических подключений.
• Ежемесячный осмотр — контролировать состояние форсунок, уплотнений и датчика пламени.
• Сезонное обслуживание — чистка запальной группы, проверка трансформатора розжига и реле давления, регулировка подачи топлива.
• Рекомендуемое топливо — лёгкий дизель с вязкостью до 6 мм²/с при 20°C и штатная фильтрация перед насосом.

Заключение

De Dietrich M100/1N — технически зрелая горелка для малых котельных и резервных решений. Правильная эксплуатация и своевременная диагностика ключевых узлов (топливный насос, форсунки, датчик пламени, трансформатор розжига, реле давления, сервопривод, клапан и электроды) обеспечивают стабильную работу, низкий расход топлива и соответствие современным требованиям энергоэффективности 2026 года.
