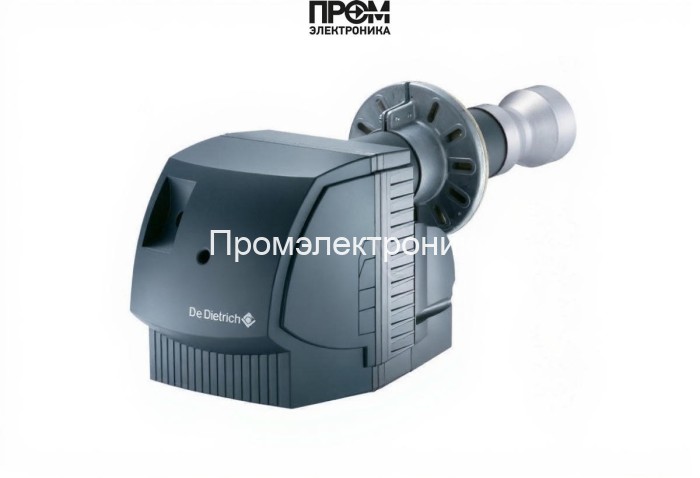

Дизельная горелка De Dietrich M 302-2 S

Техническое описание дизельной горелки De Dietrich M 302-2 S

De Dietrich M 302-2 S — профессиональная двухступенчатая дизельная горелка, разработанная для промышленного и коммерческого теплоснабжения. Устройство обеспечивает диапазон полезной мощности 80–160 кВт при экономичном расходе топлива 6.7–13.5 кг/ч. Конструкция ориентирована на простоту монтажа и сервисного обслуживания: компактные габариты 68.7×30.1×37.2 см и масса 22 кг упрощают интеграцию в стандартные котловые ниши.

Ключевые узлы и комплектующие

• Топливный насос — обеспечивает стабильную подачу дизельного топлива и поддержание рабочего давления в топливной системе.
• Датчик пламени — оптический элемент контроля горения, автоматически фиксирует наличие пламени и предотвращает самопроизвольное горение при авариях.
• Топочный автомат — блок управления режимами двухступенчатой работы, мониторинга и защитных алгоритмов.
• Трансформатор розжига — генерирует высоковольтные импульсы для ионизации топлива и гарантированного запуска в различных условиях.
• Реле давления — контролирует давление топлива в магистрали, обеспечивает блокировку при скачках и утечках.
• Форсунки — сопла с оптимизированной геометрией для точного формирования факела и экономичного сгорания.
• Сервопривод — механический привод регулирования подачи топлива и положения заслонок в зависимости от режима работы.
• Клапан — запорные и предохранительные элементы, отвечающие за герметичность топливной магистрали и аварийное перекрытие подачи.
• Электроды — элементы розжига и контроля ионизации пламени, выполнены для устойчивой работы при циклах включения/выключения.

Технические характеристики и эксплуатация

• Мощность: 80–160 кВт (двухступенчатая регулировка);
• Расход топлива: 6.7–13.5 кг/ч;
• Электропитание: 220 В; электродвигатель 260 Вт, потребляемая мощность 360 Вт;
• Уровень шума: до 69 дБ; вес 22 кг; габариты 68.7×30.1×37.2 см.

Проектирование системы должно учитывать требования по вентиляции и удалению продуктов сгорания. Регламентное обслуживание включает проверку и чистку форсунок, контроль работоспособности топливного насоса и реле давления, замену электродов и проверку датчика пламени. Настройка топочного автомата и сервопривода обязана выполняться квалифицированным инженером для достижения оптимального соотношения воздух/топливо и минимизации выбросов NOx.

Преимущества

• Высокая надёжность благодаря качественным компонентам и модульной конструкции;
• Экономичность при широком диапазоне нагрузки;
• Удобство сервисного доступа и быстрая адаптация к разным типам котлов с помощью подвижного фланца;
• Соответствие промышленным стандартам безопасности и простой интеграции в существующие системы управления котельной.

De Dietrich M 302-2 S рекомендуется для водогрейных и паровых котлов средней мощности, модульных котельных и резервных источников тепла, где важны стабильность горения, простота технического обслуживания и соответствие современным экологическим требованиям.
