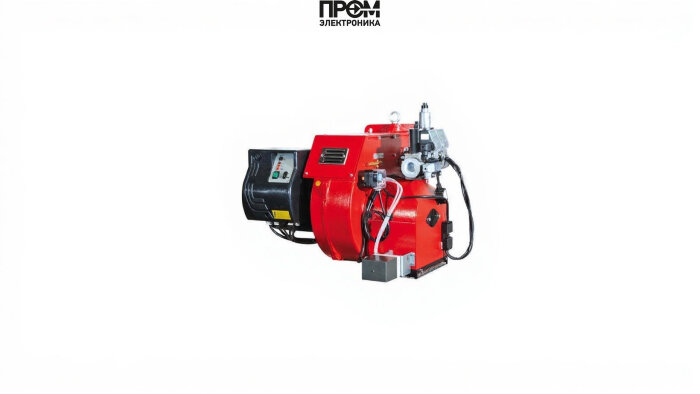

Газовая горелка Ecoflam BLU 1700.2 PAB TL VGD 40.065

Газовая горелка Ecoflam BLU 1700.2 PAB TL VGD 40.065 — техническое описание

Техническое описание предназначено для проектировщиков и сервисных инженеров. Газовая горелка Ecoflam BLU 1700.2 обеспечивает регулируемую тепловую мощность 200–1780 кВт, оснащена удлинённой пламенной трубой 500 мм и стандартным присоединением фланцем DN65. Конструкция разработана для длительной интенсивной эксплуатации в котельных и промышленных тепловых агрегатах.

Ключевые параметры

• Тип топлива: природный/сбалансированный газ
• Диапазон мощности: 200–1780 кВт
• Питание: 220/380 В, электродвигатель 3000 Вт
• Пламенная труба: удлинённая, длина 500 мм
• Присоединение: фланец DN65
• Давление газовой рампы: 0,1–6,5 мбар; противодавление: 0–12 мбар
• Класс защиты: IP40; рабочая t: −10…+50 °C

Состав и основные узлы

Модульная компоновка корпуса облегчает доступ к обслуживанию. В состав горелки входят следующие ключевые элементы:

• Топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам при изменении давления в сети.
• Газовая рампа и форсунки — точная дозировка топлива, равномерное распыление по камере сгорания.
• Датчик пламени — оптический/ултрафиолетный контроль наличия устойчивого пламени, реал-тайм мониторинг безопасности.
• Топочный автомат — программируемый блок управления, реализует двухступенчатую логику и защитные алгоритмы.
• Трансформатор розжига и электроды — инициирование устойчивого воспламенения, корректная система искры и заземления.
• Сервопривод и клапан — прецизионное управление подачей воздуха и газа, обеспечивает быстрый переход между ступенями.
• Реле давления — защита по давлению газовой рампы и контроль соответствия установленным параметрам.

Эксплуатационные преимущества

• Широкий диапазон регулирования мощности — оптимизация расхода топлива и снижение выбросов при частичных нагрузках.
• Удлинённая пламенная труба 500 мм — снижает локальные термические напряжения в глубоких камерах котла.
• Надёжные компоненты: сервопривод и клапаны промышленного класса, трансформатор розжига с резервированием.
• Совместимость с системой автоматизации котельной через стандартные интерфейсы управления.

Обслуживание и безопасность

• Регулярная проверка электродов и трансформатора розжига при каждом плановом ТО.
• Контроль состояния форсунок и газовой рампы — очистка/замена при признаках износа.
• Проверка работоспособности датчика пламени и реле давления перед пуском и после длительных простоев.
• Профилактическая диагностика сервоприводов и клапанов — регулировка ходов и замена уплотнений по регламенту.

Рекомендации по интеграции

• При проектировании учесть противодавление дымоудаления до 12 мбар и обеспечить соответствующие сечения дымохода.
• При смене типа газа — перенастройка топочного автомата и проверка форсунок/давления рампы.
• Монтаж и пусконаладку доверять сертифицированным специалистам с применением средств контроля герметичности и параметров электропитания.

Ecoflam BLU 1700.2 — промышленная газовая горелка с высокой степенью надёжности и удобным доступом к ключевым узлам (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды). Применима для паровых и водогрейных котлов средней и большой мощности, обеспечивает экономичную и безопасную работу при эксплуатации в диапазоне 200–1780 кВт.
