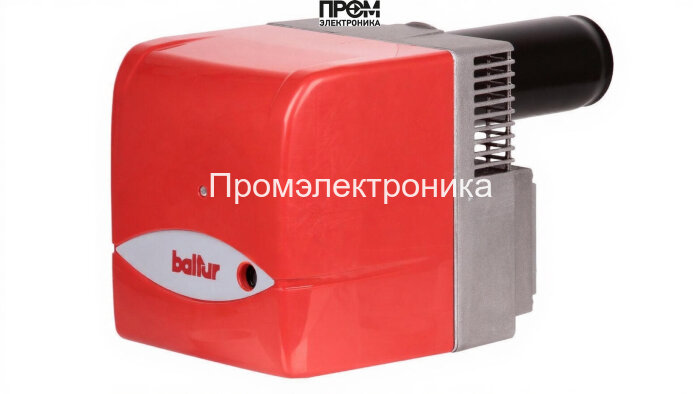

Дизельная горелка Baltur BTL 6 H — техническое описание и состав узлов

Представленная дизельная горелка Baltur BTL 6 H сконструирована для надежной и экономичной эксплуатации в бытовых и промышленных котлах. Техническая архитектура ориентирована на стабильность горения при мощности от 31.9 до 74.3 кВт и расходе топлива 2.7–6.3 кг/ч. Корпус выполнен из алюминиевого сплава с шумоизолирующим кожухом, обеспечивающим уровень шума 64.5 дБ и защиту по классу IP40.

Ключевые параметры

• Мощность: 31.9–74.3 кВт
• Расход топлива: 2.7–6.3 кг/ч
• Электропитание: 220 В, потребляемая мощность до 390 Вт
• Электродвигатель: 100 Вт
• Длина пламенной трубы: 150 мм
• Противодавление допускаемое: 0–1.83 мбар
• Вес: 12 кг; габариты: 45.5×24.6×28.9 см

Конструктивные узлы и их функции

Горелка собрана из взаимосвязанных модулей, каждый из которых отвечает за безопасность, подачу топлива и формирование оптимального факела:

• Топливный насос — шестеренчатого типа с регулировкой давления, обеспечивает стабильную дозировку и подачу дизельного топлива при переменном противодавлении.
• Форсунки — обеспечивают мелкодисперсное распыление топлива; конструкция подбирается под рабочий диапазон 2.7–6.3 кг/ч для равномерного сгорания.
• Трансформатор розжига — формирует высоковольтный импульс для зажигания, гарантируя надежный старт при минимальных затратах энергии.
• Электроды — расположены в пламенной голове и обеспечивают стабильную искру и ионизационный контроль пламени.
• Датчик пламени — фотосопротивление или ионизационный датчик контролирует наличие факела и инициирует аварийное отключение при его отсутствии.
• Топочный автомат — логический блок управления запуска, контроля розжига и защиты по параметрам; совместим с термостатом и 7-контактным интерфейсом.
• Реле давления — реагирует на изменение давления в системе, обеспечивает отключение при недопустимых отклонениях и взаимодействует с насосом и клапанами.
• Сервопривод — регулирует положение воздушной заслонки, оптимизируя состав топливовоздушной смеси для заданной мощности.
• Клапан — запорный и предохранительный элементы на топливной магистрали, предотвращают самопроизвольную подачу топлива при останове горелки.

Эксплуатация и техническое обслуживание

• Регулярная проверка фильтра и состояния шлангов; очистка форсунки и пламенной головы.
• Контроль электрических соединений и работоспособности трансформатора розжига и датчика пламени.
• Настройка давления насоса и сервопривода при первом пуске и после ТО.

Baltur BTL 6 H оптимизирована для современных требований энергоэффективности и экологической безопасности, сочетая надежную механику и адаптивную автоматику для стабильной работы в диапазоне 31.9–74.3 кВт.
