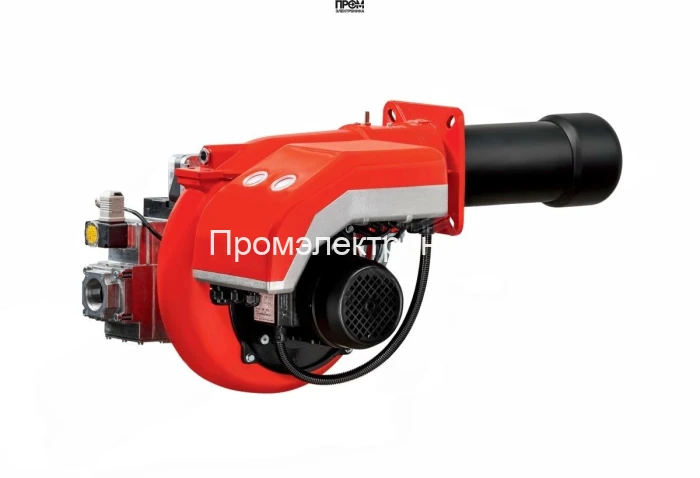

Газовая горелка FBR GAS P450/M CE

Газовая горелка FBR GAS P450/M CE — техническое описание и состав узлов

Представляем промышленную модулируемую газовую горелку FBR GAS P450/M CE — решение для высокомощных котлоагрегатов и промышленных печей. Описание выполнено в строгом техническом стиле с акцентом на эксплуатационные характеристики и состав основных узлов. Техническая конфигурация обеспечивает диапазон мощности 580–5220 кВт, удлинённую пламенную трубу 520 мм, электропитание 220/380 В и класс защиты IP44, что гарантирует надёжную работу в стандартных производственных условиях.

Ключевые параметры

• Мощность: 580–5220 кВт — плавная модуляция под нагрузку.
• Длина пламенной трубы: 520 мм — стабильное формирование факела.
• Электропитание: 220/380 В, потребляемая мощность установки 13 кВт.
• Расход топлива (газ): 58–526 нм³/ч при номинальных режимах.
• Класс защиты: IP44; рабочая температура: −15…+40 °C.
• Вес: 230 кг; габариты: 163.8×114×67.2 см.

Конструкция и состав основных деталей

Горелка сконструирована как модульный узел с доступом к сервисным компонентам. В состав входят следующие ключевые элементы, обеспечивающие безопасность, управляемость и стабильность горения:

• Топливный насос — обеспечивает стабильное давление подачи и компенсирует переменные параметры газовой сети при переходе между режимами.
• Датчик пламени — оптический/ионный элемент для мгновенной фиксации наличия факела и отключения подачи при его пропадании.
• Топочный автомат — программируемый контроллер модуляции, реализует алгоритмы плавного управления мощностью и защитные сценарии.
• Трансформатор розжига — генератор высокого напряжения для инициации искрового разряда на электродах.
• Реле давления — минимальное и максимальное реле для контроля давления в газовой рампе и обеспечения безопасности.
• Форсунки — прецизионные газовые распылители, оптимизированные для заданного диаметра пламенной трубы и снижения NOx-эмиссии.
• Сервопривод — исполнительный элемент для регулирования воздушной заслонки и газа в динамических режимах.
• Клапан — рабочий и предохранительный клапаны газовой рампы для дозирования и быстрой остановки подачи топлива.
• Электроды — электроды розжига и ионизации, выполненные из износостойких материалов для длительного периода службы.

Эксплуатационные и сервисные замечания

• Проектирование обслуживания: быстрый доступ к газовому узлу, форсункам и датчикам обеспечивает минимальное время ТО.
• Безопасность: многоканальная система контроля пламени и реле давления реализует последовательную блокировку подачи топлива.
• Оптимизация выбросов: смесительное устройство и форсунки настроены для уменьшения оксидов азота при модулируемой работе.

FBR GAS P450/M CE — оптимальный выбор для промышленных объектов, требующих стабильной модуляции, высокой надёжности и удобства обслуживания. Подбирая горелку, ориентируйтесь на соответствие мощности, монтажного фланца и требований по эксплуатации.
