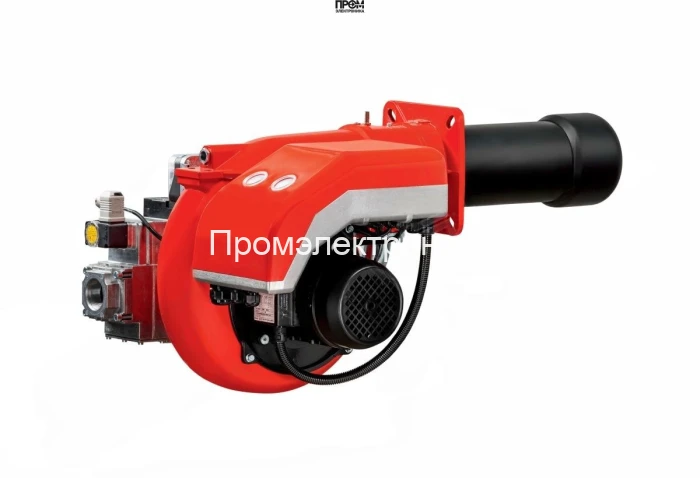

Газовая горелка FBR GAS P550/M CE

Газовая горелка FBR GAS P550/M CE — техническое описание и состав

FBR GAS P550/M CE — модуляционная промышленная газовая горелка, разработанная для надежной и экономичной работы в системах отопления и технологического нагрева 2026 года. Конструкция ориентирована на простоту обслуживания, минимизацию циклов розжига и соответствие современным требованиям по выбросам. Описание составлено техническим стилем с фокусом на эксплуатационные и сервисные параметры, пригодные для автоматизированных систем мониторинга и SEO-оптимизации по запросам специалистов и закупщиков.

Ключевые технические данные

• Модель: FBR GAS P550/M CE
• Мощность: 696–6395 кВт (модуляционный диапазон)
• Расход газа: 70–647 нм³/ч
• Питание: 220/380 В; электродвигатель 21 000 Вт, потребление 18 500 Вт
• Длина пламенной трубы: 520 мм (удлинённая)
• Противодавление: 0–20.5 мбар; класс защиты IP44
• Вес/габариты: 265 кг; 163.8 × 114 × 68.2 см

Состав и основные узлы горелки

Система собрана из модульных блоков для оперативной замены и калибровки. В описание включены все значимые элементы, влияющие на безопасность и динамику регулирования мощности:

• Топливный насос — обеспечивает стабильную подачу газа/смеси при изменении давления в магистрали и критичен для точности дозирования при пуске и модуляции.
• Датчик пламени — оптический/ионный сенсор для быстрого обнаружения факела и обеспечения безопасного отключения в аварийных ситуациях.
• Топочный автомат (блок автоматизации) — выполняет управление последовательностью розжига, модуляцией и защитными алгоритмами согласно заданным уставкам.
• Трансформатор розжига — источник искрового разряда для инициации горения при старте; рассчитан на длительные циклы эксплуатации.
• Реле давления — контролирует входное/рабочее давление газа, предотвращая работу при отклонениях от допустимого диапазона.
• Форсунки (газовая рампа) — служат для точного распределения топлива по зоне горения и обеспечения равномерной смеси с воздухом.
• Сервопривод — обеспечивает плавный переход клапанов и регулирует подачу воздуха/газа в модуляционном режиме.
• Клапан(ы) — рабочий и предохранительный клапаны обеспечивают герметичность и аварийное перекрытие топлива.
• Электроды — ионизационные электроды для контроля стабильности пламени и инициирования розжига совместно с трансформатором.

Особенности эксплуатации и обслуживания

• Проектирование для интеграции в SCADA: выходы датчиков и интерфейсы автоматизации совместимы с современными протоколами.
• Простота доступа к узлам: фильтры, форсунки и клапаны расположены для быстрой замены без демонтажа корпуса.
• Регламент ТО: проверка датчика пламени и электродов при каждом плановом пуске; замена фильтра и проверка реле давления каждые 3–6 месяцев.
• Безопасность: мультиступенчатая логика топочного автомата и предохранительные клапаны минимизируют риск аварийного выброса топлива.

Рекомендации по внедрению

• Использовать функциональные тесты модуляции перед вводом в эксплуатацию для точной настройки сервопривода и реле давления.
• Проводить периодическую калибровку трансформатора розжига и проверку состояния электродов для стабильного старта при низких температурах.
• При переходе на пропан применять комплект перевода и перенастроить параметры топочного автомата и форсунок.

FBR GAS P550/M CE предназначена для промышленных котлов, теплогенераторов и технологических печей, где требуется высокая точность модуляции и надежность состава узлов: топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервопривода, клапанов и электродов.
