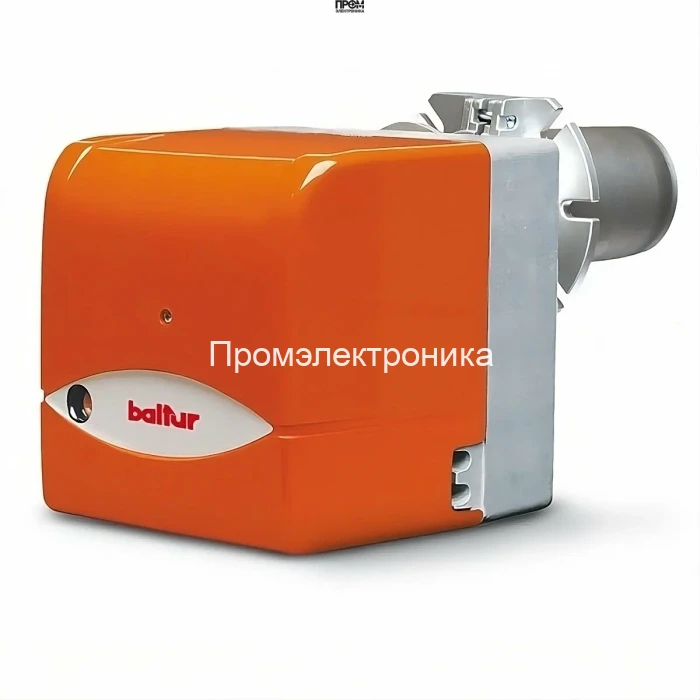

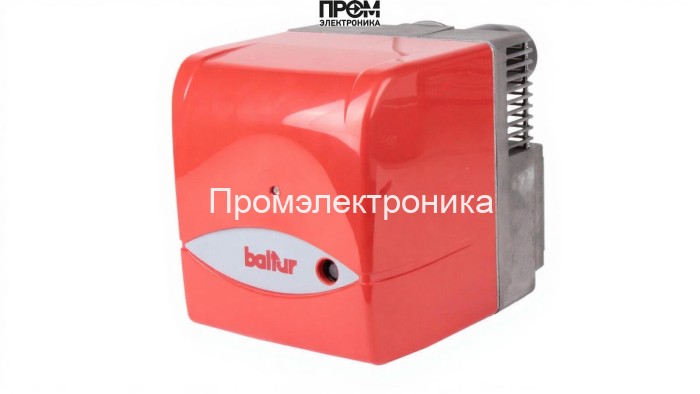

Дизельная горелка Baltur BTL 4

Дизельная горелка Baltur BTL 4, арт. 35490010 — техническое описание

Дизельная горелка Baltur BTL 4 (Бренд: Baltur, Страна бренда: Италия) — одноступенчатая промышленная горелка для теплогенераторов и котлов с атмосферной или слегка избыточной камерой сгорания. Разработана для стабильной и экономичной работы на дизельном топливе, обеспечивает гибкую настройку соотношения топлива и воздуха, устойчивое пламя при противодавлении до 1.3 мбар и простоту обслуживания благодаря конструктивно организованному доступу к рабочим узлам.

Ключевые технические параметры

• Вид топлива: дизельная
• Мощность: от 26 до 56,1 кВт
• Расход топлива: 2.2–4.7 кг/ч
• Исполнение: одноступенчатая
• Длина пламенной трубы: 105 мм
• Электропитание: 220 В
• Электродвигатель: 100 Вт; потребляемая электрическая мощность: 150 Вт
• Класс пылевлагозащиты: IP40
• Уровень шума: 64.2 дБ
• Противодавление в камере сгорания: от 0 до 1.3 мбар
• Вес: 12 кг; Габариты (Д×Ш×В): 41×24.6×28.9 см

Конструкция и состав горелки

• Корпус: прочный алюминиевый блок с пластиковым эргономичным и звукоизоляционным кожухом.
• Головка сгорания: регулируемая для адаптации к различным типам камер, снабжена сопловой трубой из нержавеющей стали и стальным диском пламени.
• Вентилятор: центробежный, отлитый из алюминия, выполнен в специальном варианте для работы при повышенном противодавлении.
• Топливный тракт: шестеренчатый насос с регулятором давления и отсечным клапаном обеспечивает стабильную подачу топлива.
• Система автоматики: блок управления в соответствии с EN230 и фотодатчик пламени для контроля розжига и работы.

Что входит в стандартную комплектацию

• Горелка Baltur BTL 4 с регулируемой головой сгорания
• Шланги топлива
• Форсунка (сопло)
• Фланец и прокладка для монтажа к котлу
• 7-полярный штекер для подключения автоматики
• Пластиковый кожух и звукоизоляция
• Примечание: длинное сопло поставляется по отдельному заказу (опция)

Преимущества BTL 4

• Высокая теплоотдача при минимальном расходе топлива за счёт регулировки соотношения воздуха/топлива;
• Компактные габариты и малый вес (12 кг) упрощают монтаж и логистику;
• Устойчивость горения при повышенном противодавлении в топке (до 1.3 мбар);
• Низкий уровень шума (64.2 дБ) при использовании звукоизоляционного кожуха;
• Соответствие требованиям EN230 по безопасности автоматического управления;
• Простота доступа к узлам для оперативного технического обслуживания и регулировки;
• Надёжная механика: шестеренчатый насос и отсечной клапан для защиты топливной системы.

Обслуживание и эксплуатация

• Ежедневная трассация: визуальная проверка герметичности топливных соединений, отсутствие утечек и исправность кабельных соединений.
• Еженедельная проверка: очистка внешних поверхностей, проверка состояния сопла и фотодатчика пламени.
• Ежемесячное обслуживание: проверка давления на шестеренчатом насосе, тестирование работы автоматики и функции отсечки топлива.
• Ежегодное ТО: демонтаж сопла для промывки, проверка состояния диска пламени, балансировка вентилятора при обнаружении вибраций.
• Рекомендуем применять фильтры тонкой очистки топлива и соблюдать рекомендации производителя форсунок по интервалам замены.

Примеры реального использования

• Промышленные водогрейные котлы в производственных цехах — обеспечение стабильной подачи тепла при сменных нагрузках 30–50 кВт;
• Теплогенераторы для сельскохозяйственных комплексов — отопление теплиц и складов с повышенным противодавлением в топке;
• Резервные котельные на дизельном топливе — надёжная работа при ограниченном энергопотреблении (потребляемая мощность 150 Вт);
• Модернизация старых котлов с атмосферной камерой сгорания — адаптация головки горелки под конфигурацию камеры.

Для каких котлов подходит

• Котлы с атмосферной и слегка избыточной камерой сгорания;
• Котлы с небольшим или умеренным противодавлением в топке до 1.3 мбар;
• Промышленные и полу-промышленные котлы мощностью 26–56 кВт;
• Модели с возможностью установки фланцевого соединения и регулируемой головки горелки.

FAQ — Часто задаваемые вопросы

В: Подходит ли горелка для работы при уличной установке?

О: Горелка рассчитана на работу в условиях защищённых котельных; при уличной установке необходимы дополнительные защитные кожухи и соблюдение климатических требований.

В: Какой тип сопла рекомендуется для экономичной работы?

О: Стандартная форсунка поставляется в комплекте; для специфических условий (длинная топка, высокий противодавление) рекомендуется подбирать сопло по калибру и углу распыла — возможна поставка удлинённого сопла по опции.

В: Требует ли горелка частой регулировки при сезонных нагрузках?

О: При правильной настройке автоматики и соблюдении технического обслуживания регулировки минимальны; при смене топлива или износе сопла требуется перенастройка соотношения воздух/топливо.

В: Каков паспортный уровень шума и как его снизить?

О: Уровень шума составляет 64.2 дБ; для снижения используют звукоизоляционный кожух и акустические вставки в канале подачи воздуха.

В: Какие электрические требования к подключению?

О: Электропитание 220 В, электродвигатель 100 Вт; рекомендуется выделенная линия с защитой автомата и корректным заземлением.
