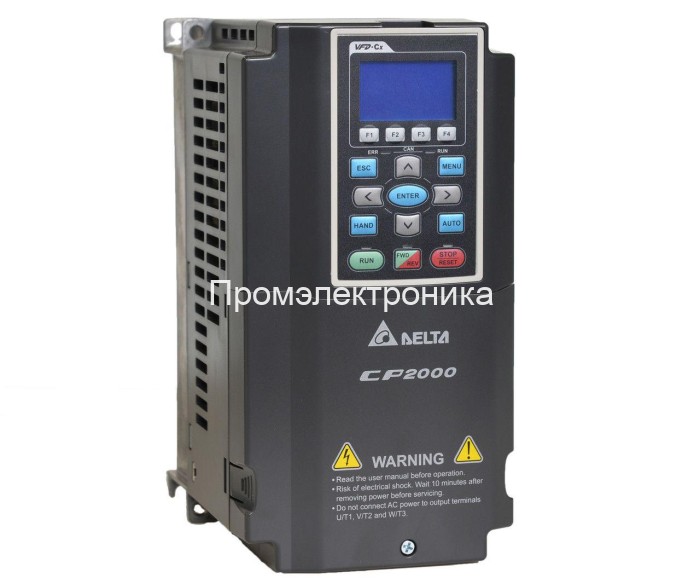

Delta Electronics VFD110CP43B-21

Преобразователь частоты Delta Electronics VFD110CP43B-21, 11 кВт, 3ф/380В

Delta Electronics VFD110CP43B-21 — это современный и высокопроизводительный преобразователь частоты серии VFD-CP2000, разработанный для интеллектуального управления электродвигателями с переменным моментом вращения. Данная модель является идеальным решением для оптимизации работы насосного и вентиляционного оборудования, обеспечивая значительную экономию электроэнергии и повышая надежность всей системы.

Компания Промэлектроника является официальным дилером продукции Delta Electronics, что гарантирует подлинность оборудования, полную техническую поддержку и официальную гарантию от производителя.

Область применения и ключевые преимущества

Преобразователь частоты VFD110CP43B-21 специально спроектирован для применения в системах, где требуется точное и энергоэффективное управление потоками воздуха или жидкости.

Основные сферы использования:

• Системы отопления, вентиляции и кондиционирования (HVAC): Управление двигателями вентиляторов в приточных и вытяжных установках, системах дымоудаления, кондиционерах.
• Водоснабжение и водоотведение: Управление скважинными, повысительными и циркуляционными насосами в системах холодного и горячего водоснабжения, канализации и дренажа.
• Промышленные процессы: Управление градирнями, компрессорами, и другими механизмами с переменной нагрузкой, где не требуется векторное управление с обратной связью.

Ключевые преимущества для вашего предприятия:

• Значительная экономия электроэнергии: Благодаря встроенному ПИД-регулятору, привод точно поддерживает заданные параметры (давление, расход, температуру), регулируя скорость вращения двигателя в соответствии с реальной потребностью системы. Это исключает работу на полную мощность при низкой нагрузке.
• Каскадное управление насосами: Встроенная функция позволяет управлять группой до 8 насосов без внешнего контроллера. Преобразователь автоматически подключает и отключает насосы в каскаде для поддержания давления, а функция циклического управления по времени выравнивает моторесурс каждого агрегата, продлевая срок службы оборудования.
• Повышенная надежность системы: Плавный пуск и останов двигателя исключают гидравлические удары в трубопроводах и снижают механические нагрузки на оборудование. Комплекс встроенных защит (от перегрузки, перегрева, короткого замыкания и т.д.) обеспечивает безопасность как самого преобразователя, так и подключенного двигателя.

Технические характеристики

Основные параметры

• Артикул: VFD110CP43B-21
• Серия: VFD-CP2000
• Мощность двигателя: 11 кВт
• Напряжение питания: 3 фазы, 380...480 В (номинальное 400В)
• Номинальный ток (Легкая нагрузка): 24 А (для насосов и вентиляторов)
• Номинальный ток (Нормальная нагрузка): 18 А (для общепромышленных механизмов)
• Степень защиты: IP20/IP00 (требует установки в шкаф управления)

Производительность и управление

• Перегрузочная способность (Легкая нагрузка): 120% в течение 60 секунд.
• Перегрузочная способность (Нормальная нагрузка): 120% в течение 60 секунд, 160% в течение 3 секунд.
• Совместимые типы двигателей: Асинхронные (IM), синхронные с постоянными магнитами (SPM, IPM), синхронные реактивные (SynRM).
• Тормозной модуль: Встроенный, позволяет эффективно рассеивать избыточную энергию при торможении двигателя.
• Встроенный ПЛК: Есть, с объемом памяти 10 000 шагов для реализации сложных алгоритмов автоматизации без внешних устройств.
• Режим управления: Скалярное (V/f), векторное без датчика обратной связи.

Интерфейсы и подключения

• Дискретные входы: 10 (многофункциональные)
• Аналоговые входы: 3 (2 x 0-10В/4-20мА, 1 x 0-10В)
• Аналоговые выходы: 2 (0-10В/4-20мА)
• Релейные выходы: 3
• Встроенный протокол связи: Modbus RS-485, обеспечивает простую интеграцию в системы диспетчеризации (SCADA).

Физические характеристики и условия эксплуатации

• Максимальная рабочая температура: +50 °C
• Монтаж: На монтажную панель
• Встроенный фильтр ЭМС: Нет (опционально)
• Габариты (Ш х В х Г): 190 x 320 x 190 мм

Функциональные особенности и надежность

Интеллектуальная панель управления

Преобразователь оснащен штатным выносным пультом управления, который является мощным инструментом для настройки и мониторинга.

• Выносная конструкция: Пульт можно вынести на дверь шкафа управления на расстояние до 5 метров.
• Хранение параметров: Возможность сохранять и переносить до 4-х полных наборов настроек, что ускоряет ввод в эксплуатацию однотипного оборудования.
• Журнал ошибок: В памяти сохраняются данные о 30 последних ошибках с фиксацией ключевых параметров на момент сбоя, что упрощает диагностику.
• Пользовательские экраны: Можно создавать собственные экраны мониторинга с выводом необходимых переменных и назначать функции на 4 программируемые кнопки.

Надежность конструкции

• Качественные компоненты: В производстве используются электронные компоненты от ведущих мировых брендов.
• Эффективное охлаждение: Конструкция предусматривает разделение потоков воздуха для охлаждения силовой части и платы управления, что защищает электронику от пыли и влаги.
• Комплексная защита: Преобразователь имеет полный набор программных и аппаратных защит для двигателя и самого привода.

Интеграция и расширяемость

Модель VFD110CP43B-21 легко интегрируется в любые современные системы АСУ ТП. Встроенный порт RS-485 (Modbus) является стандартом для большинства систем автоматизации. Для более сложных задач доступна установка опциональных плат расширения для поддержки промышленных протоколов:

• Profibus DP
• Profinet
• DeviceNet
• Ethernet/IP
• CANopen
• BACnet

Кроме того, функционал можно расширить за счет опциональных плат входов/выходов, что делает этот преобразователь максимально гибким решением.

Заказ и консультация

Для получения подробной технической консультации, уточнения цены и оформления заказа на преобразователь частоты Delta Electronics VFD110CP43B-21 обращайтесь к специалистам компании Промэлектроника — вашему надежному поставщику промышленной автоматизации.
