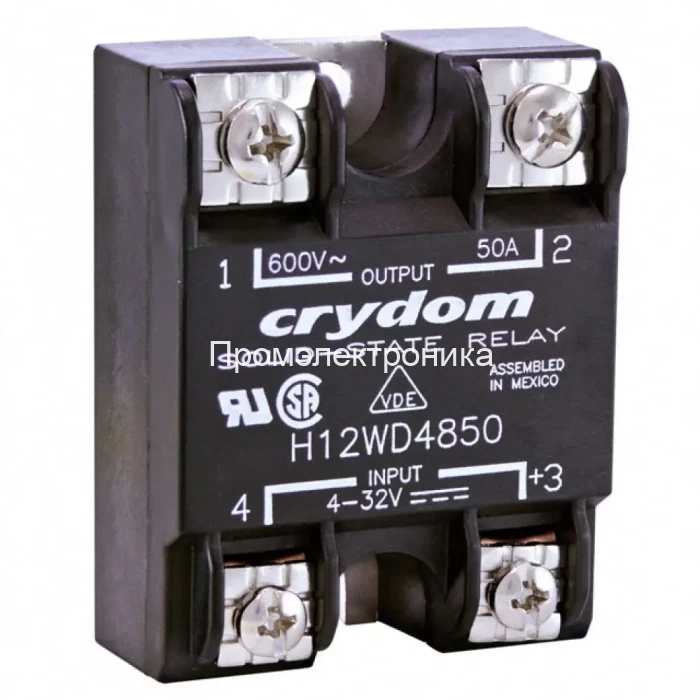

Crydom H12WD4850

Crydom H12WD4850 – это промышленное твердотельное реле (SSR) премиум-класса, разработанное компанией Sensata Technologies под брендом Crydom, мировым лидером в области технологий силовой коммутации. Данная модель входит в серию H12WD, известную своей исключительной надежностью и долговечностью в самых требовательных промышленных условиях. Являясь официальным дилером продукции Crydom, компания Промэлектроника гарантирует подлинность и высочайшее качество поставляемого оборудования, предоставляя полную техническую поддержку и сервис.

Технологическое превосходство и принцип работы

В основе реле H12WD4850 лежит передовая технология на базе SCR (кремниевых управляемых выпрямителей), которая обеспечивает бесшумную и сверхбыструю коммутацию переменного тока без механического износа. В отличие от традиционных электромеханических реле, отсутствие движущихся частей полностью исключает искрение, дребезг контактов и акустический шум, что значительно повышает срок службы устройства и стабильность работы всей системы. Управление реле осуществляется подачей низковольтного сигнала постоянного тока в диапазоне от 4 до 32 VDC, что делает его совместимым с большинством выходов ПЛК, микроконтроллеров и других управляющих устройств.

Ключевые технические характеристики и преимущества

• Высокий номинальный ток нагрузки: Реле рассчитано на коммутацию тока до 50А, что позволяет управлять мощными нагревательными элементами, двигателями и осветительными системами.
• Широкий диапазон напряжения нагрузки: Способность работать в сетях переменного тока с напряжением от 48 VAC до 660 VAC обеспечивает универсальность применения в различных энергетических системах.
• Конфигурация контактов: Устройство имеет конфигурацию 1 Form A (SPST-NO), то есть один нормально разомкнутый контакт, что является наиболее востребованной схемой для задач включения и выключения нагрузки.
• Низкий входной ток: Управляющий ток в диапазоне 7-12 mA минимизирует нагрузку на управляющую электронику, позволяя интегрировать реле в энергоэффективные системы.
• Надежный монтаж: Реле выполнено в стандартном корпусе "Hockey Puck" и предназначено для монтажа на панель (Panel Mount), что обеспечивает простоту установки и надежное механическое крепление, а также эффективный теплоотвод при использовании радиатора.
• Тип выводов: Силовые и управляющие выводы выполнены под винт (Screw Terminals), что гарантирует прочное и стабильное электрическое соединение.
• Промышленный стандарт: Принадлежность к серии Heavy Duty подтверждает, что реле спроектировано для интенсивной эксплуатации в тяжелых промышленных условиях, включая вибрации и перепады температур.

Области применения и примеры на производстве

Твердотельные реле Crydom H12WD4850 являются неотъемлемым компонентом современных систем промышленной автоматизации. Их уникальные характеристики делают их идеальным выбором для задач, требующих высокой частоты коммутаций, точности управления и максимальной надежности.

1. Управление нагревательными элементами

• Производство пластмасс: В термопластавтоматах и экструдерах реле H12WD4850 используются для точного и быстрого управления мощными ТЭНами, поддерживая стабильную температуру расплава полимера. Это критически важно для качества конечного изделия.
• Пищевая промышленность: В промышленных печах, сушильных камерах и пастеризаторах реле обеспечивают прецизионный контроль температуры, что гарантирует соблюдение технологического процесса и безопасность продукции.
• Упаковочное оборудование: Применяются в термоусадочных машинах для управления нагревателями, запаивающими пленку. Высокая скорость коммутации позволяет увеличить производительность линии.

2. Коммутация электродвигателей

• Конвейерные системы: Реле используется для плавного пуска и останова асинхронных двигателей малой и средней мощности, приводов конвейерных лент, насосов и вентиляторов, снижая пусковые токи и механические нагрузки.
• Станкостроение: В системах управления вспомогательными приводами станков (например, насосами подачи СОЖ или вентиляторами охлаждения шпинделя) реле обеспечивает надежное включение и выключение без электромагнитных помех для основной системы ЧПУ.

3. Системы освещения

• Промышленное и коммерческое освещение: Реле H12WD4850 эффективно управляет большими группами мощных ламп (галогенных, люминесцентных, светодиодных) на складах, производственных цехах и в театральных осветительных установках. Отсутствие щелчков при включении является дополнительным преимуществом.

Гарантия качества от официального дилера

Приобретая твердотельное реле Crydom H12WD4850 в компании Промэлектроника, вы получаете не только оригинальный и сертифицированный продукт, но и полную поддержку от официального дилера Sensata Crydom. Мы обеспечиваем:

• Профессиональные консультации по подбору и применению оборудования.
• Гарантию производителя и сервисное обслуживание.
• Постоянное наличие продукции на складе и оперативную доставку.

Для получения дополнительной информации, оформления заказа или технической консультации, пожалуйста, свяжитесь с нашим отделом продаж по электронной почте: sales@prom-elec.com.

Технические спецификации (краткий список)

• Производитель: Sensata (Crydom)
• Серия: H12WD
• Номинальный ток нагрузки: 50 A
• Номинальное напряжение нагрузки: 48 VAC - 660 VAC
• Диапазон управляющего напряжения: 4 VDC - 32 VDC
• Конфигурация контактов: SPST (1 Form A) - нормально разомкнутый
• Тип выхода: SCR (тиристорный)
• Вид монтажа: На панель (Panel Mount)
• Тип корпуса: Hockey Puck
• Рассеиваемая мощность (Pd): 500 mW
• Вес: 75 г

Документация: h12wd4850 документация
