Полный технический разбор сервопривода Honeywell ML7420A3006

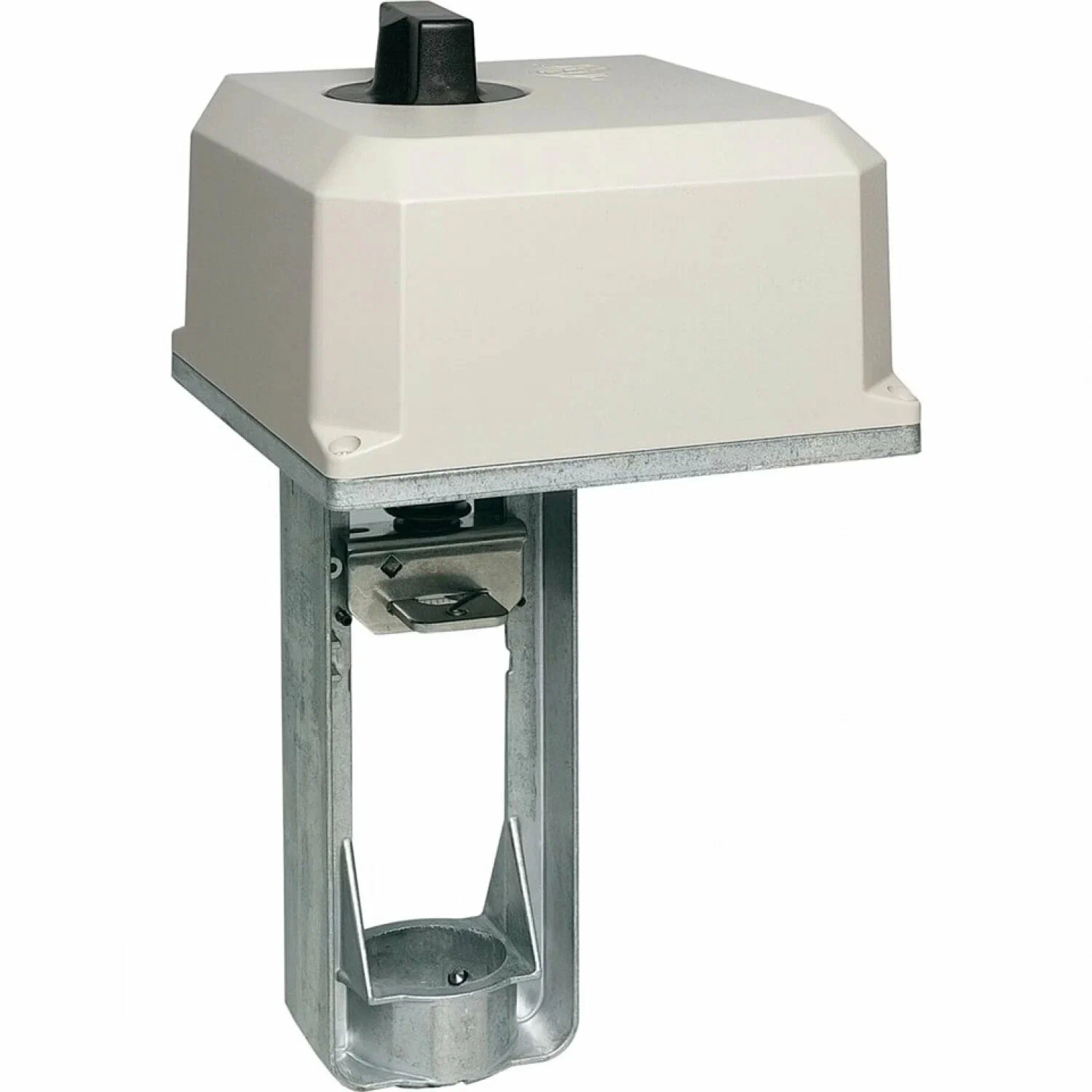

В мире промышленной автоматизации, где каждый градус и каждый паскаль давления имеют значение, существуют устройства, которые можно назвать «рабочими лошадками» индустрии. Они не всегда на виду, но именно от них зависит стабильность работы огромных приточных установок и тепловых пунктов. Сегодня мы положим на «операционный стол» инженера настоящую легенду — электрический линейный привод Honeywell ML7420A3006.

Почему именно он? Потому что в классе приводов с усилием 600Н и стандартным сигналом управления 0...10В это устройство стало эталоном надежности, простоты монтажа и точности позиционирования. В этой статье мы разберем его до винтика, обсудим нюансы настройки, о которых молчат инструкции, и разберемся, как продлить ему жизнь на десятилетия.

1. Философия устройства: Больше, чем просто мотор

ML7420A3006 — это не просто электромотор с редуктором. Это интеллектуальное устройство, разработанное для модулирующего управления. В отличие от простых 3-позиционных приводов, этот аппарат должен не просто «открывать» или «закрывать» клапан, а удерживать шток в строго определенном положении, реагируя на малейшие изменения управляющего напряжения.

Ключевые ТТХ (Тактико-технические характеристики)

Прежде чем углубляться, зафиксируем базу, с которой мы работаем:

• Напряжение питания: 24 В переменного тока (±15%, 50/60 Гц). Это стандарт безопасности для HVAC.
• Управляющий сигнал: Аналоговый 0...10 В (или 2...10 В).
• Усилие на штоке: 600 Н (Ньютонов). Этого достаточно, чтобы продавить дифференциальное давление в большинстве клапанов DN15–DN80.
• Ход штока: 20 мм. Золотой стандарт для седельных клапанов Honeywell.
• Время полного хода: 1.0 минута (60 секунд). Это оптимальный баланс между скоростью реакции и предотвращением гидравлических ударов.
• Степень защиты: IP54 (защита от пыли и брызг воды со всех направлений).

2. Инженерный разбор: Что под корпусом?

Если снять защитную крышку (что мы не рекомендуем делать без нужды, чтобы не нарушить IP54), вы обнаружите шедевр электромеханики.

Бесщеточный двигатель и редуктор

Сердцем привода является реверсивный синхронный двигатель. Почему это важно? Синхронные двигатели обеспечивают постоянную скорость перемещения штока независимо от нагрузки (пока она не превысит пиковые 600Н). Это критически важно для ПИД-регулирования. Контроллер знает: если он подал питание на 10 секунд, шток сдвинулся ровно на 3.3 мм.

Электронная плата управления

Встроенная электроника — это мозг ML7420A3006. Она выполняет несколько функций:

1. Интерпретация сигнала: Преобразует входящие вольты в миллиметры хода.
2. Защита от перегрузки: Если клапан заклинило, электроника отключит двигатель через определенное время, спасая обмотки от перегорания.
3. Обратная связь: Привод постоянно отслеживает свое положение.

3. Симбиотик: Совместная работа с клапанами Honeywell

Привод ML7420A3006 бесполезен без своей «второй половинки» — регулирующего клапана. Инженеры Honeywell создали экосистему, где привод монтируется непосредственно на клапан без сложных адаптеров (Direct Coupled Actuator).

Идеальная совместимость

Этот привод разработан специально для седельных клапанов следующих серий:

• V5011 / V5013: Классические резьбовые 2-х и 3-ходовые клапаны. Самая популярная связка в тепловых пунктах.
• V5328 / V5329: Фланцевые клапаны для более крупных систем.
• V5049 / V5050: Балансировочные и регулирующие клапаны больших диаметров (до определенного предела по давлению закрытия).

Важный нюанс подбора: Главное правило инженера — смотреть на Close-off Pressure (Давление закрытия). Усилие в 600Н позволяет этому приводу работать с клапанами DN80, но только при низком перепаде давления. На высоких перепадах (например, в системах пароснабжения или на вводе теплосети) для DN80 может потребоваться привод на 1800Н. Для стандартных систем отопления и вентиляции (DN15–DN50) связка ML7420A3006 является абсолютным универсалом.

4. Глубокая настройка: Джамперы и скрытые возможности

Многие монтажники просто подают питание и уходят. Но настоящий профессионал знает, что ML7420A3006 можно адаптировать под конкретную задачу с помощью перемычек (джамперов) на плате под крышкой.

Настройка направления хода (Direct / Reverse Action)

На плате есть переключатель (или разъем для джампера W3), отвечающий за логику работы:

• Direct Acting (Прямое действие): При росте сигнала (от 0В к 10В) шток выдвигается вниз.
• Reverse Acting (Обратное действие): При росте сигнала шток втягивается вверх.

Это критически важно! Например, для клапана «на нагрев» (нормально открытого) вам нужна одна логика, а для клапана «на охлаждение» — другая. Ошибка здесь приведет к тому, что система автоматики будет работать с точностью до наоборот: греть, когда надо охлаждать.

Выбор диапазона сигнала (0...10В vs 2...10В)

Почему иногда стоит выбрать режим 2...10В? Это функция безопасности. Если вы используете 0...10В и кабель обрывается, на входе будет 0В. Привод подумает: «Ага, контроллер велит мне закрыться» (или открыться, зависит от логики). В режиме 2...10В, если напряжение падает ниже 2В (например, до 0 при обрыве), умная электроника понимает, что произошла авария линии связи, и может перевести шток в безопасное положение (обычно это 50% или полное закрытие, зависит от модели контроллера).

5. Монтаж: Инструкция для перфекциониста

Монтаж ML7420A3006 — это тест на профпригодность. Здесь не нужны газовые ключи.

1. Подготовка: Убедитесь, что шток клапана чист. Никакой краски или строительной пыли.
2. Установка: Привод надевается на шейку клапана.
3. Фиксация: Используйте U-образный болт (хомут) или накидную гайку (в зависимости от модификации клапана). Внимание: Затягивать нужно плотно, но не «до хруста».
4. Соединение штоков: Это самый ответственный момент. Шток привода и шток клапана соединяются специальным замком-муфтой.
   • Лайфхак: Используйте ручное управление (Manual Knob) сверху привода. Вдавите и поверните ручку, чтобы опустить шток привода в удобное положение для стыковки.
5. Электрика: Используйте экранированный кабель для сигнала управления, чтобы избежать наводок от силовых кабелей насосов. Подключайте строго по схеме:
   • T1: 24V (Общий)
   • T2: 24V (Фаза)
   • Y: Управляющий сигнал (0-10В)
   • (Опционально) B и O: Выходы обратной связи на некоторых расширенных версиях.

6. Эксплуатация и обслуживание

ML7420A3006 относится к классу устройств «поставил и забыл» (Maintenance Free). В нем нет масла, которое нужно менять, или щеток, которые стираются.

Однако, есть враги, которые убивают этот привод:

1. Конденсат и протечки: Если сальник клапана течет, горячая вода под давлением бьет прямо в дно привода. Хотя там есть защита, постоянная паровая баня убьет электронику.
2. Перегрев: Температура окружающей среды не должна превышать +50°C. Если привод стоит вплотную к горячему трубопроводу без изоляции клапана, его ресурс снижается.
3. Высокочастотные скачки напряжения: Несмотря на встроенные фильтры, плохая «земля» и скачки в сети 24В могут вывести плату из строя.

Как проверить работоспособность? Если есть сомнения в работе, отключите провод управления (клемма Y). Соедините перемычкой клемму T2 (24В) и Y. Привод должен начать движение в сторону полного открытия/закрытия. Если он жужжит, но не едет — вероятно, срезало шестерни редуктора (бывает при гидроударах). Если молчит — проблема в питании или плате.

7. Коммерческий аспект: Где покупать, чтобы не платить дважды?

Рынок промышленной автоматики наводнен «серым» импортом, восстановленными (refurbished) устройствами под видом новых и китайскими репликами сомнительного качества. Экономия в 10% на приводе может обернуться остановкой котельной в -30°C.

Для гарантированного получения оригинальной продукции Honeywell (и их подразделения Honeywell Home / Resideo), с официальной гарантией и технической поддержкой, следует обращаться к проверенным дистрибьюторам.

Компания Промэлектроника зарекомендовала себя как надежный поставщик компонентов автоматизации. Преимущества работы с ними:

• Складская программа: ML7420A3006 — ходовая позиция, которая часто есть в наличии.
• Техническая экспертиза: Специалисты могут подсказать, подойдет ли этот привод именно под ваш клапан (например, если у вас старый V5011A 90-х годов выпуска).

Контакты для заказа и консультаций:

• Email: sales@prom-elec.com

Заключение

Сервопривод Honeywell ML7420A3006 — это автомат Калашникова в мире HVAC. Простой, эффективный и невероятно надежный при правильном обращении. Понимание его внутренней логики и нюансов монтажа позволяет инженерам создавать системы климат-контроля, которые работают годами без единого сбоя. Выбирайте правильное оборудование, доверяйте надежным поставщикам, таким как «Промэлектроника», и ваши системы ответят вам безупречной работой.
